500 кВт генератор жинағы

Kecheng орнатқан 500 кВт генераторы Қытайда жасалған. Құрылғының өзегі Chongqing Cummins қозғалтқышы мен Лилльді қабылдайды Семир щеткасыз генератор, өздігінен іске қосылатын басқару жүйесімен біріктірілген, жоғары сенімділік пен жылдам қол жеткізу. жауап. Негізгі қуат көзі өшірілгеннен кейін 15 секунд ішінде қуат көзі автоматты түрде іске қосылады және күту режиміндегі қуат 500 кВт-қа дейін. Бұл өнім біріктірілген контейнерлік дизайнды, ықшам құрылымды, оңай өңдеуді қабылдайды. жылжытыңыз және орнатыңыз және тиісті ұлттық және халықаралық стандарттарға сәйкес келеді. Ол кезінде отын шығыны аз жұмысы мен тұрақты өнімділігі, бұл өте жоғары талаптары бар орындарға әсіресе қолайлы етеді ауруханалар, деректер орталықтары, индустриялық парктер және ірі іс-шараларды қолдау сияқты электрмен жабдықтаудың үздіксіздігі.

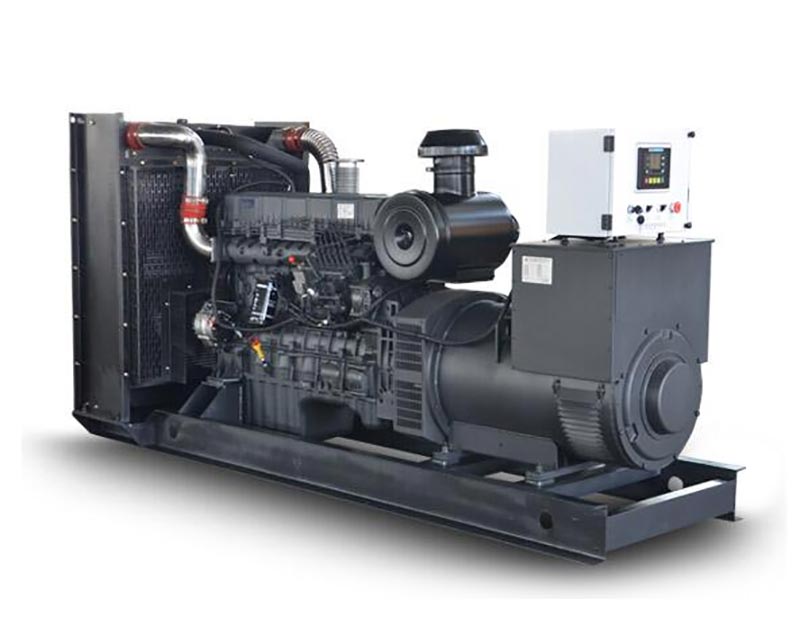

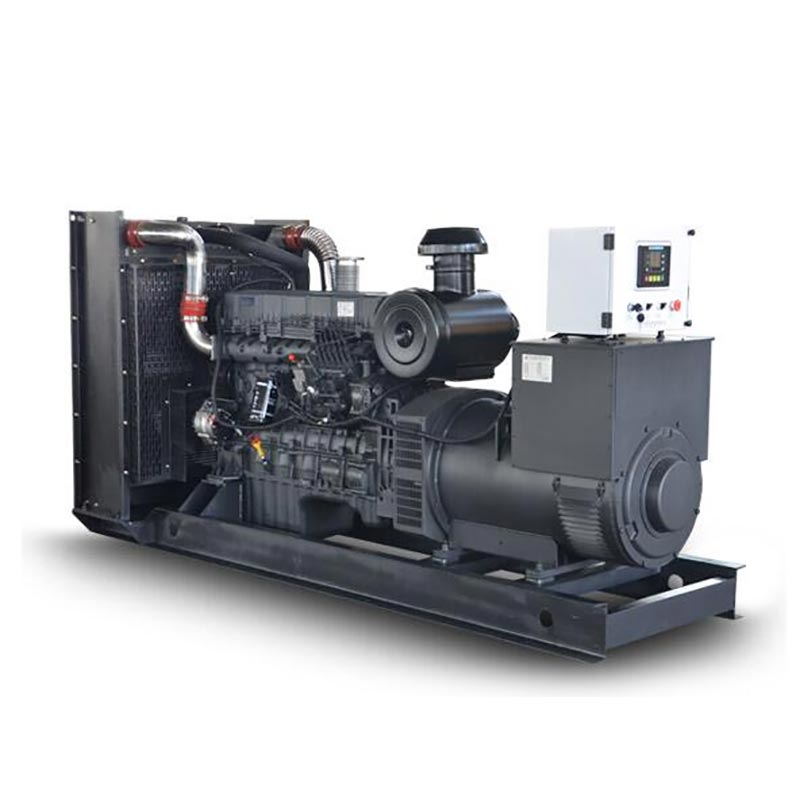

Кеченг 500 кВт генератор жинағының сыртқы түрі

Негізгі артықшылығы

Камминс қозғалтқышының өнімділігін талдау

Қондырғының қуат өзегі ретінде Chongqing Cummins KTA19-G8 қозғалтқышы 6 цилиндрлі желілік орналасуды, цилиндр диаметрін қабылдайды. × инсульт 159 мм × 159 мм, орын ауыстыру 18,9 л және турбозарядтау арқылы салқындату арқылы 575 кВт резервтік қуат шығысына жетеді технология. Оның PT тікелей жанармай бүрку жүйесі электронды реттегішпен бірге отынды азайтады тұтыну 206 г/кВт·сағ (75% жүктеме) дейін төмен, бұл ұқсас үлгілерден 8% төмен. дизайны жоғары берік легирленген шойын цилиндрлер блогы және интегралды соғылған болат иінді білігі күрделі жөндеуді қамтамасыз етеді. аралық 20 000 сағаттан асады және -20 ℃ мен 40 ℃ аралығындағы кең температура диапазонына жарамды.

Лерой Сомер генераторларының техникалық ерекшеліктері

Lillesemma щеткасыз генератор (қорғау класы IP23, оқшаулау класы H) AVR автоматты кернеу реттеуін қабылдайды жүйе, тұрақты күйдегі кернеуді реттеу жылдамдығы ≤±1%, өтпелі кернеуді қалпына келтіру уақыты < 3 секунд, қауіпсіз қамтамасыз ету үшін медициналық жабдықтар мен дәлме-дәл аспаптар сияқты сезімтал жүктерді пайдалану. Генератор а PMG тұрақты магнитті қоздыру жүйесі, ол электр желісінің ауытқуы кезінде де тұрақты өнімділікті сақтайды. The телефон гармоникалық коэффициенті THF 2%-дан аз, электр қуатының сапасына қойылатын қатаң талаптарға жауап береді. байланыс базалық станциялары және т.б.

Интеллектуалды өздігінен іске қосу жүйесі

500 кВт дизельдік генератор жинағы LCD қытай сұйық кристалды сандық басқару жүйесімен жабдықталған, ATS қолдайды қос қуат көзінің ауысуы және желідегі төмен кернеуді анықтау мүмкіндіктері (жауап беру уақыты < 0,5 секунд), үш реттік іске қосуды қайталау логикасы және ақауларды өздігінен диагностикалау. 24 В тұрақты ток іске қосу жүйесі, су қаптамасымен бірге қыздырғыш, -15℃ ортада 99% іске қосу сәттілігіне қол жеткізеді. Қашықтан бақылау модулі 16 файлды жүктей алады. нақты уақыт режимінде кернеу, жиілік және май қысымы сияқты жұмыс параметрлері және арасындағы деректерге қол жеткізуді қолдайды мобильді қолданба және компьютер.

Техникалық параметр

Генератордың ерекшеліктері

Құрылымдық дизайнның маңызды сәттері

• Модульдік орналасу: қозғалтқыш, генератор және басқару жүйесі амортизаторлар арқылы икемді түрде қосылған. діріл беруді азайтыңыз (амплитудасы ≤0,3мм) және жабдықтың қызмет ету мерзімін ұзартады.

- Төмен шуды оңтайландыру: екі қабатты дыбыс оқшаулағыш қаптаманы қолдану арқылы (дыбысты жұтатын мақтаның ішкі қабаты + болат пластинаның сыртқы қабаты) кедергісі бар композиттік дыбыс өшіргішпен біріктірілгенде шуды 75 дБ (а) дейін азайтуға болады. опция ретінде дыбыс өткізбейтін қорап модулі қажет).

-Қызмет көрсету ыңғайлылығы: қозғалтқыштың май сүзгісі, жанармай сүзгісі және басқа да осал бөліктері орталықтандырылған. Күнделікті техникалық қызмет көрсету перифериялық компоненттерді бөлшектеуді қажет етпейді, бұл техникалық қызмет көрсету уақытының 50% үнемдейді.

Қоршаған ортаға бейімделу

Құрылғы GB/T 2423.16 қалып сынауынан (сынып ≤2) және сейсмикалық беріктік сынағынан (көлденең үдеу 0,2 г) өтті, және ≤1000м биіктікте және ≤90% салыстырмалы ылғалдылығы бар ортада ұзақ уақыт жұмыс істей алады (жоқ конденсация). Жанармай жүйесі 0# дизельмен (жазғы) және -10# дизельмен (қысқы) үйлесімді және жоғары күкіртті отын бар аймақтарда сенімділікті қамтамасыз ету үшін мұнай-су сепараторы (сүзу дәлдігі 10 мкм). мазмұны.

Қолдану әдісі

Іске қосу алдында процесті тексеру

• Жанармай жүйесі: Жанармай багындағы жанармай деңгейі ≥30% екенін тексеріп, отын клапанын ашып, ішіндегі барлық ауаны шығарыңыз. құбыр (қарсылық жоғарылағанша отын сорғысын қолмен басыңыз). - Электр жүйесі: батарея кернеуі ≥24V, басқару тақтасы «күту режимі» күйін көрсетеді және апаттық тоқтату түймесі қалпына келтіріледі. - Механикалық тексеру: The май деңгейі өлшегіштегі H/L белгісінің арасында болуы керек, салқындатқыштың деңгейі кеңейтудің үштен екісіне жетуі керек. резервуар, ал желдеткіш белбеуінің керілуі пресстің ауытқуы 10-15 мм болатындай болуы керек.

Іске қосу операциясының қадамдары

• Автоматты режим: басқару тақтасының тұтқасын «Автоматты» күйіне бұрыңыз, сонда жүйе электр қуатын бақылауға кіреді. күй. Ол электр қуаты үзілген кезде автоматты түрде іске қосылады (сәтті болғаннан кейін ATS ауысу уақыты іске қосу 10 секундтан аз).

- Қолмен режим: «Бастау» түймесін 3 секунд басып тұрыңыз. Бір рет жылдамдық 1500 айн / мин және кернеуге дейін көтеріледі тұрақтандырады, шығыс сөндіргішті жабыңыз (50±0,5 Гц көрсететін жиілік өлшегішке назар аударыңыз).

- Жүктеу талаптары: Іске қосқаннан кейін 3 минут бос жүріңіз (май қысымы ≥0,3МПа), жүктемені біртіндеп арттырыңыз. 50%, ал 10 минут бойы жұмыс істегеннен кейін оны толық жүктемеге дейін арттыруға болады.

Өшіру операциясының сипаттамасы

• Қалыпты өшіру: Алдымен жүкті алып тастаңыз, қозғалтқышты 5 минут бойы бос қалдырыңыз (турбокомпрессордың жұмыс істемеуі үшін қызып кету), «Тоқтату» түймесін басыңыз, содан кейін жылдамдық 0-ге дейін төмендегеннен кейін отын клапанын жабыңыз.

- Апаттық тоқтату: май қысымы 0,2МПа төмен болғанда, су температурасы 105℃-ден жоғары немесе қалыпты емес шулар пайда болса, дереу қызыл авариялық тоқтату түймесін басыңыз. Оқиғадан кейін ақауды алдын ала тексеру керек қайта іске қосу.

- Ұзақ мерзімді өшіру: аптасына бір рет іске қосыңыз (30 минут бойы жұмыс істейді), батареяның электролитін ай сайын ауыстырыңыз (егер қоршаған ортаның ылғалдылығы 75%-дан жоғары болса және жанармай багына консерванттар қосыңыз.

Сақтық шаралары

Экологиялық талаптар

• Орнату орны: құрылғы мен қабырға арасындағы қашықтық кемінде 1,5 м, ауаның ауданы болуы керек. суық ауаның айналымын қамтамасыз ету үшін кіріс 2,5㎡ кем болмауы керек (әр кВт үшін 3м³/мин ауа көлемі қажет. билік).

- Шығарындыларға қойылатын талаптар: Шығару құбыры жаңбыр қақпағымен жабдықталуы керек. Көлденең қиманың еңісі 3°-тан кем болмауы керек. Шығуды ауа кіретін жерден (5 метрден астам қашықтық) алыс ұстау керек пайдаланылған газдың кері ағынын болдырмайды.

- Өрттен қорғау ережелері: Информатика бөлмесі 2 8 кг құрғақ ұнтақты өрт сөндіргіштермен жабдықталған. Қашықтық май багы мен қондырғының арасында 1 м артық болуы керек. Мұнайдың ағып кетуіне жол бермеу үшін жерді өңдеу керек (ол эпоксидті шайырлы жабынды пайдалану ұсынылады).

Техникалық қызмет көрсету циклі

Қауіпсіздік ескертуі

Жұмыс кезінде қоршауды ашуға қатаң тыйым салынады. Генератордың соңғы қақпағының бетінің температурасы 120℃ жетеді, бұл күйік тудыруға бейім. Техникалық қызмет көрсету алдында негізгі автоматты ажыратқышты ажыратып, «Орындау керек Жақын емес» деген жазу ілулі тұр. Конденсатордың разряд уақыты 5 минуттан кем болмауы керек. Найзағайлы маусымда, жерге қосу кедергісін ≤4Ω етіп сынау керек, ал найзағай сөндіргіштің жұмыс кернеуін 420 В (желінің кернеуі).

Қолдану жағдайы

Kecheng 500 кВт генератор жинағы Циндао портының автоматтандырылған терминалы сияқты негізгі жобаларға қызмет етеді. 2023 жылы пайдалануға берілді) және Цилу ауруханасының апаттық электрмен жабдықтау жүйесі (2024 жылы орнатылады). кезінде 2024 жылы Вэйфандағы жазғы электр қуатын шектеу кезеңі, белгілі бір химиялық кәсіпорын бұл қондырғыны қамтамасыз ету үшін қабылдады негізгі өндірістік желілердің үздіксіз жұмысы. Ол орташа орташа уақытпен барлығы 1260 сағат қуат берді 480 сағаттық ақаулар арасында. Жанармай шығыны сол қуат маркасымен салыстырғанда 1,2 тоннаға азайды.
