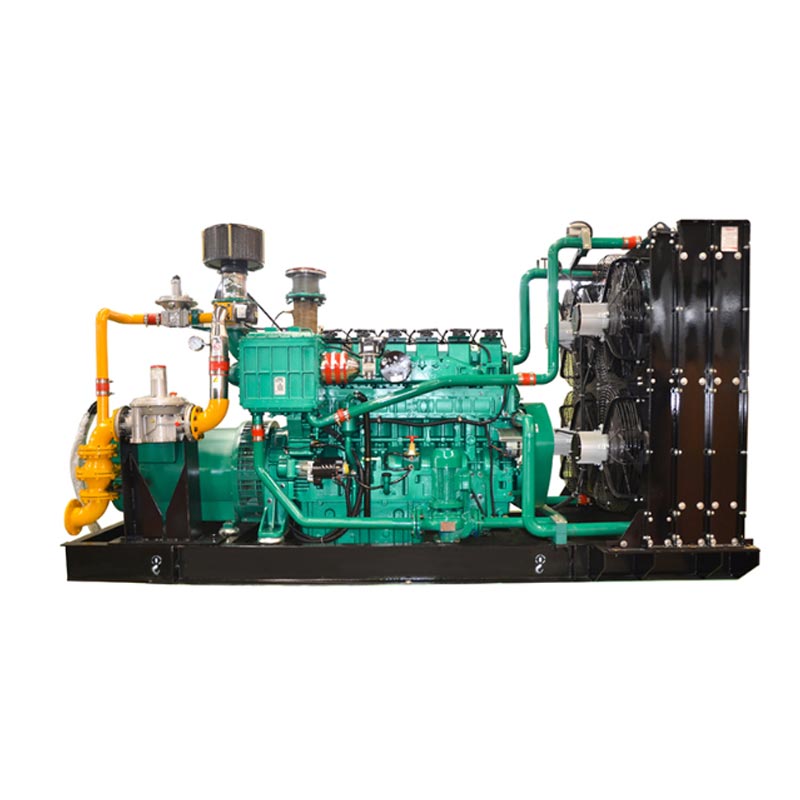

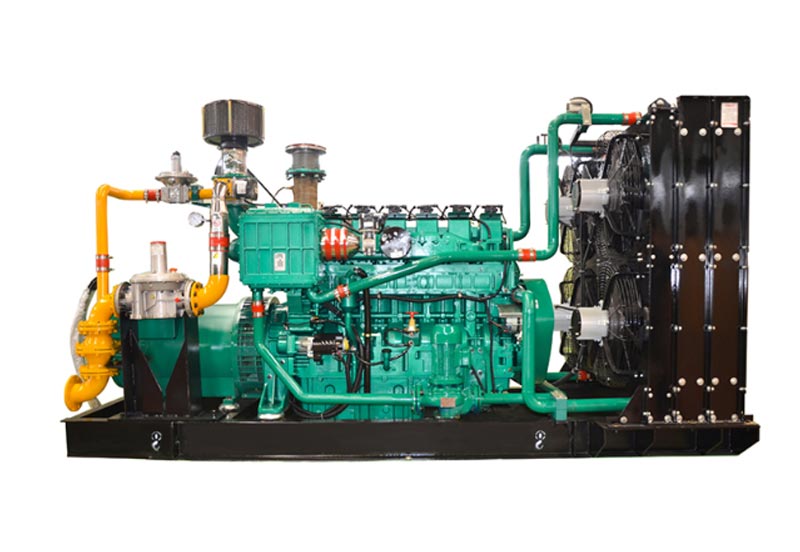

Шошқа фермасына арналған биогаз генераторы жинағы

Қытайдың Кечэнг шошқа фермасына арналған биогаз генераторы жинағы шошқа фермаларынан көң мен ағынды суларды өңдей алады және энергияға қол жеткізе алады. өзін-өзі қамтамасыз ету. Бұл жабдық мал фермаларынан биогазды түрлендіру үшін арнайы жасалған. Ол бейімделе алады биогаз концентрациясының және қоспа құрамының ауытқуы және электр энергиясын өндіру үшін тұрақты жұмыс істейді. Бірлік қабылдайды биогазды алдын ала өңдеуді, жоғары тиімді іштен жанатын қозғалтқышты, генераторды және қалдықтарды қамтитын кешенді дизайн жылуды қалпына келтіру құрылғысы. Ол тек электр энергиясын өндіріп қана қоймайды, сонымен қатар өндіріс немесе күнделікті өмір үшін жылу энергиясын қалпына келтіреді, осылайша энергияны кешенді пайдалану жылдамдығын арттырады. Өнімнің қуаты 50-ден 200 киловаттқа дейін және асыл тұқымды мал шаруашылығының нақты инвентарлық масштабына және биогаз өндірісіне сәйкес реттелуі мүмкін. Өзегі құрамдас бөліктерге екі жылдық немесе 8 000 сағаттық кепілдік қызметі беріледі. Бұл жүйе шағын және орта бизнеске де көмектесе алады ірі шошқа фермалары көң мен ағынды суларды тиімді пайдалануға, пайдалану шығындарын азайтуға және экологиялық таза және энергияны үнемдейтін дөңгелек өндіріс моделін құру.

Қолдану сценарийлері (Шошқа фермаларына арналған эксклюзивті сценарийлер)

1. Шошқа фермасы өзінің электр қуатын пайдаланады

• Қолданылатын сценарийлер: шошқаны жарықтандыру, жем өңдеу жабдықтары (ұсатқыштар, араластырғыштар), қоршаған ортаны бақылау жабдықтар (желдеткіштер, су перделері, термостаттар), көңді тазарту жабдықтары (араластырғыш сорғылар, қатты сұйықтықты бөлгіштер)

• Негізгі мән: ол электр желісінен қуат көзін ауыстырады және электр энергиясы шығындарын азайтады (негізінен есептелген). қорында 500 шошқа бар шошқа фермасы, ол тәулігіне орташа есеппен 120 кВт · сағ электр энергиясын өндіріп, шамамен үнемдейді. Жыл сайын 30 000 юань электр ақысы). Электр қуаты өшіп қалғанда, ол апаттық қуат көзі ретінде қызмет етеді шошқалардың өлуіне жол бермей, шошқа қорасындағы желдету мен температураны бақылаудың үзілмеуін қамтамасыз ету стресске байланысты.

2. Биогаз қалдықтарының жылуын қалпына келтіру және кәдеге жарату

• Қолданылатын сценарийлер: шошқа қораларында қысқы жылыту (шошқа инкубаторлары, бордақылау шошқа қоралары), биогазда оқшаулау ашыту цистерналары (ашыту температурасын 35-40℃ ұстап тұру және биогаз өндіруді арттыру), жылыту/ыстық қызметкерлер тұратын аумақтардағы су

• Негізгі мән: Генератор жинағының қалдық жылуды қалпына келтіру жылдамдығы ≥80% құрайды. 50 кВт моделі орташа есеппен қалпына келтіре алады Тәулігіне 150 МДж жылу, 1000 шаршы метрлік шошқа қорасының жылу қажеттіліктерін қанағаттандыру, көмір/газ құнын төмендету жылыту және «энергияны өндіру + жылыту» екі жақты тиімділікке қол жеткізу.

3. Торға қосылған электр қуатын өндіру (артық электр энергиясынан түсетін кірістің артуы)

• Қолданылатын сценарийлер: ірі масштабты шошқа фермалары (2000 шошқа қоры бар), жеткілікті биогаз өндіру (күн сайын биогаз өндіру ≥500 текше метр), ал өзін-өзі пайдаланғаннан кейін артық электр энергиясы ұлттық электр қуатына қосылады. тор

• Негізгі құндылық: Ұлттық жаңа энергетикалық желіге қосылу субсидиясын (0,3-0,5 юань/кВт · сағ) пайдаланыңыз. қосымша табыс әкелетін 200 кВт моделі үшін шамамен 1,2 млн кВт · сағ желіге қосылған электр энергиясы 360 000-600 000 юань. Сонымен бірге ол қоршаған ортаны қорғау саясатының талаптарына сәйкес келеді және көмектеседі шошқа шаруашылығына «Жасыл өсіру демонстрациялық фермасы» атағы берілсін.

4. Көң және ағынды суларды тазартуға арналған қосалқы құрылыстар

• Қолданылатын сценарийлер: Шошқа фермасына арналған биогаз генераторы жинағын шошқа фермаларындағы биогазды еріткіштермен және қатты сұйықтықты сепараторлармен байланыстыруға болады. Күш Генератор жинағымен өндірілген көңді өңдеу жүйесіне тікелей жеткізіліп, энергия айналымын құрайды «көң → биогаз → электр энергиясы → көңді өңдеу»

• Негізгі құндылық: көң және ағынды суларды тазарту жабдықтары үшін электр энергиясының жоғары шығындары мәселесін шешу, сонымен бірге қоршаған ортаны тікелей биогаз шығарындыларымен ластау және қоршаған ортаны қорғау талаптарын қанағаттандыру «Ірі мал және құс шаруашылығының ластануының алдын алу және бақылау туралы ереже».

Өнімнің артықшылығы (Шошқа фермаларының ауыру нүктелерін шешуге арналған)

Техникалық параметрлер (Шошқа фермаларында жиі қолданылатын үлгілер)

Техникалық ерекшеліктері (шошқа фермаларына арналған дизайн)

1. Биогазды алдын ала өңдеудің мамандандырылған жүйесі

• Кеченгтің «Үш сатылы алдын ала өңдеу блогы» : бірінші кезеңдегі құрғақ күкіртсіздендіру (алдын алу үшін күкіртсутегін жою іштен жанатын қозғалтқыштардың коррозиясы), екінші сатыдағы циклонды сусыздандыру (су буын биогаздан бөлу цилиндрлерде судың жиналуын болдырмайды) және үшінші сатыдағы қысымды тұрақтандыру клапаны (биогаз қысымын тұрақтандыру сипаттамаларына сәйкес келетін биогаз өндірудегі ауытқуларға байланысты қондырғының тұрақсыз жылдамдығын болдырмау шошқа фермаларындағы биогаздың «жоғары күкірт, жоғары ылғалдылық және үлкен өндіріс ауытқуы».

2. Коррозияға төзімді қуат жүйесі

• Іштен жану қозғалтқышы биогазды арнайы поршеньді сақиналармен (тозуға төзімді шойыннан жасалған) жабдықталған. хромдау қабаты) және күкіртті сутегінің коррозиясына төтеп бере алатын клапандар (тот баспайтын болаттан жасалған) биогазда және қызмет ету мерзімі 15 000 сағатқа дейін ұзартылады (қарапайым дизельдік қозғалтқышқа қарағанда 50% ұзағырақ). құрамдас бөліктер). Шам биогаздың толық жанбауын болдырмау үшін көміртекті шөгіндіге қарсы дизайнды қабылдайды. көміртегі шөгінділерін тудырады және тұтанудың бұзылуына әкеледі.

3. Шошқа фермалары үшін эксклюзивті интеллектуалды басқару жүйесі

• Шошқа фермаларына арналған KCPLC-02 арнайы контроллерімен жабдықталған, ол мыналарды қолдайды: ① Биогазды автоматты түрде бейімдеу концентрация (метан концентрациясы 45%-дан төмен болғанда жүктемені автоматты түрде азайту және автоматты түрде). жалынның алдын алу үшін 75% жоғары болғанда жүктемені арттыру); ② Ол температураны реттеумен байланысты биогаз еріткіш (генератор қондырғысының қалдық жылуы биогаз еріткіштің оқшаулануы үшін басымдыққа ие және Температура 35℃ төмен түскенде қалдық жылу клапаны автоматты түрде ашылады). ③ Ұялы телефон арқылы қашықтан бақылау APP (шошқа фермасы арқылы қашықтан басқаруға жарамды қуат өндіруді, биогазды тұтынуды және ақау дабылдарын қарау менеджерлер).

4. Қалдық жылуды сатылы кәдеге жарату жобасы

• «Қос циклды қалдық жылуды қалпына келтіруді» қабылдаңыз : Бірінші цикл цилиндр төсенішіндегі судың қалдық жылуын қалпына келтіреді іштен жану қозғалтқышының (температурасы 80-90℃) және оны шошқа қорасында жылытуға береді; The екінші контур пайдаланылған газдан (400-500℃ температурасымен) қалдық жылуды қалпына келтіреді және ферменттеу температурасын ұстап тұру үшін жылу алмастырғыш арқылы биогазды еріткіштегі айналымдағы су, «энергияны өндіру → жылыту → биогаз өндіруді ұлғайту» энергетикалық цикліне қол жеткізу, 15% көп энергия жасау кәдімгі бірліктерге қарағанда мән.

5. Жарылыстан қорғалған қауіпсіздік конструкциясы

Құрылғының электр жүйесі жарылысқа төзімді Ex dⅡB T4 дәрежесін қабылдайды (жанғыш және биогаздың жарылғыш сипаттамалары). Биогаз құбыры 304 тот баспайтын болаттан жасалған (коррозияға төзімді және жарылысқа төзімді). Алдын ала тазарту жүйесі биогаздың ағуы дабылымен жабдықталған (сезімталдық ≤0,1% VOL), ол GB 3836.1 «Жарылғыш газ атмосферасына арналған электр аппараты» стандартына сәйкес келеді. Қауіпсіздікті қамтамасыз етіңіз шошқа фермаларының жұмысы.

Қолдану әдісі (шошқа фермаларына арналған қарапайым жұмыс процесі)

1. Іске қосу алдындағы тексеру (күнделікті міндетті)

2. Іске қосу операциясы (негізінен автоматты режимде)

1. Алдын ала өңдеу жүйесін іске қосыңыз: биогазды еріткіштің шығыс клапанын ашыңыз, алдын ала өңдеу жүйесін іске қосыңыз (күкіртсіздендіру желдеткіші, сусыздандыру сорғы) және оны 5 минут іске қосыңыз. Биогаз таза болғаннан кейін (метан концентрациясы ≥50%) және қысым тұрақтанды, биогазды қондырғыға апаратын клапанды ашыңыз.

2. Құрылғыны іске қосу: контроллердің сенсорлық экранында «Авто іске қосу» түймесін басыңыз. Құрылғы 30 секундқа алдын ала қыздырылғаннан кейін (ұзартылған төмен температуралы ортада 1 минутқа дейін), оны іске қосыңыз. Айналу жылдамдығын қадағалаңыз (біртіндеп дейін 1500р/мин), биогаз кіріс қысымы (0,8-1,2кПа) және электр энергиясын өндіру кернеуі (380В±5%). Параметрлер бір рет тұрақтандыру, автоматты түрде жүктеу (бірінші жүктеме 50% аспайды). 10 минут бойы жүгіріңіз, содан кейін толықтай арттырыңыз жүк.

3. Қалдық жылуды пайдалану Параметрлер: Қалдық жылуды қалпына келтіру клапанын қажетінше реттеңіз. Шошқа қорасы талап еткенде жылыту, «жылыту тізбегін» ашыңыз. Биогаз еріткішіне оқшаулау қажет болғанда, «биогазды оқшаулауды ашыңыз схемасы». Контроллер температураны автоматты түрде бақылайды және клапанның ашылуын реттейді.

3. Жұмыс мониторингі (күнделікті басқару)

• Негізгі параметрлерді екі сағат сайын жазып отырыңыз: қуат өндіру, биогазды тұтыну, метан концентрациясы және қалдық жылумен жабдықтау температурасы (шошқалар үшін жылыту ≤60℃, биогазды еріткіштер үшін оқшаулау ≤40℃). Биогаз болғанда концентрациясы 45%-дан төмен екені анықталса, биогазды еріткіштің ашыту жағдайын дереу тексеріңіз (мысалы, беру жылдамдығы, араластыру жиілігі ретінде).

• Контроллер дабылын өңдеу: «Төмен биогаз қысымы» сияқты дабылдар болса (биогаздың шығыс клапанын тексеріңіз. еріткіш), «Жоғары су температурасы» (салқындату жүйесіндегі шкаланы тазалау) немесе «күкіртсіздендіру құралының ақауы» орын алса, жүктемені азайту керек және алдымен машинаны өшіру керек. Ақаулық жойылғаннан кейін ғана машина болуы мүмкін қайта іске қосылды.

4. Өшіру операциясы (әр күннің соңында немесе ақаулық кезінде)

1. Жүктемені азайту және өшіру: Алдымен, бірте-бірте жүкті түсіріңіз (жүктемені 0-ге дейін азайтыңыз), желіні қосатын клапанды жабыңыз. биогазды қондырғыға жіберіңіз, алдын ала тазарту жүйесін 5 минут бойы жұмыс істеп тұрыңыз (құбырдағы биогаздың қалдығын тазалаңыз), содан кейін контроллердегі «Тоқтату» түймесін басыңыз, сонда құрылғы тоқтағанға дейін 3-5 минут бойы бос жұмыс істейді.

2. Жүйені өшіру: алдын ала өңдеу жүйесін өшіріңіз (күкіртті тазарту желдеткіші, сусыздандыру сорғы), шығыс клапанын жабыңыз. биогаз еріткішінен (машина ұзақ уақыт жұмыс істемей тұрғанда) биогаздың ағып кетуін немесе майын тексеріңіз. құрылғыдан ағып кетіңіз және құрылғының бетіндегі шаңды тазалаңыз.

3. Деректерді жазу: жалпы қуат өндіруді, жалпы биогазды тұтынуды және тәуліктің жұмыс ұзақтығын келесідей етіп жазыңыз. шығындарды есепке алу және субсидиялауды қолдану үшін негіз.

Қауіпсіздік және қорғау (Шошқа фермаларына арналған негізгі ережелер)

1. Орнату қауіпсіздігі (Негізгі талаптар)

• Сайтты таңдау стандарттары: Құрылғы биогазды еріткіштің желдің төмен бағытына орнатылуы керек (кем дегенде Биогаз қорыту қондырғысынан 10 метр қашықтықта), шошқа қорасының жем қоймасынан және ашық от көздерінен (мысалы, қазандықтар мен пештер ретінде). Орнату алаңында жақсы желдету болуы керек (сағаттық желдету көлемі ат құрылғының көлемінен кем дегенде 20 есе көп), ал жер ұшқын шығармайтын болуы керек (мысалы, цемент + антистатикалық жабын).

• Жарылыстан қорғалған дизайн: биогаз құбырлары жарылыстан қорғалған құбыр арматураларын (мысалы, мыс клапандарын болдырмау үшін) пайдалануы керек. соққыдан ұшқындар) және әрбір 10 метрге бір жарылысқа қарсы қысымды түсіру клапаны орнатылуы керек. құбыр. Электр жабдықтары (жарықтандыру және ажыратқыштар сияқты) жарылыстан қорғалған болуы керек. Оған қатаң тыйым салынады құрылғының жанында жұмыс істеу үшін жарылысқа төзімді емес құралдарды пайдаланыңыз.

• Өртке қарсы қорғаныс конфигурациясы: Орнату аймағы 2 4 кг құрғақ ұнтақты өрт сөндіргіштермен (≤5) жабдықталған. метр) және өртке қарсы құм шұңқыры (көлемі ≥0,5 м³). «Ашық жалын жоқ» және сияқты ескерту белгілері «Тұтанғыш және жарылғыш» орнатылып, өртке қарсы объектілердің тиімділігі жүйелі түрде тексеріліп отырады.

2. Жұмыс қауіпсіздігі (персонал нормалары)

• Сертификатталған персонал: Операторлар Kecheng Electric Power компаниясында арнайы оқудан өтуі керек (биогаз қауіпсіздігі, қондырғы қызметке кіріспес бұрын, бағалаудан өтіп, сертификат алу. Лицензиясы жоқ қызметкерлер қондырғыларды пайдалануға қатаң тыйым салынады.

• Жұмысқа қарсы көрсетілімдер: Құрылғы жұмыс істеп тұрған кезде биогаз құбырын немесе жарылыстан қорғалған компоненттерді бөлшектемеңіз. жұмыста. Орнату аймағында темекі шекпеңіз және ашық отты пайдаланбаңыз. Биогаздың ағып кетуін тексергенде, қолданыңыз құбырлардың қосылыстарына сабынды су (ашық отты анықтауға қатаң тыйым салынады). Көпіршіктер табылса, құрылғыны тоқтатыңыз өңдеу үшін дереу.

• Жеке қорғаныс: Жұмыс кезінде антистатикалық жұмыс киімін және сырғанауға қарсы аяқ киімді киіңіз. Шаңға қарсы маска мен қолғап киіңіз күкіртсіздендіргіштермен байланыста болған кезде (күкіртсіздендіргіштермен терінің тітіркенуін болдырмау үшін). Статикалық электр қуатын босату түймесін түртіңіз құрылғыны орнату аймағына кірер алдында (адам денесінен статикалық электр қуатын шығару үшін).

3. Қауіпсіздікті сақтау (тұрақты тексеру)

• Қуатты және газды өшіру: техникалық қызмет көрсету алдында құрылғының қуат көзін ажырату керек (негізгі желіні өшіріңіз. коммутатор), биогаз құбырының клапаны жабық болуы керек, ал құбырдағы қалдық биогаз азотпен немесе ауамен тазарту (метан концентрациясы ≤0,5% анықталғаннан кейін ғана жұмысты орындауға болады. VOL). «Техникалық қызмет көрсетілуде, іске қоспаңыз» деген ескерту белгісін ілу керек.

• Құрамдас бөліктерге техникалық қызмет көрсету: күкіртті тазартқышты ауыстырған кезде оны жақсы желдетілетін ортада орындау керек. Ескі күкірт тазартқышты тығыздау қажет (қоршаған ортаны ластамау үшін). Ішкі жануды күрделі жөндеу кезінде қозғалтқыштарда оңай ұшқын шығаратын құралдарды (мысалы, болат кілттерді) пайдалануға қатаң тыйым салынады. мыс кілттерін пайдалану ұсынылады).

• Тұрақты тексеру: биогаздың ағуы дабылының сезімталдығы және жарылыстан қорғалған нығыздау өнімділігі электр жабдықтары айына бір рет тексеріледі. Биогаз құбырының қабырғасының қалыңдығы бір рет тексеріледі ширек (коррозия мен перфорацияны болдырмау үшін). Қауіпсіздікті кешенді бағалауды Kecheng Electric компаниясы жүргізеді Жылына бір рет энергетик.

4. Төтенше жағдайға әрекет ету (кенет жағдайлар)

• Биогаздың ағуы: машинаны дереу тоқтатыңыз, биогаз багын және құрылғының биогаз клапанын жабыңыз, барлығын қосыңыз. орнату аймағындағы желдету жабдығын орнату, қызметкерлерді желге қарсы бағытта эвакуациялау және қатаң тыйым салу кез келген электр жабдығының қосқышы (мысалы, шамдар, ұялы телефондар). Метан концентрациясы төмендегеннен кейін 0,5%, ағып кету орнын тексеріп, оны жөндеңіз.

• Өрт оқиғасы: машинаны дереу тоқтатып, газ беруді өшіріңіз. қою үшін құрғақ ұнтақты өрт сөндіргішті пайдаланыңыз өртті сөндіріңіз (өртті сөндіру үшін суды қолданбаңыз, өйткені биогаз ауадан жеңіл және оны су жаба алмайды). Сағат сол уақытта 119 нөміріне қоңырау шалыңыз, шошқа фермасындағы қызметкерлер мен шошқаларды қауіпсіз аймаққа көшіріңіз. Сөндіргеннен кейін өрт, өрттің себебін (мысалы, электрлік қысқа тұйықталу немесе ашық жалын тұтануы) зерттеңіз.

• Құрылғының істен шығуы: биогаздың үзілуіне байланысты өшіру жағдайында резервтік қуат көзі (дизель сияқты) генератор) шошқа қорасындағы желдетуді және температураны бақылауды қамтамасыз ету үшін дереу іске қосылуы керек. Шошқа фермасына арналған биогаз генераторы жинағы механикалық ақауға байланысты тоқтап қалса, Kecheng Electric Power (400-xxx.xxxx) сатудан кейінгі қызметіне хабарласыңыз. Біз 2 сағат ішінде жауап береді және 24 сағат ішінде орнында жөндеу жұмыстарын жүргізеді.
