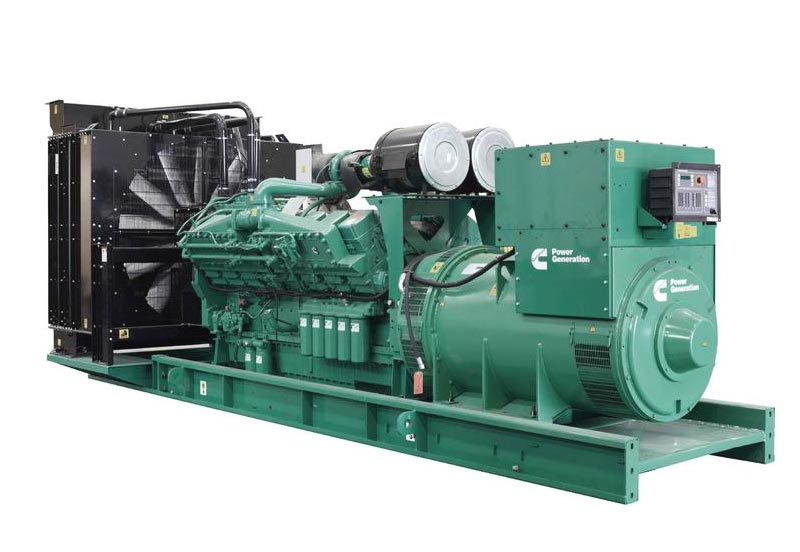

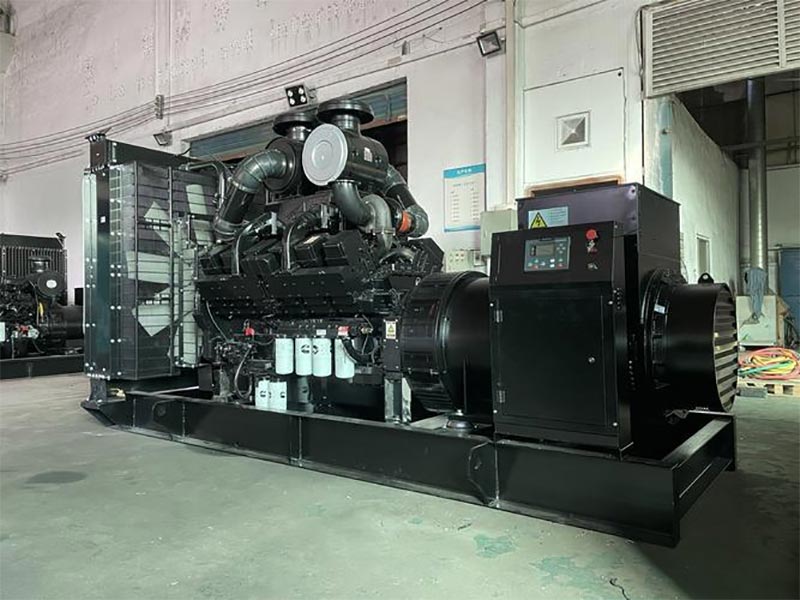

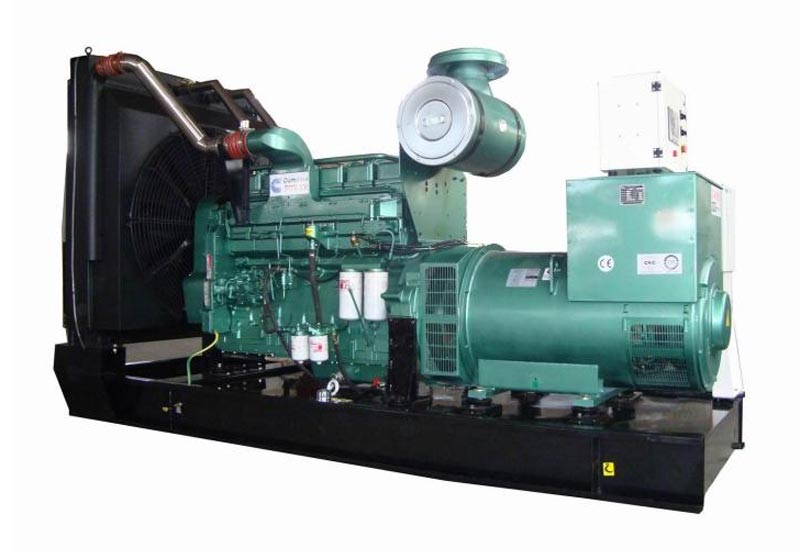

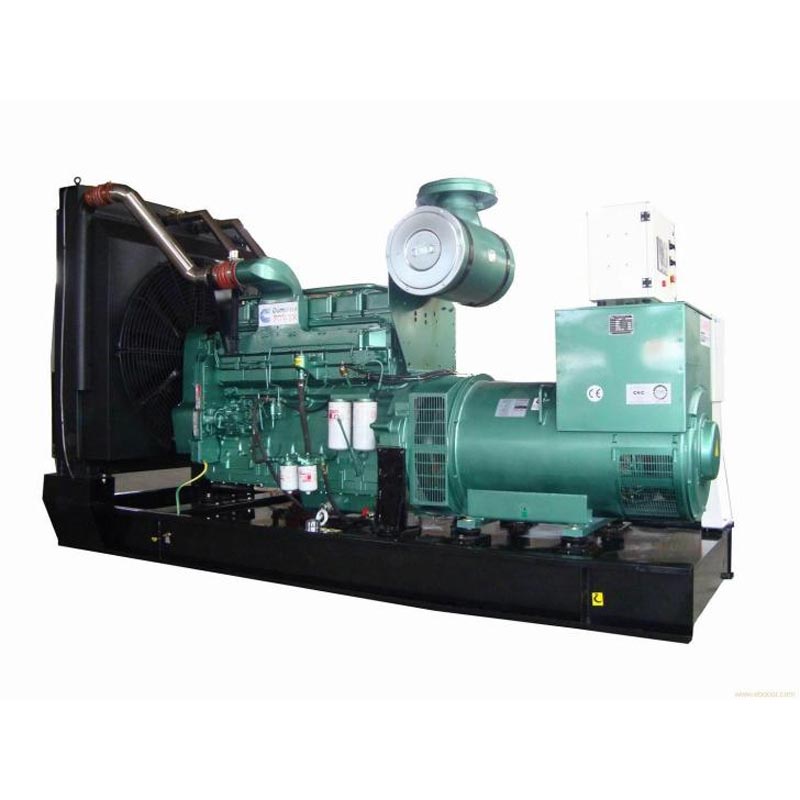

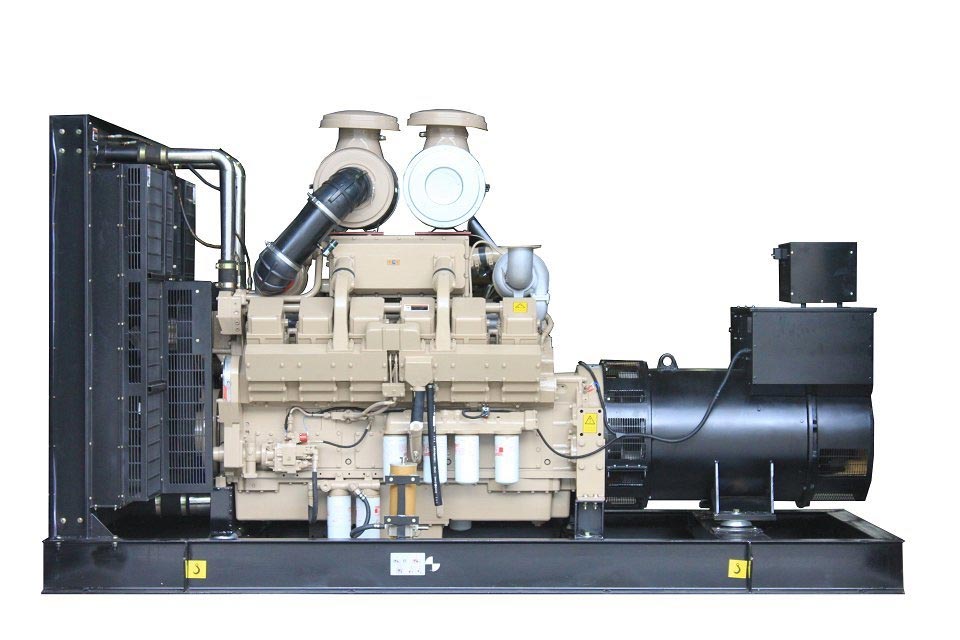

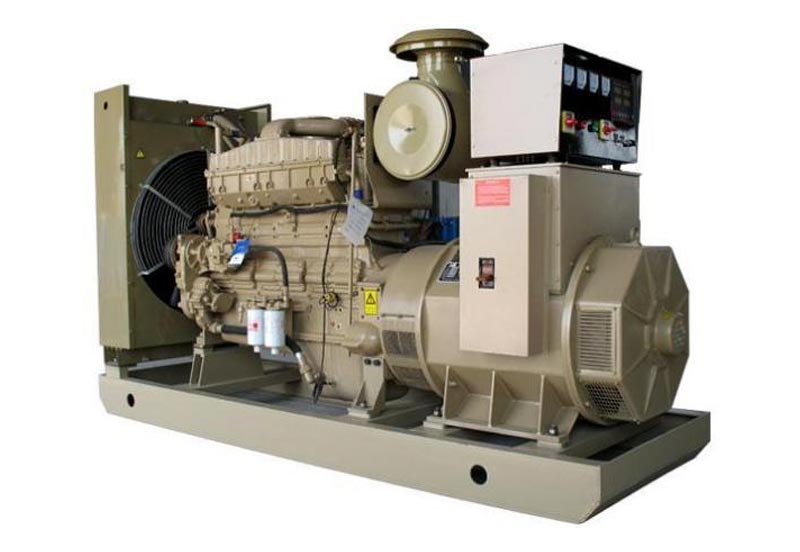

Cummins дизельдік генератор жинағы

Kecheng шығарған Қытайда жасалған Cummins дизель генераторлары сенімді өнімділікті көрсетеді. Бұл бірліктер сериясы түпнұсқа Cummins қозғалтқыштары мен белгілі брендтердің генераторларын толығымен қабылдайды. Олар 32 қатаң зауыттық сынақтан өтті жүктемені және оқшаулауды қоса алғанда, іске қосу сәттілігінің 99%-дан астамын қамтамасыз етеді. Жалпы өнімділік жоғарырақ салалық стандарттар. Өнім ISO 8528 және GB/T 2820 сияқты негізгі отандық және халықаралық стандарттарға сәйкес келеді, 7 кВт-тан 3750 кВт-қа дейінгі қуатпен қамту диапазоны бар, әртүрлі сценарийлер үшін тұрақты қуатты қамтамасыз ете алады, соның ішінде өнеркәсіптік өндіріс, апаттық резервтік қуат және арнайы операциялар. Он жылдық өндірістік тәжірибеге сүйене отырып, Kecheng Electric Power қондырғыларды біріктіреді және оңтайландырады, бұл қамтамасыз ету кезінде бейімделген локализацияланған шешімдерді ұсынады түпнұсқа сапасы.

Жинақ микро (7-50кВт), шағын (50-200кВт), орташа (200-1000кВт) және үлкен (1000-3750кВт) қуат ауқымын қамтиды:

Қолдану сценарийлері (Cummins Power үшін эксклюзивті бейімделу)

1. Төтенше жағдайдағы резервтік қуат сценарийі (толық қуат ауқымын қамту)

Өте көпқабатты үйлер үшін (1000-3750кВт) төтенше жағдайға ден қою : Мысалы, жобамен бірдей деңгейдегі жобада Шанхай Дүниежүзілік қаржы орталығы, төрт 2500 кВА жоғары вольтты қондырғы жұмыс істеу үшін желіге қосылған. Негізгі қуат қосқышы 30 секунд ішінде аяқталуы мүмкін, өрт сорғылары үшін үзіліссіз қуат беру, апаттық жарықтандыру, және деректер орталығы. Ол 10 сағат бойы үздіксіз жұмысты қолдайды (стандартты 1000 л отын багымен).

• Медициналық жүйенің резервтік көшірмесі (50-200 кВт): аурухананың операциялық бөлмелері мен конус үшін арнайы әзірленген, Kecheng реттейді кілтті тұрақты қуатпен қамтамасыз ету үшін ATS автоматты коммутация жүйесімен жабдықталған шуы төмен қондырғылар (≤65дБ) медициналық мекемелер үшін электромагниттік үйлесімділік стандарттарына сәйкес келетін желдеткіштер мен мониторлар сияқты жабдық.

• Коммерциялық кешеннің резервтік көшірмесі (200-500 кВт): Wanda Plaza сияқты орындар үшін арнайы жасалған, ол мыналармен үйлесімді лифтілер, суық тізбек жүйелері және қауіпсіздік жүйелері. Kecheng отын жүйесін оңтайландырады, отын шығыны сияқты 75% жүктеме кезінде 105 л/сағ төмен (500 кВт үлгісі), пайдалану шығындарын азайтады.

2. Үздіксіз қуат беру сценарийлері (200-3750 кВт)

• Тау-кен өндіруге арналған негізгі қуат көзі (500-1000 кВт): KTA38-G5 қозғалтқышымен жабдықталған, ол қатал орталарға төтеп бере алады. шаң және діріл сияқты. Корпустың жақтауы мен шаң өткізбейтін сүзгі өзегі Кеченгпен күшейтілген (қабылдау кедергісі ≤6,23кПа), 24 сағаттық үздіксіз жұмысты қолдайды және ұсақтағыштар мен ұсақтағыштар сияқты ауыр жабдықтарға жарамды. жол басқыштары.

• Аралдар мен шалғай аймақтарды қуатпен қамтамасыз ету (100-500 кВт): теңшелген биіктік үлгілері (биіктікті қолдайтын) 3000 метр) жел өткізбейтін және құм өткізбейтін конструкциясы бар, үлкен сыйымдылықтағы жанармай цистерналарымен жабдықталған және қашықтан басқару және техникалық қызмет көрсету модульдері, күрделі толықтыру мәселесін шешу. Ол теңіздегі CNOOC-қа қолданылды платформа жобасы.

• Индустриалды парктер үшін негізгі қуат көзі (1000-3750 кВт): Бірнеше қондырғылар жалпы қуаттылығымен қатар жұмыс істейді. 10 МВА дейін. Kecheng зауыттың DCS жүйесімен байланысты интеллектуалды басқару шешімін ұсынады жүктемені автоматты түрде бөлуге қол жеткізу және энергия қалдықтарын азайту.

3. Арнайы жұмыс сценарийлері (7-500кВт)

• Инженерлік апаттық жылжымалы қуат көзі (50-200 кВт): тіркемеге орнатылған дизайн, гидравликалық тірекпен және жолды күтіп ұстауға және апаттан кейінгі құтқаруға жарамды тежеу жүйесі. Cummins қозғалтқышы тамаша суық іске қосуға ие өнімділік (-20℃ шамасында іске қосу сәттілігі ≥95%) және оны 3 минут ішінде пайдалануға болады.

• Іс-шара өтетін орындарды уақытша электрмен жабдықтау (100-500 кВт): Шэньчжэнь Универсиадасының конфигурация жоспарындағыдай іс-шараның талаптарын қанағаттандыру үшін параллельді түрде бірнеше блоктарды қолдайтын дыбыссыз қондырғылар (≤70дБ) қабылданған. жабдықтар мен хабар тарату жүйелері, электрмен жабдықтау тұрақтылығы 99,99% жетеді.

• Ауылшаруашылық суаруларын электрмен жабдықтау (7-50 кВт): Шағын қондырғылар ауылдық суды үнемдеу станциялары үшін жарамды. Kecheng операциялық интерфейсті және техникалық қызмет көрсету процесін жеңілдетеді. Коррозияға төзімді материалдардан жасалған, ол мүмкін даладағы ылғалды ортаға бейімделу. Жанармай шығыны ұқсас өнімдерге қарағанда 8-10% төмен.

Өнімнің артықшылықтары (Kecheng теңшеу + Cummins Power)

Техникалық параметрлері (Толық қуат диапазоны 7-3750 кВт)

Техникалық мүмкіндіктер (Cummins Core + Kecheng Innovation)

1. Энергетикалық жүйенің техникалық артықшылықтары

• Cummins түпнұсқа қозғалтқышы: ол біріктірілген цилиндр блогының дизайнын қабылдайды (ұқсас бөлшектерге қарағанда 40% аз бөлшектермен), PT отын сорғысының тікелей бүрку жүйесімен және турбокомпрессорлық салқындату технологиясымен жабдықталған, және жану тиімділігі 20%-ға артады. KTA50-G3 моделінің максималды қуаты 1227 кВт жетуі мүмкін.

• Шығыны аз генератор: Стэнфорд/Лиллессен щеткасыз генераторларымен жабдықталған, оқшаулау класы H (температура) кедергісі 155℃), қозу реакциясының уақыты ≤0,3 секунд, кернеу тұрақтылығының дәлдігі ±1%, сезімтал үшін жарамды медициналық жабдықтар мен дәлме-дәл аспаптар сияқты жүктер;

• Жоғары тиімді отын жүйесі: Kecheng 0#/-10#/-35# қолдауымен отын құбыры мен сүзгі конфигурациясын оңтайландырады. жеңіл дизель. Жанармай сүзгісін ауыстыру циклі техникалық қызмет көрсету жиілігін азайта отырып, 3000 километрге дейін ұзартылды.

2. Интеллектуалды басқару және пайдалану және техникалық қызмет көрсету жүйесі

• Көп деңгейлі басқару жүйесі: Шағын қондырғылар стандартты DeepSea DSE7320 (автоматты старт-тоқтату және шамадан тыс жүктемеден қорғау), ал орташа және үлкен блоктар қашықтан басқаруға қол жеткізу үшін PowerCommand бұлттық платформасына жаңартылады бақылау (айналу жылдамдығы, май қысымы, су температурасы), ақауды ертерек ескерту (10-нан астам ақаулық түрлері) кодтар) және пайдалану және техникалық қызмет көрсету туралы еске салу функциялары;

• Параллель жұмыс технологиясының инновациясы: Kecheng дербес параллель жұмыс контроллерін әзірледі, ≤±2% жүктемені бөлу дәлдігімен бір уақытта параллель қосылатын 4-тен 8 бірлікке дейін қолдау. Ол Dongguan Minglitong қаржылық деректер орталығының 2400 кВт жобасына қолданылды.

• Ақауларды диагностикалау жүйесі: Ол қозғалтқыш цилиндріндегі қысым және генератордың оқшаулауы сияқты негізгі параметрлерді бақылайды нақты уақыт. Аномалиялар орын алған кезде ол жүктемені автоматты түрде азайтады немесе машинаны тоқтатады және бір уақытта итереді Басқару персоналының ұялы телефондарына техникалық қызмет көрсету жоспарлары, ақауларды жоюдың тиімділігін арттыру 60%.

3. Қоршаған ортаға бейімделу және құрылымдық оңтайландыру

• Экстремалды қоршаған ортаға бейімделу: Төмен температуралы модель су алатын электрлік алдын ала қыздыру құрылғысымен жабдықталған. және 6,6 кВт стартер (-40℃-де сәтті басталады), биік таулы модельде арнайы турбокомпрессор (қуат) бар 3000 метр биіктікте әлсіреу ≤5%), ал жоғары температуралы модельде жаңартылған радиатор (болуы мүмкін) 50 ℃ қоршаған ортаға төтеп береді).

• Шуды азайту және дірілді басатын дизайн: дене құрылымы CAE симуляциясы арқылы оңтайландырылған және ол екі қабатты дыбыс оқшаулағыш қаптамамен жабдықталған (дыбысты жұтатын мақтаның ішкі қабаты + демпфингтің сыртқы қабаты тақта) және дірілді басатын резеңке төсемдер. Дыбыссыз құрылғының шуы өнеркәсіптік стандарттан 10-15 дБ төмен.

• Жеңіл және ықшам дизайн: микро блоктар салмағын 15%-ға азайтатын алюминий қорытпасынан жасалған жақтауды қамтиды. Кішкентай қондырғыларды жылдам тасымалдау және орналастыру үшін тіркемелермен (тежеу жүйелерімен) біріктіруге болады.

Қуатты таңдау (дәл сәйкестендіру нұсқаулығы)

1. Негізгі таңдау негізі

2.Типтік сценарийлер үшін қуат ұсынысы

Пайдалану әдісі (қуат сегменті бойынша жұмыс сипаттамалары)

1. Іске қосу алдындағы тексеру (негізгі қадамдар)

2. Іске қосу операциясының процесі

(1)Микро/шағын блоктар (7-200кВт)

1. Батарея қосқышын жауып, контроллерді «Автоматты» режимге ауыстырыңыз;

2. Төмен температуралы ортада (≤5℃) алдын ала қыздыру түймесін (30 секунд), содан кейін бастау түймесін басыңыз, және қозғалтқыш жылдамдығын (1500айн/мин±50айн/мин) және май қысымын (≥0,3МПа) қадағалаңыз.

3. 3 минут бойы жүктемесіз жүгіріп, содан кейін бірте-бірте жүктеңіз. Алдымен жүктің 50% жүктеп, 5 минут бойы жүгіріңіз, содан кейін толық жүктемеге дейін ұлғайту.

(2) Орташа/үлкен блоктар (200-3750кВт)

1. Жоғары вольтты тарату шкафының есігінің жабылу күйін тексеріңіз, сенімді жерге қосуды растаңыз және іске қосыңыз. салқындату жүйесі;

2. PowerCommand контроллері арқылы құрылғыны іске қосыңыз және цилиндрдегі қысымды бақылаңыз (стандарттың ≥ 90% мәні), су температурасы (≤93℃) және қоздыру кернеуі.

3. Әр кезең арасында 10 минуттық интервалмен «25%→50%→75%→100%» кезеңдерімен жүктеңіз. Торға қосылған қондырғылар қажет жүктеменің таралуын бір уақытта реттеңіз.

3. Жұмысты бақылау және өшіру

• Нақты уақыттағы мониторингтің негізгі нүктелері

① Қозғалтқыш: Майдың қысымы (төмен бос жүріс жылдамдығы ≥0,138МПа, номиналды жылдамдығы 0,345-0,483МПа), су температурасы (82-93℃), пайдаланылған газ температура (≤529℃);

② Генератор: Кернеудің ауытқуы (±1%), жиіліктің ауытқуы (±0,5Гц), жүктеме тогы (номиналды мәннен аспайтын);

③ Жанармай жүйесі: Отын қысымы (ауытқусыз тұрақты), отын шығыны (стандартты мәннен ауытқу ≤10%).

• Ерекше жағдайды өңдеу:

① Май қысымының кенет төмендеуі: машинаны дереу тоқтатыңыз, май деңгейін және май сүзгісін тексеріңіз және майды ауыстырыңыз қажет болса.

② Кернеудің ауытқуы: жүктемені 50%-ға дейін азайтыңыз, қоздыру жүйесін тексеріңіз және сатылымнан кейінгі Кеченге хабарласыңыз калибрлеу қызметі.

③ Жоғары температура дабылы: резервтік салқындатқыш желдеткішті қосыңыз, салқындатқыштың деңгейін және радиаторды тексеріңіз. Егер жоқ болса әсер, машинаны тоқтатыңыз.

• Өшіру процесі:

① Жүкті бос күйге дейін бірте-бірте түсіріп, 5-тен 10 минутқа дейін бос жүріңіз (үлкен қондырғылар үшін 15 минут);

② Салқындату жүйесі мен батарея қосқышын өшіру үшін тоқтату түймесін басыңыз.

③ Егер машина ұзақ уақыт (≥7 күн) сөндірілетін болса, жанармай багындағы жиналған су таусылған, батарея қосқышы ажыратылған және шаң қақпағы жабылған.

Қауіпсіздік және қорғаныс ережелері

1. Орнату қауіпсіздігі талаптары

• Орынға қойылатын талаптар: Құрылғы мен қабырға арасындағы қашықтық 1,5 метрден кем болмауы керек желдету. Үлкен қондырғылар амортизациялық іргетастармен жабдықталуы керек, ал жоғары қысымды қондырғылар қауіпсіздік қоршауларымен қоршалған (биіктігі 1,8 метрден кем емес).

• Электр қауіпсіздігі: жерге тұйықталу кедергісі ≤4Ω (төмен кернеу) /≤10Ω (жоғары кернеу), кабель қимасы сәйкес келеді ток өткізу қабілетіне қойылатын талаптар, жоғары вольтты сымдарды сертификатталған қызметкерлер басқарады.

• Өртке қарсы қорғаныс конфигурациясы: екі 8 кг ABC құрғақ ұнтақты өрт сөндіргіштері қамтамасыз етілген. арасындағы қашықтық отын багы мен қондырғы 5 метрден кем болмауы керек. Пластикалық жанармай ыдыстарын пайдалануға қатаң тыйым салынады.

2. Жұмыс кезіндегі қауіпсіздік шаралары

• Құрылғы жұмыс істеп тұрған кезде корпус панелін немесе жоғары вольтты шкафтың есігін ашуға қатаң тыйым салынады. Жұмыс істемейтін қызметкерлерге де контроллерді басқаруға тыйым салынады.

• Шамадан тыс жүктеме жұмысына тыйым салынады (үздіксіз жүктеме әдетте пайдаланылатын қуаттан аспайды) және сапасыз отынға да (күкірт мөлшері ≤0,5%) тыйым салынады.

• Электрмен жабдықтауды және отын беруді тоқтатпай техникалық қызмет көрсетуге қатаң тыйым салынады. Оған да тыйым салынған жанармай өрттерін сөндіру үшін суды қолданыңыз (құрғақ ұнтақты өрт сөндіргіштерді пайдалану керек).

3. Қауіпсіздік ережелерін сақтау

• Техникалық қызмет көрсету алдында «Іске қоспау» белгісін іліп, батарея қосқышын негізгі қуат көзінен ажыратыңыз және отын қысымын босатыңыз.

• Сүзгі элементін ауыстырған кезде жанармай ағып кетпес үшін арнайы құралдарды пайдаланыңыз. Оқшаулағыш қолғаптарды қолданған кезде кию керек жоғары вольтты құрамдастарды ұстау.

• Техникалық қызмет көрсетуден кейін жүктемесіз сынақтарды (10 минут) және жүктеме сынақтарын (30 минут) өткізіңіз. Мұны растағаннан кейін ғана ешқандай ауытқулар жоқ, оны пайдалануға болады.

Техникалық қызмет көрсету және қызмет көрсету периодтық кесте (Kecheng теңшелген нұсқасы)
