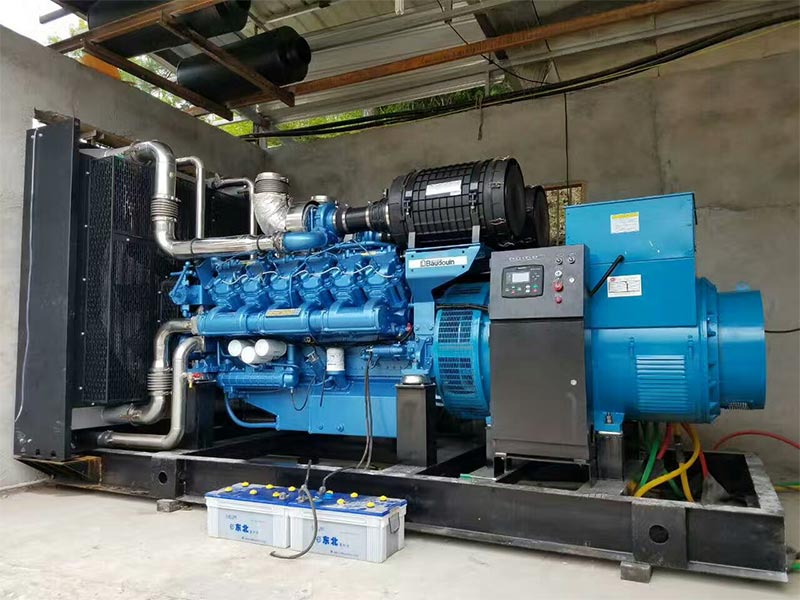

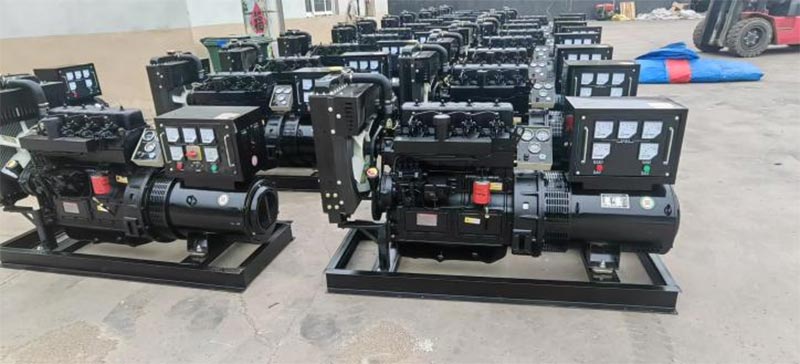

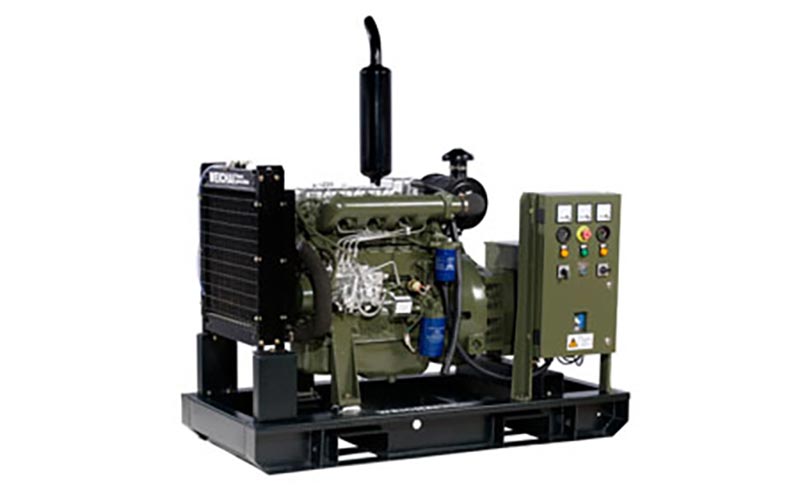

Дизельдік генераторлар жинағы

ҒЗТКЖ, өндіріс пен сатуды біріктіретін Қытай зауыты ретінде Kecheng жетілген және сенімді дизельді ұсына алады. генератор жинағы өнім шешімдері. Құрылғы жоғары тиімділік генераторы және жоғары сапалы дизельді қозғалтқышқа негізделген интеллектуалды басқару жүйесі. Ол жылдам іске қосылып, электр желісіне қосылған жағдайда төтенше жағдайды жою сияқты функцияларға қол жеткізе алады электр қуатын үзу және электр энергиясы жоқ жерлерде тәуелсіз электрмен жабдықтау. кезінде қондырғының отын шығыны пайдалану салыстырмалы түрде төмен, оның қызмет ету мерзімі ұзақ және күнделікті техникалық қызмет көрсету де салыстырмалы түрде қарапайым. Оның өзегі құрамдас бөліктер сапаны қамтамасыз ету үшін 2 жылға немесе 8000 сағатқа дейін кепілдік береді. Және барлық сериялардың қолдану аясы 10-2000кВт аралығында. Жабдық өнеркәсіптік өндірісте, коммуналдық құрылыста, коммерциялық салаларда кеңінен қолданылды. орындар, ашық жұмыс және басқа сценарийлер, электрмен жабдықтау шешімін қарастырған жөн.

Қолдану сценарийлері

1. Өнеркәсіптік өндіріс саласы

• Қолданылатын сценарийлер: Өндірістік желілер (автомобильдер, электроника, механикалық өңдеу), негізгі химия кәсіпорындарындағы жабдықтар (реакторлар, тасымалдау сорғылары), тау-кен жабдықтары (ұсатқыштар, желдеткіштер)

• Негізгі құндылықтар: Тапсырысты және жабдықты бұзудың алдын алу үшін электр желісінің ауытқуларына немесе электр қуатының жоспардан тыс үзілуіне жауап беріңіз. өндірістің бұзылуынан келтірілген залал. Ауыр жүкті іске қосуды қолдайды (номиналды 3 есе жоғары көтере алады ток), қозғалтқыштар мен компрессорлар сияқты жоғары жүктемелі жабдықпен үйлесімді, үздіксіз өндірісті қамтамасыз етеді.

2. Коммуналдық және мемлекеттік қызмет көрсету секторлары

• Қолданылатын сценарийлер: аурухананың жедел жәрдем бөлмелері, операциялық бөлмелер, қарқынды терапия бөлімшелері (icus), қалалық канализация тазарту қондырғылары, сумен жабдықтау күшейткіш станциялары, метродағы, әуежайлардағы және апаттық жарықтандыру және диспетчерлік жүйелер. темір жол станциялары

• Негізгі мән: «бірінші сынып» үшін қуат беру талаптарына сәйкес келетін қуат үзілгеннен кейін ≤15 секунд ішінде іске қосу жүктеме» GB 50052-2009 «Электрмен жабдықтау және тарату жүйелерін жобалау кодексінде» қарастырылғандай, үздіксіз мемлекеттік қызмет көрсету және қоғамдық апаттардың алдын алу.

3. Коммерциялық және азаматтық өрістер

• Қолданылатын сценарийлер: ірі сауда орталықтары, супермаркеттер желісі (суық тізбекті тоңазытқыш, лифт жұмысы), жоғары санатты қонақ үйлер, кеңсе ғимараттары (орталық кондиционер, апаттық жарықтандыру), шалғай ауылдар, вилла аудандары (тәуелсіз қуат көзі)

• Негізгі мән: төмен шу жұмысы (шуды азайту қақпағы бар модель ≤75dB@10 метр), кедергіні болдырмайды. тұрғындары; «Желі» арасында үздіксіз ауысуға қол жеткізу үшін оны ATS автоматты тасымалдау қосқышымен сәйкестендіруге болады қуат» және «бірлік», өмір мен шаруашылық операциялардың үздіксіздігін қамтамасыз етеді.

4. Ашық және уақытша жұмыс аймақтары

• Қолданылатын сценарийлер: құрылыс алаңдары (мұнара крандары, электр дәнекерлеу машиналары, уақытша кеңсе аймақтары), мұнай геологиялық барлау, маркшейдерлік жұмыстар және картаға түсіру (жабдықты электрмен жабдықтау, тұрмыстық электр энергиясы), уақытша электрмен жабдықтау ауқымды іс-шаралар (көрмелер, спорттық іс-шаралар, концерттер)

• Негізгі құндылық: Мобильді тіркеме дизайнымен жабдықталған (қосымша), ол қоныс аударуға ыңғайлы. Ол бейімделе алады қатал ортада (-30℃-ден 45℃-қа дейінгі температура диапазоны, IP24 қорғау рейтингі), шаң және су өткізбейтін және сыртқы жұмыстардың талаптарына жауап береді.

5. Қырынудың шыңы және электр желілерінің резервтік өрістері

• Қолданылатын сценарийлер: индустриалды парктер, ірі зауыттар (желілердің ең жоғары сағаттарында қалалық электрмен жабдықтауды ауыстыру) электр энергиясының шығындарын азайту үшін), жаңа электр станциялары үшін резервтік қуат көздері (фотоэлектрлік және жел энергиясы) (электр қуатын өндірудегі үзілістерді толтыру)

• Негізгі мән: Қуатты өндірудің жоғары тиімділігі (жылу тиімділігі ≥40%), шығыс қуатын икемді реттеу жүктеме сұранысына және энергия қалдықтарын азайтуға сәйкес; Торға қосылған жұмысты қолдау (GB/T 19939-2005 стандарты) және электр желісінің кірісін арттыруға және қырынуға қатысу.

Өнімнің артықшылықтары (Кеченгтің негізгі бәсекеге қабілеттілігі)

Техникалық параметрлер (Кеченгтің негізгі үлгілері)

Техникалық ерекшеліктері (Кеченгтің патенттелген технологиясы)

1. Жоғары тиімді қуат жүйесі

• Қозғалтқышты бейімдеу: біздің дизельдік генератор жинақтары Yuchai YC6B, Weichai WP10, Cummins QSB сериялы қозғалтқыштарын қолданады. жоғары қысымды Common rail отын бүрку технологиясы (инжекция қысымы ≥1600bar), толық жану, термиялық тиімділігі 40%-45%-ға дейін өсті;Турбозарядтау жүйесімен ауа қабылдау 20%-ға артады, ал қуат шығу күштірек.

• Генератор технологиясы: ол кернеуді орнату уақыты бар щеткасыз өздігінен қозғалатын синхронды генераторды қабылдайды. ≤0,5 секунд, кернеуді реттеу жылдамдығы ≤±1% және толқын пішінінің бұрмалану жылдамдығы ≤5%. Ол тұрақты түрде қамтамасыз ете алады жабдықтың зақымдалуын болдырмай, дәл жабдыққа (мысалы, компьютерлер мен медициналық аспаптар) қуат беру кернеудің ауытқуы.

2. Интеллектуалды басқару жүйесі

• Өздігінен әзірленген контроллер: KCPLC-03 контроллері нақты уақыттағы «автоматты/қолмен/қашықтағы» үш режимді жұмысты қолдайды. жылдамдықты, май қысымын, су температурасын, кернеуді, токты және басқа 20 + параметрлерін бақылау, «жоғары су температура», «төмен май қысымы», «артық кернеу» және басқа ақаулар, автоматты өшіру және ақаулық кодын жазу (100 қоймасы), жылдам тергеуге ыңғайлы.

• Қашықтан пайдалану және техникалық қызмет көрсету функциясы: 4G/WiFi желісін қолдау, қашықтан іске қосу және тоқтату, параметрді тексеру, «Kecheng Power» қолданбасы арқылы ақау дабылы, қараусыз көріністерге (мысалы, қашықтағы базалық станциялар, ағынды суларды тазарту қондырғылары); Ол орталықтандырылғанға қол жеткізу үшін пайдаланушының интеллектуалды басқару платформасына қосылуы мүмкін бірнеше бірліктерді бақылау.

3. Қорғауды және шуды азайту дизайнын күшейту

• Қоршаған ортаға бейімделу: құрылғының сыртқы қақпағы екі есе салқын илектелген болаттан жасалған (ішкі қабаты) қалыңдығы 50 мм дыбыс жұтатын мақтамен жабыстырылады, ал сыртқы қабаты коррозияға қарсы және тотқа қарсы шашыратады. жабын) және шуды азайту 25дБ дейін; Электр жүйесін қорғау дәрежесі IP24, аздаған жаңбырға, шаңға төтеп бере алады шабуыл, -30 ℃ ~ 45 ℃ температура диапазонына бейімделу (майды алдын ала қыздыру, салқындатқышты алдын ала қыздыру бар төмен температура үлгілері функциясы)

• Мобильді және ыңғайлы дизайн: Шағын және орта өлшемді қондырғыларды қосымша жылжымалы тіркемелермен ( сүйреу құрылғылары, тірек аяқтары және тежеу ​​жүйелері), ең жоғары жүру жылдамдығы ≤60км/сағ, сыртта жүруді жеңілдететін операция және қоныс аудару. Ірі масштабты қондырғыларды контейнерлік дизайнмен теңшеуге болады (соның ішінде дыбыс оқшаулауы, жылуды бөлу және отын багы) «жедел орнатуға және пайдалануға» қол жеткізу үшін.

4. Жанар-жағар майлауды оңтайландыру

• Жанармай жүйесі: Ол үш сатылы отын сүзгісін қолданады (дөрекі фильтрация + жұқа сүзгі + май-су сепараторы), Қозғалтқышқа қоспалардың түсіп, тозуына жол бермеу үшін сүзу дәлдігі 10 мкм. Жанармай багы коррозияға қарсы дизайнды қабылдайды, сыйымдылығы 8-24 сағат толық жүктеме жұмысын қолдайды және сыртқы үлкен сыйымдылықты қолдайды. жанармай багы қуат беру уақытын ұзарта алады.

• Майлау жүйесі: ұзақ әсер ететін арнайы майды қолданыңыз (майды ауыстыру циклі 800-1000 сағат, қарапайым майға қарағанда 50% ұзағырақ), май қысымы туралы ескерту құрылғысымен жабдықталған, май қысымы 0,2МПа төмен болғанда автоматты дабыл тоқтатылады, қорғайды қозғалтқышты құрғақ үйкелістің зақымдануынан.

5. Қауіпсіздіктің резервтік дизайны

• Іске қосудың артық болуы: қос батареяларды параллель қосу (12В үлгілері үшін 2×12В және 24В үлгілері үшін 2×24В) алдын алу үшін бір батареяның зарядсыздануынан туындаған іске қосу сәтсіздігі. Үлкен қондырғылар ауамен іске қосу резервтік жүйелерімен жабдықталған, төтенше жағдайларда әлі де қалыпты түрде басталуы мүмкін.

• Қорғау механизмі: Ол 7 қорғаныс функциясымен жабдықталған, соның ішінде шамадан тыс жүктеме, қысқа тұйықталу, асқын кернеу, төмен кернеу, судың жоғары температурасы, төмен май қысымы және шамадан тыс жылдамдық. Кез келген параметр стандарттан асып кетсе, құрылғыға зақым келтірмеу үшін машина дереу тоқтайды. Биогаз/газ турбиналық қондырғыларының туынды үлгілері бар жанғыш және жарылғыш орталарға бейімделу үшін жарылысқа төзімді қосымша конструкция (Ex dⅡB T4 сорты).

Қолдану әдісі (стандартты операциялық процедура)

1. Іске қосу алдындағы тексеру (күнделікті міндетті)

2. Іске қосу операциясы (автоматты/қолмен режимі)

(1) Автоматты режим (ұсынылады, төтенше жағдайларға бейімделген)

1. Контроллердің тұтқасын «Авто» режиміне ауыстырыңыз, АТС желідегі кернеуді автоматты түрде бақылайды;
2. Қуат көзі үзілгенде, ATS құрылғының іске қосу сигналын қосады, ал құрылғы кейін іске қосылады. алдын ала қыздыру (төмен температура жағдайында 30-60 секунд), ал жылдамдық біртіндеп 1500р/мин дейін көтеріледі;
3. Контроллер майдың қысымы (≥0,3МПа) мен су температурасының (біртіндеп 70℃ дейін көтерілетінін) растағаннан кейін тұрақты, ATS жүктемені блоктың қуат көзіне автоматты түрде ауыстырады және жүктеу процесі біркелкі (болмау әсер).

(2) Қол режимі (отладтау және техникалық қызмет көрсету сценарийлеріне бейімделген)

1. Контроллерді «қолмен» режиміне ауыстырып, «алдын ала қыздыру» түймесін басыңыз (төмен температура үшін алдын ала қыздыру қажет. температуралық орта);
2. Алдын ала қыздыру аяқталғаннан кейін «Бастау» түймесін басыңыз, жылдамдықты, май қысымын және кернеуді қадағалаңыз. параметрлерді құрылғы іске қосылғаннан кейін өзгертіңіз және тұрақты болғаннан кейін генератордың шығыс қосқышын қолмен жабыңыз (шамамен 3-5 минут);
3. Жүкті бірте-бірте жүктеңіз. Бастапқы жүктеме номиналды қуаттың 50% аспауы керек. 30 минут жүгіргеннен кейін, оны толық жүктемеге дейін көтеруге болады (ауыр жүк астында бастағанда, жүктеуді кезең-кезеңімен, әрбір жүктеумен орындау керек. 30%-дан аспайды.

3. Жұмыс мониторингі (күнделікті басқару)

• Нақты уақыттағы бақылау: кернеудің (380V±5%), жиіліктің болуын қамтамасыз ету үшін контроллердің дисплейін сағат сайын тексеріңіз. (50Гц±0,5Гц), су температурасы (≤95℃), май қысымы (≥0,2МПа) және жүктеме тогы (номиналды токтан аспайтын) қалыпты;
• Есепке алу талаптары: Күнделікті қуат өндіруді, отын шығынын және жұмыс ұзақтығын жазып, белгілеңіз техникалық қызмет көрсету файлдары. Қалыпты емес параметрлер табылса (су температурасының кенеттен көтерілуі және майдың кенет төмендеуі сияқты) қысым), дереу жүкті түсіріп, машинаны тоқтатыңыз және ақаулықтарды жойғаннан кейін қайта іске қосыңыз.

4.Өшіру операциясы (электр қуатын қалпына келтіру/техникалық қызмет көрсету кезінде)

1. Жүкті түсіруді тоқтату: желі қуаты қалпына келтірілгеннен кейін, ATS құрылғы жүктемесін автоматты түрде ажыратады және келесіге ауысады. электрмен жабдықтау; Қолмен өшіру кезінде алдымен жүктемені біртіндеп түсіру керек (0-ге дейін), ал генератордың шығыс қосқышын ажырату керек.
2. Салқындату жұмысы: Құрылғыны 3-5 минут бойы жүксіз күйде ұстаңыз (қозғалтқышты салқындату және құрамдас бөлікті болдырмау үшін жоғары температураның өшірілуінен туындаған зақым);
3. Өшіруді аяқтау: «Тоқтату» түймесін басыңыз. Құрылғы тоқтағаннан кейін жанармай клапанын жабыңыз (ұзақ мерзімді болған жағдайда өшіру) және контроллердің қуат көзін ажыратыңыз. Құрылғының бетіндегі шаң мен қоқысты тазалаңыз және ағып кету белгілерін тексеріңіз.

Қауіпсіздік және қорғаныс (негізгі техникалық сипаттамалар)

1. Орнату қауіпсіздігі (Негізгі талаптар)

• Сайтты таңдау стандарттары: Құрылғыны ашық оттан және жақсы желдетілетін жерде орнату керек жанғыш және жарылғыш заттар (өрт көздерінен кемінде 10 метр) және жердегі жүк көтергіштігі болуы керек. құрылғының салмағынан 1,2 есе кем емес (мысалы, 1000 кг бірлік үшін ол 1200 кг/㎡ кем болмауы керек). Сыртта орнату үшін жаңбырға арналған баспана салынуы керек (жаңбыр суы тікелей жууға жол бермеу үшін), ал үй ішінде орнату кезінде 1,5 метрден кем емес техникалық қызмет көрсету кеңістігін сақтау керек.

• Электр қауіпсіздігі: Құрылғының жерге тұйықталу кедергісі ≤4Ω (жерге қосу үшін мырышталған жалпақ болат пайдаланылады және жерге қосу электродының тереңдігі ≥2 метр). ≥50мм² мыс кабель) шамадан тыс жүктеме мен қызуды болдырмас үшін; Торға қосылған қорғаныс құрылғылары (аралдануға қарсы, асқын кернеу) қорғаныс) электр желісіне қосу кезінде желіге кіруге сәйкес орнатылуы керек спецификациялар.

• Өртке қарсы қорғаныс конфигурациясы: орнату аймағы 2 4 кг құрғақ ұнтақты өрт сөндіргіштермен (ABC) жабдықталған. түрі), өрт құмды резервуар (көлемі ≥0,5 м³) және «ашық от жоқ» және «тоқ соғудан сақ болыңыз» ескерту белгілерін орнатыңыз; Қашан жанармай сақтау сыйымдылығы ≤100L, оны жақын жерде сақтауға болады. Егер ол 100 л-ден асса, жарылысқа төзімді бөлек отын резервуарлар бөлмесін (қондырғыдан кемінде 5 метр қашықтықта) орнату керек.

2. Жұмыс қауіпсіздігі (персонал нормалары)

• Жұмыс істеу үшін сертификатталған: Операторлар Кеченгте кәсіби дайындықтан өтуі, құрылымымен таныс болуы керек. құрылғыны және пайдалану процедураларын және жұмысқа сертификат алу алдында бағалаудан өту. Лицензиясыз персоналға және алкогольдік ішімдік ішкендерге құрылғыны басқаруға қатаң тыйым салынады.

• Жұмысқа қарсы көрсетілімдер: отын құбырын, электр бөлшектерін және сору құбырын бөлшектемеңіз. құрылғы жұмыс істеп тұр (жоғары температура күйікке әкелуі мүмкін). Жақын жерде темекі шегуге және ашық отты пайдалануға тыйым салынады бірлік. Жанармай құйған кезде, жалғастырмас бұрын машинаны өшіріп, құрылғыны салқындату керек жоғары температура әсерінен отынның тұтануына жол бермеу).

• Жеке қорғаныс: Жұмыс кезінде жұмыс киімін және сырғанауға қарсы аяқ киімді киіңіз. Оқшаулағыш қолғап пен көзілдірік киіңіз техникалық қызмет көрсету кезінде. Жоғары температура құрамдас бөліктеріне қол тигізгенде (мысалы, сору құбырлары мен су ыдыстары), күйіп қалмас үшін ыстыққа төзімді қолғап кию керек.

3. Қауіпсіздікті сақтау (тұрақты тексеру)

• Қуатты және жанармайды өшіру: Техникалық қызмет көрсету алдында құрылғының негізгі қуат көзін ажырату керек (жабу ажыратқыш), отын клапаны жабылып, отын құбырындағы қалдық қысым босатылуы керек (желдету клапанын ашыңыз). Басқаларға жол бермеу үшін «Қызмет көрсетілуде, іске қоспаңыз» деген ескерту белгісін іліп қойыңыз оны қателікпен басқару.

• Құрамдас бөліктерге техникалық қызмет көрсету: қозғалтқыш майы мен сүзгілерді ауыстырған кезде, құрылғы 60℃ төмен салқындағанша күтіңіз. ыстық маймен күйіп қалмаңыз). Электр жүйесін күрделі жөндеу кезінде оны растау үшін кернеуді тексеру құралын пайдалану керек жұмысты бастамас бұрын электр қуаты жоқ. Салқындату жүйесіндегі шкаланы тазалау кезінде ол қатаң жоғары коррозиялық тазалау құралдарын пайдалануға тыйым салынады (лимон қышқылы ерітіндісі ұсынылады).

• Тұрақты тексеру: Батарея кернеуін (төмен зарядталмау үшін), белдіктің керілуін және жанармай сүзгісін айына бір рет тексеріңіз. Мотор майы мен май сүзгісін әр 500 сағат сайын ауыстырыңыз. Ауа сүзгісін және жанармай сүзгісін әр 1000 сағат сайын ауыстырыңыз. Жыл сайын Kecheng инженерлері жан-жақты өнімділік сынағын өткізуге шақырылады (мысалы, қозғалтқыш қуаты және генератордың оқшаулау кедергісі) бір рет.

4. Төтенше жағдайға әрекет ету (кенет жағдайлар)

• Құрылғының шамадан тыс жүктелуі/қысқа тұйықталуы: генератордың шығыс қосқышын дереу ажыратыңыз, машинаны өшіріңіз. жүктеме жағдайын тексеріңіз (қысқа тұйықталған немесе шамадан тыс жүктелген құрылғылар бар ма). Ақаулықты жойғаннан кейін, жүктемені азайтып, қайта іске қосыңыз (бірінші іске қосу кезіндегі жүктеме 50% аспауы керек).

• Жанармай ағуы: машинаны өшіріп, жанармай клапанын жабыңыз. Ағып кеткен жерлерді тазалау үшін майды сіңіретін мақтаны пайдаланыңыз жанармай. Электр жабдығын қоспаңыз немесе өшірмеңіз (ұшқынның тұтануына жол бермеу үшін). Ағып кету орындарын тексеріңіз (мысалы, құбыр буындар, клапандар) және жөндеуден кейін герметикалығын тексеріңіз (сабынды сумен жағыңыз, көпіршіктер жарамсыз).

• Өрт оқиғасы: машинаны дереу тоқтатып, майды кесіңіз, өрт сөндіру үшін құрғақ ұнтақты өрт сөндіргішті пайдаланыңыз. өрт (отты сөндіруге су рұқсат етілмейді, суда қалқып тұрған отын өртті кеңейтеді); Өрт шыққанда үлкен, 119-ға хабарласып, адамдарды қауіпсіз аймаққа көшіріңіз. Өртті сөндіргеннен кейін оның себебін анықтаңыз өртке (электр қысқа тұйықталу немесе жанармайдың ағуы сияқты) және оны қайта пайдаланбас бұрын жөндеңіз.

• Төмен температурада іске қосу сәтсіздігі: батарея кернеуін тексеріңіз (егер жеткіліксіз болса зарядтау), төмен температураны ауыстырыңыз қозғалтқыш майы (мысалы, 15W-40) және антифриз (концентрация ≥50%) және қозғалтқыш майын алдын ала қыздырғыш пен салқындатқышты іске қосыңыз. алдын ала қыздырғыш (30-60 минут алдын ала қыздырыңыз). Егер оны әлі де қосу мүмкін болмаса, іске қосу қозғалтқышы мен отынның бар-жоғын тексеріңіз инжекторлар дұрыс жұмыс істейді.
