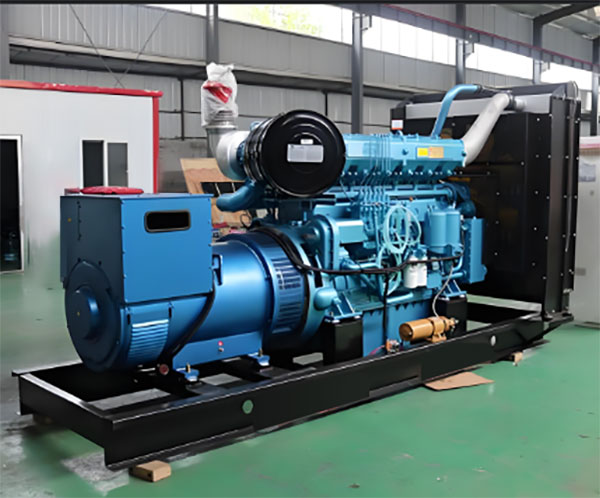

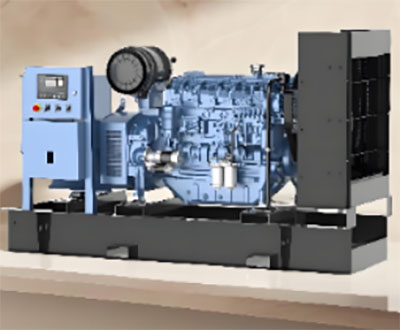

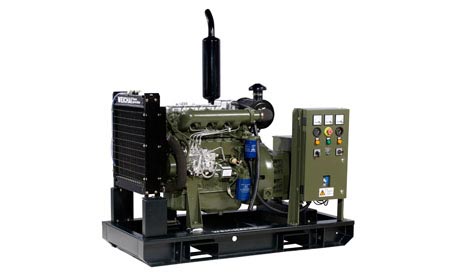

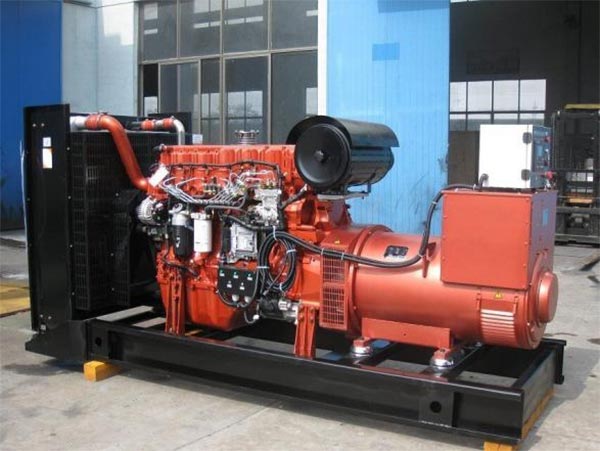

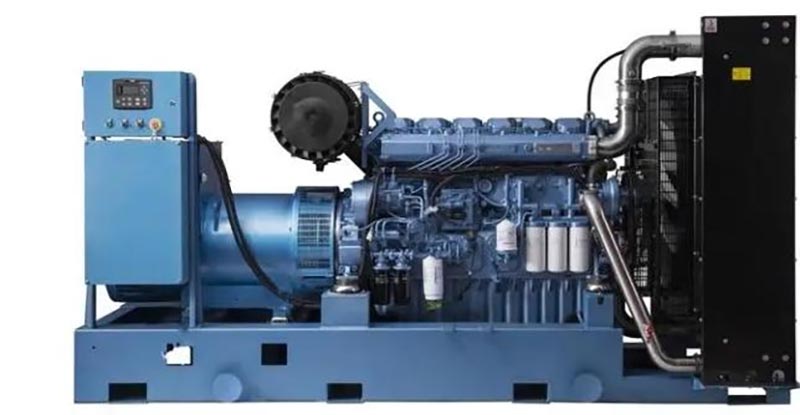

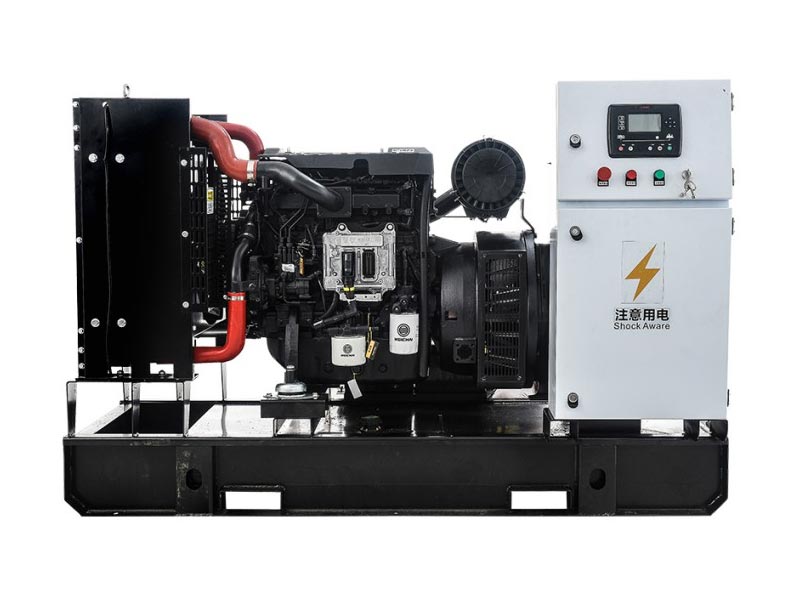

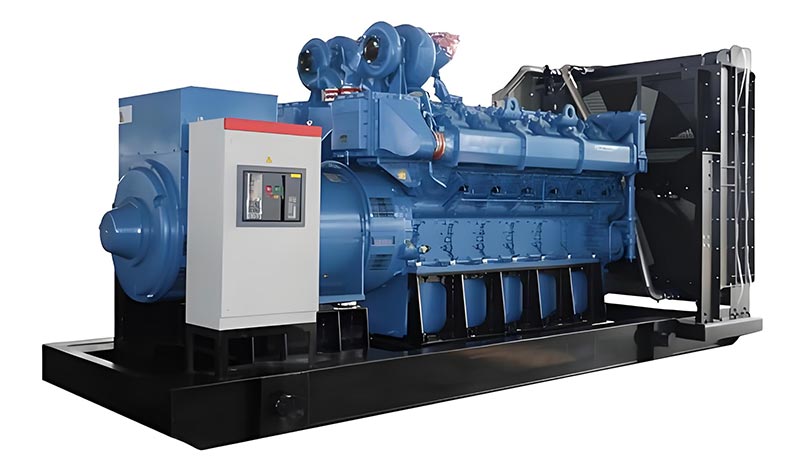

Толық автоматты дизельді генератор жинағы

Қытайдан келген Кеченг ұсынған толық автоматты дизельдік генераторлар әртүрлі бақылаусыз төтенше жағдайларға жарамды. немесе резервтік қуат көзі сценарийлері. Олар қалалық қуат үзілген кезде автоматты түрде іске қосыла алады және қажет емес учаскедегі қызметкерлер кезекшілікте болады. Бұл өнімдер сериясы 20 кВт-тан 1000 кВт-қа дейінгі қуат ауқымын қамтиды және автоматты түрде мүмкін қуат көзін қосу, электр қуаты қалпына келтірілгеннен кейін өшіру және ақау дабылы сияқты процестерді аяқтаңыз. The құрылғы қашықтан бақылауды, пайдалануды және техникалық қызмет көрсетуді тиімді қолдайтын интеллектуалды басқару жүйесін қабылдайды орнында қолмен жұмыс істеуге тәуелділікті азайту. Өнім тиісті ұлттық стандарттарға қатаң сәйкес келеді және негізгі құрамдас бөліктерге екі жыл немесе 8000 сағаттан астам сапаға кепілдік беріледі. Бұл резервтік қуат көзі болсын қауымдастықтар үшін, коммерциялық ғимараттарды апаттық қуатпен қамтамасыз ету немесе деректер орталықтары мен шағын жинақтардың резервтік қуат қажеттіліктері және орташа зауыттар үшін бұл толық автоматты генераторлар жинағы қиын жағдайда сенімді және уақтылы қуат қолдауын қамтамасыз ете алады сәттер, негізгі қуат тұтыну сілтемелерінің үзілмеуін қамтамасыз етеді.

Бұл генератор жинағы үш қуат диапазонын қамтиды: 20-200КВт (шағын), 200-500КВт (орташа) және 500-1000КВт (ортадан үлкенге дейін):

Қолдану сценарийлері (толық автоматты эксклюзивті бейімделу)

1. Қоғамдық және азаматтық төтенше жағдайлар сценарийлері (20-200КВт)

• Қолданылатын сценарийлер: ескі елді мекендер (лифттер мен су сорғыларын апаттық қуатпен қамтамасыз ету), тұрғын үйлер қауымдастықтар (қоғамдық жарықтандыру/электр қуаты үзілген кездегі зарядтау үйінділері), шағын қарттар үйлері (негізгі медициналық жабдықтар/тұрмыстық құралдар)

• Негізгі мән: электр қуаты 15 секундтан аспайтын уақытқа үзілгенде, қажетсіз автоматты түрде іске қосылады. қолмен жұмыс істеу, лифтке кіруді болдыртпау және қарт адамдар үшін медициналық жабдықты үзу. Қолдайды «автоматты зарядтау және разряд» (батареяның қуаты аз болған кезде автоматты қалқымалы зарядтау), ұзақ мерзімді қамтамасыз ету техникалық қызмет көрсету мәселелерінсіз күту режимі. Шу деңгейі ≤70дБ@10 метр, шу стандарттарына сәйкес келеді тұрғын үй-жайлар, тұрғындардан мазасыздық туралы шағымдар жоқ.

2. Коммерциялық және қызмет көрсету орындарының сценарийлері (50-300КВт)

• Қолданылатын сценарийлер: супермаркеттер желісі (суық тізбекті тоңазытқыштар/резервтік касса жүйелері), жұлдызды қонақ үйлер (бөлмедегі ауаны баптау/халықаралық конференц-орталық жабдықтары), қоғамдық емханалар (инфузиялық сорғылар/негізгі сынақтар құралдар)

• Негізгі мән: интеллектуалды ATS «электр қуаты» мен «қуат блогы» (қосу уақыты) арасында кедергісіз ауысуға мүмкіндік береді. ≤0,5 секунд), тамақтың бүлінуін және суық тізбектегі электр қуатының үзілуіне байланысты жиналыстың үзілуін болдырмайды. Контроллер ең жоғары және ең жоғары емес қуат тұтынуды басқаруды қолдайды (ең көп емес сағаттарда автоматты өшіру және жұмыс кезінде сақтық көшірме жасау) ең жоғары сағаттар), жыл сайын электр энергиясы шығындарының 10%-дан 15%-ға дейін үнемделеді. Мобильді қолданба арқылы қашықтан бақылау (жұмыс істейтін күй/ақау дабылы), бір адам бірнеше дүкен бірлігін басқара алады.

3. DTA орталықтары және қаржылық сценарийлер (200-800KW)

• Қолданылатын сценарийлер: шағын және орта өлшемді деректер орталықтары (сервер кластерлері үшін резервтік қуат көзі), банк филиалдары (банкоматтар/негізгі бизнес жүйелері), бағалы қағаздар бизнес бөлімдері (нарық терминалдары/сауда жабдықтары)

• Негізгі мәндер: жоғары қуат сапасы (кернеудің бұрмалану жылдамдығы ≤2%, жиілік тұрақтылығы ≤±0,1Гц), дәлдікті қорғайды серверлер; «Көп машиналы параллельді автоматты жоспарлауды» қолдайды (мысалы, екі 400 кВт бірлік қосылған кезде, жүктемені теңестіру ауытқуы ≤5% құрайды, кеңейту талаптарына сәйкес келеді; Ақауларды өздігінен диагностикалаудың дәлдік көрсеткіші ≥98%, дабыл ақпараты нақты уақытта пайдалану және техникалық қызмет көрсету терминалына жіберіледі, ал тоқтау уақыты ≤1 сағат.

4. Шалғай аумақтар және қараусыз сценарийлер (50-200КВт

• Қолданылатын сценарийлер: таулы аймақтардағы байланыс базалық станциялары (сигнал жабдығы үшін резервтік қуат көзі), шекара заставалары (тұрмыстық мақсаттағы және жылытуға арналған қосалқы қуат), аралдағы балық аулайтын ауылдар (теңіз суы үшін төлем) тұзсыздандыру жабдықтары және балық аулау қайықтары)

• Негізгі мән: «бақылаусыз режимді» қолдайды (іске қосу шегін орнатқаннан кейін дербес жұмыс істейді), учаскедегі персоналдың қажеттілігі; -25℃ төмен температурада автоматты алдын ала қыздыруды бастау (алдын ала қыздырғыш қосымша), қолайлы шалғай және қатал орталар; 4G/WiFi қашықтан басқару және техникалық қызмет көрсету отынды нақты уақытта көруге мүмкіндік береді жергілікті жерлерде жиі тексеруден аулақ бола отырып, тұтыну және электр қуатын өндіру.

5. Шағын және орта өнеркәсіптік және өндірістік сценарийлер (300-1000КВт)

• Қолданылатын сценарийлер: жеңіл өнеркәсіп зауыттары (тоқыма және тамақ сияқты өндірістік желілерді резервтік қуатпен қамтамасыз ету өңдеу), автобөлшектер зауыттары (дәл станоктарды авариялық электрмен жабдықтау), шағын және орта химиялық цехтар (реакциялық ыдыстарды қосалқы электрмен жабдықтау)

• Негізгі мән: 24 сағаттық үздіксіз жұмыс (жылдық жұмыс уақыты ≥ 5000 сағат), өнеркәсіптік үздіксіз жұмыс үшін жарамды өндіріс; Зауыттық DCS жүйесімен байланысты қолдайды (өндіріске сәйкес шығысты автоматты түрде реттеу). жүктеме) энергияны үнемдеу және тұтынуды азайту; Шамадан тыс жүктемені автоматты қорғау (жүктемені 30 шегінде автоматты түрде азайту секундтар номиналды жүктеменің 120%) құрылғының зақымдалуын болдырмау және өндіріске әсер ету үшін.

Өнімнің артықшылықтары (толық автоматты негізгі бәсекеге қабілеттілік)

Техникалық параметрлер (Толық қуат диапазоны: 20-1000КВт)

Техникалық мүмкіндіктер (толық автоматты эксклюзивті дизайн)

1. Интеллектуалды толық автоматты басқару жүйесі (KCPLC сериясы)

• Негізгі функциялар:

① Автоматты старт-тоқтату басқаруы: электр қуаты үзілгенде (анықтау ұзақтығын 1-ден 10-ға дейін орнатуға болады) секунд), ол автоматты түрде іске қосылады. Кернеу тұрақтанғаннан кейін АТС электрмен жабдықтауға ауысады бірлік. Желілік қуат қалпына келтірілгенде (анықтау ұзақтығы: 30-60 секунд), ол автоматты түрде жүктеледі және өшеді. төмендейді, ал ATS қайтадан қуат көзіне ауысады.

② Параметрлерді автоматты бақылау: кернеу, ток, жиілік сияқты 15-тен астам параметрлерді нақты уақытта жинау су температурасы, май қысымы және отын шығыны. Шектен асқанда автоматты дабыл (мысалы, судың жоғары температурасы ≥95℃ болғанда өшіру).

③ Қатысусыз оңтайландыру: «тұрақты өздігінен іске қосу сынағы» қолдайды (автоматты түрде іске қосылады және әр 10 минут бойы жұмыс істейді. құрылғының күйін тексеру үшін апта/ай) және батареяны автоматты қалқымалы зарядтау (зарядтағышты кернеу ≤12,0В).

④ Көп блокты байланыс (орта және үлкен): 500-1000 кВт модельдері автоматты жүктемемен параллельді 8 блокты қолдайды бөлу (ауытқу ≤5%). Бір блок істен шыққан кезде, басқа қондырғылар жүктемені автоматты түрде толтырады, бұл қамтамасыз етеді қуат көзінің үзілісі жоқ.

2. АТС коммутациясының интеллектуалды технологиясы

• Негізгі үлгі (20-200КВт): электромагниттік ATS-пен жабдықталған, ауысу уақыты ≤15 секунд және ол «Қалалық қуат басымдылығы» режимі оны азаматтық төтенше жағдайлар сценарийлері үшін қолайлы етеді.

• Смарт модель (200-500КВт) : Соққысыз ауысу функциясы бар электрондық АТС-ке жаңартылды (кернеу ауытқуы). ауысу кезінде ≤5%), іске қосу салдарынан коммерциялық жабдықтың (мысалы, суық тізбекті компрессорлар) зақымдалуын болдырмау үшін ток;

• Торға қосылған үлгі (500-1000КВт): GB/T 19939 желілік қосылымына сәйкес стандартты желіге қосылған ATS стандартты, зауыттық желімен/деректер орталығының жоғары вольтты таратуымен байланыстыруға болады және желіде кедергі жоқ ауысу кезінде.

3. Қашықтан пайдалану және техникалық қызмет көрсету, сонымен қатар диагностика технологиясы

• Желі әдісі: 20-дан 500 кВт-қа дейінгі модельдер 4G/WiFi желісін қолдайды, ал 500-ден 1000 кВт-қа дейінгі модельдер спутник арқылы қосылуы (сигналсыз шалғай аймақтарда).

• Пайдалану және техникалық қызмет көрсету функциялары: "Kecheng Electric Power" APP/PC терминалы арқылы жүзеге асырылады: ① Қашықтан іске қосу және тоқтату (иерархиялық рұқсатты басқару); ② Жұмыс деректерін нақты уақытта қарау (қуат өндіру, отын тұтыну, ақаулық кодтары); ③ Тарихи деректер сұрауы (1 жылдық сақтау, Excel есебіне экспорттау); ④ Ақаулықты басу (SMS + APP хабарландыру, оның ішінде өңдеу бойынша ұсыныстар);

• Диагностикалық мүмкіндік: Орташа және үлкен өлшемді үлгілер «қашықтан диагностика» функциясымен жабдықталған. Кечэн инженерлер ақауларды жою үшін контроллер журналдарын қашықтан оқи алады (мысалы, отын инжекторының ақаулары, қалыптан тыс ақаулар) қозу), ал ақаулардың 80% орнында жөндеуді қажет етпейді.

4. Толық сценарийлі автоматты қорғау механизмі

• Негізгі қорғаныс: Барлық модельдер стандартты түрде «шамадан тыс жүктемемен» жабдықталған (120% номиналдан төмен 30 секундқа өшіру). жүктеме), жоғары су температурасы (≥95℃ үшін өшіру), майдың төмен қысымы (≤0,2МПа үшін өшіру), төмен кернеу/асқын кернеу (±15% номиналды кернеу үшін өшіру)» қорғанысы.

• Жетілдірілген қорғаныс (Орташа/Үлкен): Жаңа қорғаныс мүмкіндіктеріне «Нормальды жиілік (45-55 Гц-те өшіру), ағып кету (ағып кету тогы ≥30мА кезінде өшіру) және қоздыру ақауы (резервтік қоздыруға автоматты түрде ауысу)».

• Жоғары вольтты қорғаныс (орташа және үлкен 6кВ үлгілері): «жоғары вольтты оқшаулаудың төмендеуі» сияқты жаңа қорғаныс (≤50МΩ дабыл), қысқа тұйықталу (лездік өшіру) және жерге тұйықталу (≤10Ω дабыл)" қосылды, талаптарға сәйкес келеді. жоғары вольтты таратуға арналған қауіпсіздік стандарттары.

5. Қоршаған ортаға бейімделу және энергияны үнемдеуді оңтайландыру

• Төмен температураға бейімделгіш: -20℃-ден төмен модельдер үшін "автоматты алдын ала қыздыру жүйесі" (қозғалтқыш майын алдын ала қыздыру + салқындатқыш сұйықтық) алдын ала қыздыру) таңдауға болады. Қоршаған орта температурасы ≤-5℃ болғанда, алдын ала қыздыру жүйесі автоматты түрде іске қосылады ≥99% іске қосу сәттілігін қамтамасыз ету.

• Энергияны үнемдейтін басқару: Орташа және үлкен өлшемді үлгілер «автоматты шыңдық алқаптағы электр қуатын жіберуді» қолдайды. Орнатқаннан кейін шыңы және алқап кезеңдерінде, машина ең жоғары емес уақытта автоматты түрде өшеді (электр қуатымен жұмыс істейді) сағат (мысалы, 22:00-6:00) және ең жоғары сағаттарда (мысалы, 8:00-22:00) күту режимінде болып, отынды 30%-дан 40%-ға дейін үнемдейді. жыл сайын.• Жылудың таралуын автоматты түрде басқару: Сумен салқындатылатын модель автоматты түрде жабдықталған температураны басқаратын желдеткіш (су температурасы ≥80℃ болғанда басталады және ≤70℃ болғанда тоқтайды), ал ауамен салқындатылған модель қажетсіз энергия шығынын азайту үшін желдеткіш жылдамдығын автоматты түрде реттейді.

Қуатты таңдау (толық автоматты көріністі дәл сәйкестендіру)

1. Негізгі таңдау негізі

2.Типтік сценарийлер үшін қуат ұсынысы)

Қолдану әдісі (толық автоматты және оңай жұмыс)

1.Алдын ала орнату (Алғашқы пайдалану, 1 сағат ішінде аяқталады)

2. Процесті автоматты түрде іске қосыңыз (қолмен араласусыз)

1. Күту режимі: Құрылғы қосылғаннан кейін күту режиміне өтеді. Контроллер электр қуатын бақылайды (кернеу/жиілік) нақты уақыт режимінде және батарея автоматты түрде зарядтау үшін қалқып тұрады.

2. Желілік қуат үзілуі: Желілік қуат қалыпты емес болғанда (мысалы, қуат үзілуі, кернеу ≤320В), контроллер іске қосу пәрменін іске қосады → автоматты түрде алдын ала қыздырады (төмен температуралы ортада) → қозғалтқышты іске қосады → кейін кернеу тұрақтанады (шамамен 30 секунд) → ATS құрылғының қуат көзіне ауысады.

3. Ток қуатын қалпына келтіру: желі қуаты қалыпты күйге оралады (30-60 секунд үздіксіз бақылау) → Контроллер түсіру пәрменін іске қосады → Құрылғы 3-5 минут бойы жүктемесіз жұмыс істейді (салқындату) → Автоматты өшіру → ATS қосқыштары электр қуатына оралу.

4. Ақауларды өңдеу: Жұмыс кезінде ақаулар болған жағдайда (мысалы, судың жоғары температурасы), контроллер автоматты түрде өшеді → дабылды іске қосады (APP + SMS) → ақау кодын көрсетеді (ақауларды оңай жою үшін).

3. Қолмен араласу (төтенше жағдай/отладтау сценарийлері)

• Төтенше жағдайда өшіру: «Мұнайдың қатты ағуы» немесе «қысқа тұйықталу» сияқты төтенше жағдайлар кезінде түймесін басыңыз. Контроллердегі «Төтенше жағдайда өшіру» түймесі (немесе APP арқылы қашықтан төтенше жағдайда өшіру) және құрылғы дереу май беруді тоқтатыңыз және өшіріңіз.

• Қолмен іске қосу: жөндеу кезінде контроллердің «қолмен» режиміне өтіп, «Бастау» түймесін басыңыз және процесс автоматты іске қосумен бірдей. Жүктеу шығыс қосқышын қолмен жабуды қажет етеді.

• Параметрлерді қарау: контроллердің дисплей экраны немесе APP арқылы жұмыс параметрлерін (қуат генерация, отын шығыны, жиынтық жұмыс уақыты) нақты уақыт режимінде және әрбір мұрағаттау үшін деректерді экспорттау ай.

4. Жұмысты бақылау (негізінен қашықтан, тұрақты тексеру)

• Қашықтан бақылау: APP арқылы күн сайын құрылғы күйін (күту/жұмыс/ақау) тексеріңіз, тарихи деректерді қараңыз (отын шығыны, ақаулық жазбалары) апта сайын және кез келген дабылдарды дереу өңдеңіз.

• Тұрақты тексеру: Ай сайынғы тексеру: ① Жанармай багының май деңгейі (≥1/3); ② Салқындатқыш сұйықтық деңгейі (сумен салқындатылған модельдер); ③ Контроллер параметрлері (аномалиялар жоқ); ④ АТС сымдары (босау жоқ);

• Жыл сайынғы сынақ: жыл сайын "Өзін-өзі бастау сынағы" (контроллердің параметрлері интерфейсінен таңдалған) қолмен іске қосу, оны 1 сағат бойы іске қосып, коммутация функциясы мен қорғау функциясының қалыпты екенін тексеріңіз.

Қауіпсіздік және қорғаныс (толық автоматқа арналған мамандандырылған сипаттамалар)

1. Орнату қауіпсіздігі (толық автоматты жүйенің негізі)

• Электр қауіпсіздігі:

① Контроллер мен АТС арасындағы сымдарды электр тоғымен қамтамасыз ету үшін мамандар басқаруы керек. қуат/блок желілері оқшауланған (қысқа тұйықталуды болдырмау үшін) және жерге қосу кедергісі ≤4Ω (төмен кернеу) болуы керек. /≤10Ω (жоғары кернеу).

② Қашықтағы модуль (4G/спутник) жаңбырдан қорғайтын күйде, антеннасы кедергісіз қаратып орнатылған. сигналды қамтамасыз етіңіз) және кабель экрандалған сымды пайдаланады (кедергілерді болдырмау үшін).

③ Жоғары вольтты модельдер үшін (6кВ) GB стандартына сәйкес бөлек жоғары вольтты тарату бөлмесі салынуы керек. 50060 стандартты және жоғары вольтты ескерту белгілерін орнату керек.

• Механикалық қауіпсіздік:

① Қондырғы үшін орнату іргетасының жүк көтергіштігі салмағынан 1,2 есе кем болмауы керек. құрылғының (мысалы, 3500 кг құрылғысы үшін ол 4200 кг/㎡ кем болмауы керек), АТС сымдарын болдырмау үшін дірілге байланысты қопсыту.

② Айналмалы бөліктерге (желдеткіштер, муфталар) қорғаныш қақпақтары орнатылуы керек және оларды пайдалануға қатаң тыйым салынады. жұмыс кезінде оларды бөлшектеңіз.

③ Жанармай багы өздігінен орнатылуы керек (құрылғыдан кемінде 10 метр қашықтықта), сұйықтық деңгейімен жабдықталған дабыл (майдың асып кетуін болдырмау үшін) және ашық отқа жақын болмауы керек.

• Өртке қарсы қорғаныс конфигурациясы:

① Орнату аймағы 2 4 кг ABC құрғақ ұнтақ өрт сөндіргіштерімен жабдықталған (құрылғыдан ≤5 метр қашықтықта) және жоғары қысымды үлгілер үшін қосымша CO₂ өрт сөндіргіш қамтамасыз етіледі.

② Автоматты өшіру үшін өрттен қорғау жоспарын әзірлеу (мысалы, өрт кезінде APP арқылы майды қашықтан өшіру) және тоқсан сайын бір рет жаттығу өткізіңіз.

2. Жұмыс қауіпсіздігі (автоматты және қолмен біріктіру)

• Персоналға қойылатын талаптар:

① Операторлар контроллер параметрінің Параметрлерімен және авариялық өшірумен таныс Kecheng оқуы керек. операциялар. Лицензиясы жоқ қызметкерлерге автоматты жұмыс параметрлерін өзгертуге тыйым салынады.

②Қашықтан жұмыс істегенде, жұмыс орнында қызметкерлердің (мысалы, техникалық қызмет көрсету) жоқтығын растау қажет. дұрыс жұмыс істемеу салдарынан жарақаттанбаңыз.

• Жұмысқа қарсы көрсетілімдер:

① Автоматты жұмыс кезінде контроллердің қуат көзін ажыратуға қатаң тыйым салынады (бұл автоматты іске қосуды болдырмау).

② Қорғау шегін өзгертпеңіз (мысалы, су температурасының қорғанысын 100℃ дейін арттыру) құрылғының зақымдануы.

③ Найзағай кезінде қашықтан жұмыс істеуге тыйым салынады. Контроллердің қуат көзін ажырату керек ( найзағай соғуын болдырмау).

• Төтенше әрекет ету:

① Автоматты іске қосу сәтсіздігі: батарея кернеуін (зарядтау жеткіліксіз), отын деңгейін (толтыру) және желіні тексеріңіз қуат сынау сызығы (бос емес).

② ATS коммутаторының ақауы: электр қуатына қолмен ауысыңыз, ATS сымдарын (бос емес) және контроллерді тексеріңіз синхрондау параметрлері (қайта калибрлеу);

③ Қашықтан ажырату: желілік модульді орнында тексеріңіз (қайта іске қосыңыз), қашықтан спутниктік желіге ауысыңыз сценарийлерді және қалпына келтіру мүмкін болмаған кезде қолмен режимді іске қосыңыз.

3. Қауіпсіздікті сақтаңыз (толық автоматты құрамдастарға назар аударыңыз)

• Техникалық қызмет көрсету алдындағы дайындықтар:

① Құрылғының негізгі қуат көзін ажыратыңыз, жанармай клапанын жабыңыз және «Астында» деген ескерту белгісін іліп қойыңыз. техникалық қызмет көрсету, іске қоспаңыз».

② Қашықтағы модуль өшірілгенде (жалған іске қосылуды болдырмау үшін) контроллер "Қызмет көрсету" режиміне ауысады. режимі (автоматты функцияны құлыптау).

• Негізгі құрамдасқа техникалық қызмет көрсету:

① Контроллер: Тоқсан сайын шаңды (0,2МПа қысымды ауамен) тазалаңыз, параметрлерді калибрлендіріңіз (мысалы, желіні анықтау шегі) және APP қолданбасын соңғы нұсқаға жаңартыңыз.

② ATS: контактілерді әр алты ай сайын тексеріңіз (эрозия болмаған жағдайда, эрозияны жылтырату үшін жұқа тегістеу қағазын пайдаланыңыз) және ауысу функциясы (әрқайсысы үш рет қолмен және автоматты).

③ Қашықтан басқару модулі: тоқсан сайын антеннаны (бос емес), желі қосылымын (сигнал күші ≥-80 DBM) тексеріңіз және спутниктік модульдің байланысын тексеру (сынақ нұсқауларын жіберу).

• Кәсіби техникалық қызмет көрсету

① Қозғалтқыш пен генераторға техникалық қызмет көрсету әдеттегі процедураларға сәйкес жүргізіледі. Техникалық қызмет көрсетуден кейін автоматты іске қосу функциясы сынау қажет (әсер болмайтындығына көз жеткізу үшін).

② Жоғары вольтты модельдер (6кВ) үшін жыл сайын Kecheng жоғары вольтты сертификатталған инженерлер сынақтан өткізу үшін сайтқа барады. жоғары вольтты қауіпсіздікті қамтамасыз ету үшін оқшаулау кедергісі және релелік қорғаныс параметрлері.

Техникалық қызмет көрсету және қызмет көрсету периодтық кесте (толық автоматты эксклюзивті)
