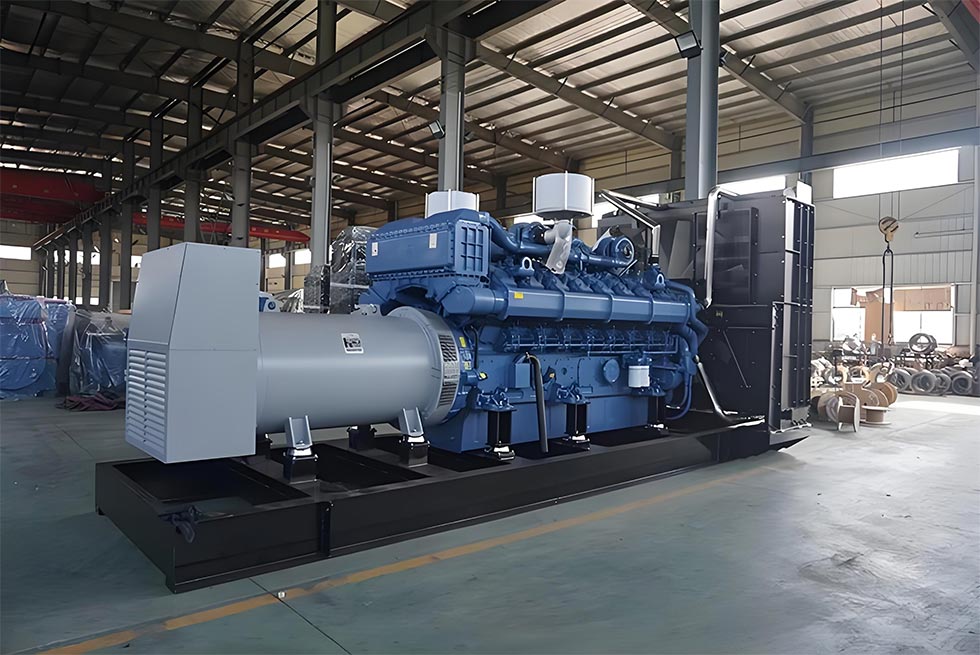

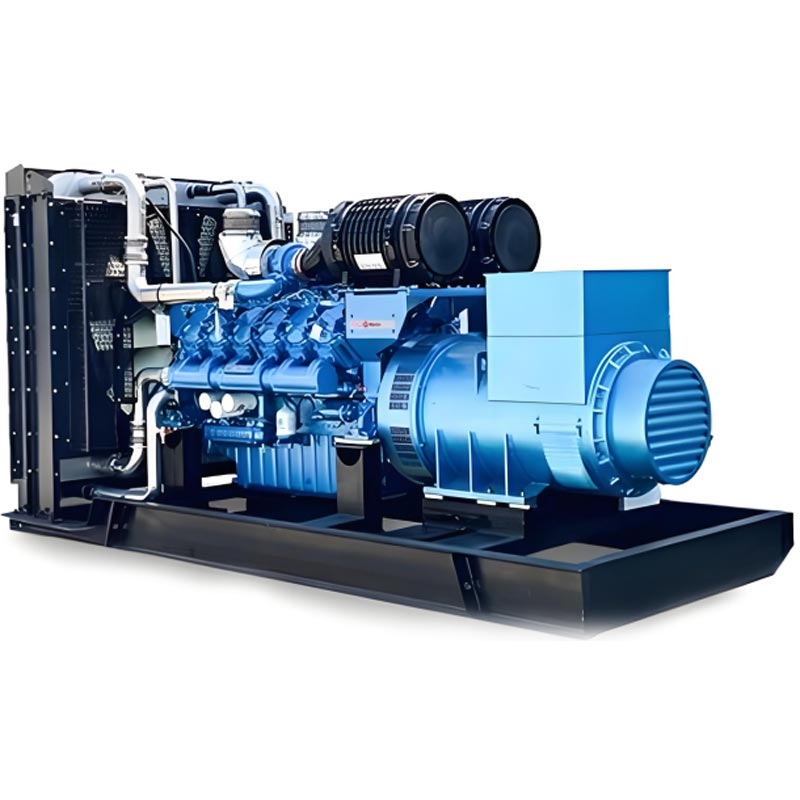

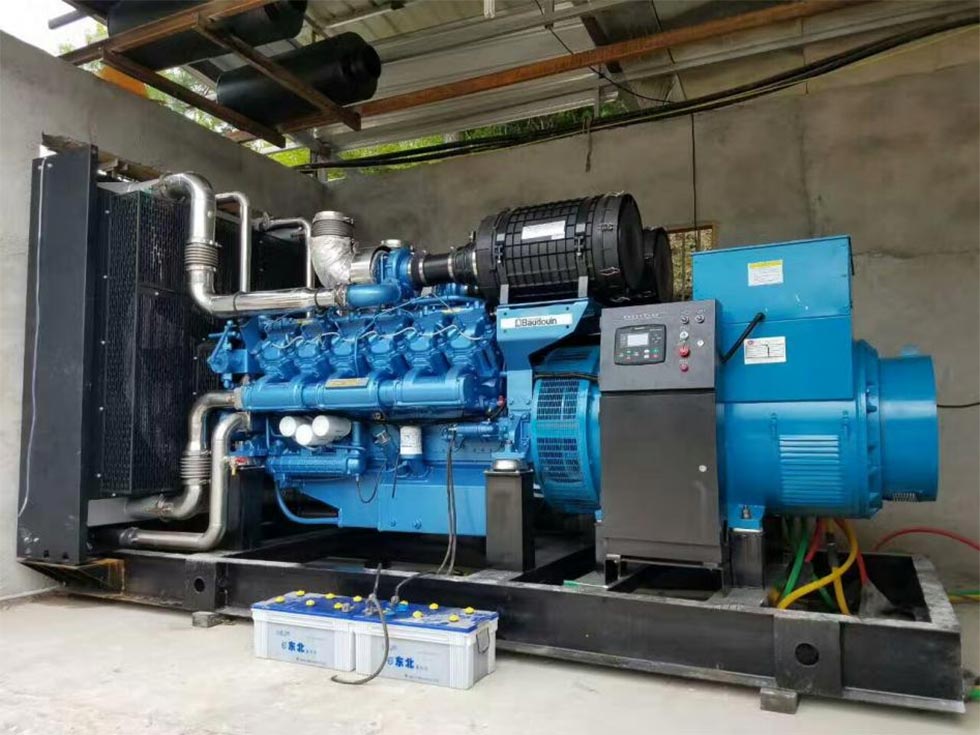

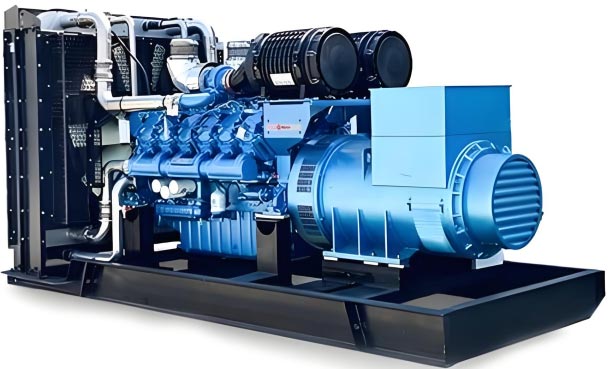

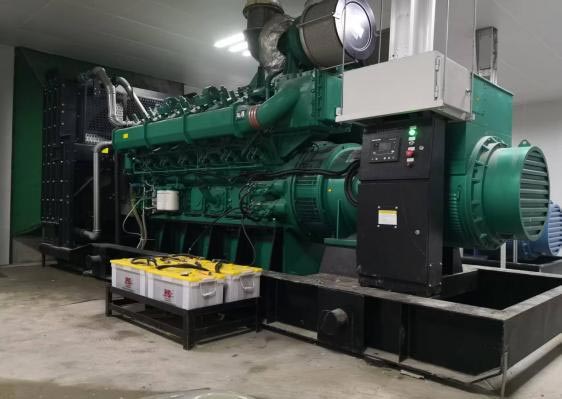

Ауыр дизельдік генераторлар жинағы

Қытайда жасалған Kecheng ауыр дизельдік генератор жинақтары жоғары жүктеме үшін сенімді қуат беру шешімдерін ұсына алады шахталар, ірі өнеркәсіптер немесе деректер орталықтары сияқты сценарийлер. Бұл қондырғылар сериясы Ючайдың ауыр қозғалтқыштарын қабылдайды, Weichai, Cummins және басқа брендтер тиімді генераторлармен және интеллектуалды басқару жүйелерімен біріктірілген қуат ядросы ретінде. Олар ауыр жүктеме әсерлеріне төтеп бере алады және үздіксіз жұмыс істеуге бейімделе отырып, көп блоктың параллель жұмысын қолдайды ауыр жұмыс жағдайлары. Өнім 300-ден 2000 киловаттқа дейінгі теңшелген қуатты қолдайды және қамтамасыз ете алады жоғары вольтты шығыс, жарылыстан қорғалған дизайн немесе контейнерлік интеграция сияқты арнайы конфигурациялар әртүрлі сайттардың нақты техникалық талаптары. Құрылғы тиісті ұлттық стандарттарға және оның негізіне сәйкес келеді компоненттер екі жылға дейін сапа кепілдігін ұсынады. Бұл ауқымды жобаларға қол жеткізу үшін сенімді таңдау қауіпсіз, тұрақты және тиімді қуат көзі.

Қолдану сценарийлері (ауыр жүкті қондырғылар үшін ерекше бейімделу)

1. Ірі өнеркәсіптік өндіріс сценарийлері

• Қолданылатын сценарийлер: автокөлік өндірушілері (штамптау өндірісі, дәнекерлеу роботтары), металлургиялық зауыттар (болат балқытуға арналған домна желдеткіштері, болат прокат жабдықтары), химиялық өнеркәсіптік парктер (ірі реакция ыдыстар, айналмалы су сорғылары)

• Негізгі мән: номиналды іске қосу тоғының 3 есесіне төтеп беру (ауыр жүкті мотор жабдығымен үйлесімді), құрылғының шығуы; 24 сағаттық үздіксіз толық жүктеме жұмысын қолдайды (жылдық жұмыс уақыты ≥ 8000 сағат), өнеркәсіптік өндіріс желілерінің үзілмеуін қамтамасыз ету. Оны зауыттық DCS жүйесімен байланыстыруға болады «жүктемені қажетінше реттеуге» қол жеткізу және энергия шығынын азайту.

2. Тау-кен және ресурстарды дамыту сценарийлері

• Қолданылатын сценарийлер: Ашық кеніштер (тау-кен уатқыштары, тау-кен машиналарына арналған зарядтау жүйелері), жерасты көмір шахталары (желдеткіштер, дренаждық сорғылар, жарылыстан қорғалған түрі қажет), түсті металл кеніштері (минералды өңдеу жабдықтары, балқыту пештері)

• Негізгі құндылық: жарылысқа төзімді дизайнды қабылдау (Ex dⅡB T4), жанғыш және жарылыс қауіпті орталар үшін жарамды шахталар; Корпус жоғары берік марганецті болаттан жасалған (соққыға төзімді және коррозияға төзімді), шахталық шаң мен дірілдің ауыр жұмыс жағдайларына төтеп беру. Мазут арасында қос отынмен ауысуды қолдайды және ауыр мұнай (міндетті емес), шалғай шахталарда отынды тасымалдау құнын төмендету.

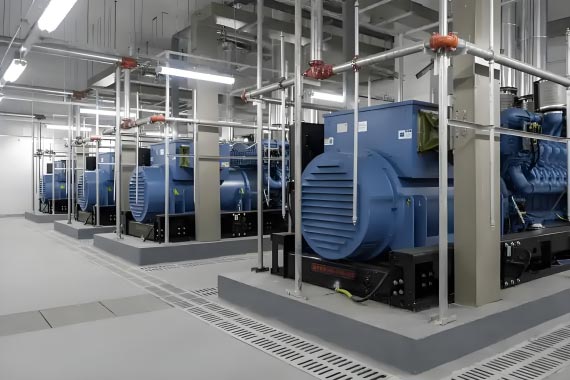

3. Кең ауқымды деректер орталықтары және энергетикалық базалар

• Қолданылатын сценарийлер: өте үлкен деректер орталықтары (сервер кластерлері үшін резервтік қуат, 10 кВ жоғары вольтты қажет етеді шығару), фотоэлектрлік/жел электр станциялары (энергияны сақтауға арналған резервтік қуат, үзік-үзік электр энергиясын өндіруді толтырады. бос орындар), газ электр станциялары (ең жоғары қырыну резервтік қондырғылары)

• Негізгі мән: жоғары вольтты шығыс үлгісі (6кВ/10кВ) жоғары вольтты қуат тарату жүйесімен үйлесімді деректер орталықтары, төмендеу шығындарын азайту. Жоғары қуат сапасы (кернеудің бұрмалану жылдамдығы ≤2%, жиілік тұрақтылығы ≤±0,1Гц), дәл сервер жабдығын қорғау; Бірнеше блоктың параллель қосылуын қолдайды (мысалы, бес 400 кВт тандемде жұмыс істейтін блоктар) деректер орталықтарының кеңейту талаптарын қанағаттандыру үшін.

4. Ауқымды инфрақұрылым және көлік тораптары

• Қолданылатын сценарийлер: магистральдық қызмет көрсету аймақтары (үлкен зарядтау қадалары, жылыту жүйелері), порт терминалдары (контейнер) крандар, тиеу-түсіру жабдықтары), темір жол тораптары (жоғары жылдамдықты электрмен жабдықтау және сигналдық жүйелер. темір жол станциялары), теңіз көпірлері (көпірді жарықтандыру, бақылау жүйелері)

• Негізгі мән: «жиі старт-тоқтауға + құбылмалы жүктемеге» төзімді (мысалы, айлақ крандарының үзіліссіз жұмысы), қондырғының жауап беру жылдамдығы ≤1 секунд; Ол контейнерлік интеграцияны (соның ішінде дыбыс оқшаулауын, жылуды) қабылдайды диссипациялық және отын багы), бұл инфрақұрылым нысандарында жылдам орналастыруға жарамды. ішінде операцияны қолдайды қатал орталар (-30℃-ден 50℃-ке дейін), қашықтағы инфрақұрылымдық жобаларды электрмен жабдықтауды қамтамасыз етеді.

5. Төтенше жағдайлардың муниципалды және қоғамдық сценарийлері

• Қолданылатын сценарийлер: қалалық апаттық құтқару (жер сілкінісі сияқты ірі апаттардан кейін уақытша электрмен жабдықтау және су тасқыны), қалалық канализациялық тазарту қондырғылары (үлкен аэротенктер, шламды тазарту жабдықтары), ірі спорт алаңдары. (жоғары сенімділікті қажет ететін оқиғалар үшін негізгі және резервтік қуат көзі)

• Негізгі мән: үлкен сыйымдылықтағы жанармай багы (1000-5000L) + үздіксіз қуат беретін сыртқы жанармай көзінің интерфейсі 72 сағат бойы жұмыс (авариялық құтқару кезінде жиі жанармай құюдың қажеті жоқ); Жылдам орналастыру мүмкіндігі (контейнерлі үлгілерді келгеннен кейін 6 сағат ішінде пайдалануға болады); Муниципалды төтенше жағдайлар платформасымен байланысыңыз бөлімшелердің күйін қашықтан бақылау және төтенше жағдайларды жою тиімділігін арттыру.

Өнімнің артықшылықтары (ауыр жүкті сценарийлердегі негізгі бәсекеге қабілеттілік)

Техникалық параметрлер (300-2000кВт-қа дейінгі ауыр жүкті модельдер)

Техникалық ерекшеліктері (ауыр жүкті қондырғыларға арналған дизайн)

1. Жетілдірілген қуат жүйесі

• Қозғалтқышты оңтайландыру: Yuchai YC6K (300-800 кВт), Weichai WP15 (800-1500 кВт) және ауыр салмақты қозғалтқыштарды таңдаңыз. Cummins QSK60 (1500-2000 кВт) және қабылдайды: ① Күшейтілген поршеньдер (тозуға төзімді қорытпа + хромдау қабаты, ұзарту) қызмет ету мерзімі 50%-ға; ② Турбокомпрессорлық салқындату жүйесі (кіру ауасының температурасы 40℃ төмендеді, соратын ауа көлемі 30%-ға өсті; ③ Жоғары қысымды жалпы рельсті айдау (қысым 2000бар, толық жану және 5% отын шығынын азайту) ауыр жүкті агрегаттардың «жоғары қуат және жоғары жүктеме» талаптарына сәйкес келеді.

• Генератор технологиясы: щеткасыз өздігінен қозғалатын синхронды генератор қабылданған (жоғары вольтты модель эпоксидті шыны шүберек түтік оқшаулауы, температураға төзімділік дәрежесі H), кернеуді реттеу жылдамдығы ≤±0,5%, қысқа тұйықталу төзімділік уақыты ≥2 секунд (ауыр жүктеме кезінде қысқа тұйықталудың зақымдануын болдырмау үшін). Жоғары вольтты модельдер (6кВ/10кВ) болып табылады талаптарға сәйкес келетін жоғары вольтты ажыратқыш шкафтармен (соның ішінде вакуумдық ажыратқыштармен және релелік қорғаныспен) жабдықталған. GB/T 13540 стандартымен және өнеркәсіптік жоғары вольтты қуат тарату жүйелерімен тікелей үйлесімді.

2. Ауыр жүкті құрылым қоршаған ортаға бейімделген

• Жоғары берік корпус: корпустың жақтауы 16Mn марганецті болаттан (созылу беріктігі ≥510МПа) дәнекерленген және беті соққыға, дірілге және дірілге төтеп бере алатын мырыш + коррозияға қарсы бояумен (тотқа қарсы ≥10) шашылады. тау-кен және инфрақұрылым сценарийлеріндегі коррозия. Жарылыстан қорғалған модельдің барлық электрлік компоненттері Ex dⅡB T4 жарылысқа төзімділік дәрежесі. Биогаз құбыры 304 тот баспайтын болаттан жасалған (қабырғаның қалыңдығы ≥3мм), жанғыш және жарылғыш орталарға жарамды.

• Экстремалды ортаға бейімделу: оңтайландырылған салқындату жүйесі (қос айналымды суды салқындату + мәжбүрлі ауаны салқындату), 50 ℃ дейінгі жоғары температурада толық жүктемеде жұмыс істеуге қабілетті (салқындату мұнарасының тәуелсіз жылу диссипациясы); Оны -30 ℃ төмен температурада іске қосуға болады (майды алдын ала қыздырғыштың «үш алдын ала қыздыру» жүйесімен, салқындатқыш сұйықтықпен жабдықталған алдын ала қыздырғыш және отын қыздырғыш). Шаң өткізбейтін дизайн (ауа сүзгісі үш сатылы фильтрацияны қабылдайды: дөрекі фильтрация + жұқа фильтрация + жоғары тиімді сүзу, сүзу дәлдігі 1 мкм), жоғары шаңмен жұмыс істеуге жарамды шахталардағы жағдайлар.

3. Ауыр жүкті басқарудың интеллектуалды жүйесі

• KCPLC-05 арнайы контроллері:

① Көп блокты параллель басқару: ≤5% жүктемені теңестіру ауытқуымен 8 бірлік параллель жұмысын қолдайды (үшін мысалы, 5 400 кВт бірлік жүктемесі 2000 кВт болғанда, бір блоктың жүктеме ауытқуы ≤ 10 кВт), бұл ауқымды өнеркәсіптік кеңейту талаптарына сәйкес келеді.

② Шамадан тыс жүктемеден қорғау: жүктеме номиналды қуаттың ≥110% екені анықталғанда, ол автоматты түрде жүктеме (шамадан тыс жүктеменің зақымдануын болдырмау үшін). Жүктеменің кенеттен өзгеруі ≥30% болғанда, жанармай беруді жылдам реттеңіз (жауап уақыт ≤0,5 секунд) жылдамдықтың ауытқуын болдырмау үшін.

③ Өнеркәсіптік байланыс: Modbus/RBUS протоколдарын қолдайды, зауыттық DCS жүйелеріне және муниципалды желілерге қосылуға болады. «қашықтан іске қосу және тоқтату, параметрлерді бақылау және ақауларды итеруге» қол жеткізу үшін төтенше платформалар қараусыз сценарийлер.

• Қашықтан пайдалану және техникалық қызмет көрсету платформасы: «Kecheng Electric ауыр жүкті пайдалану және техникалық қызмет көрсету» арқылы «Платформа», келесі нәтижелерге қол жеткізіледі: ① Нақты уақыттағы бақылау (кернеу, ток, отын сияқты 30-дан астам параметрлер) тұтыну, су температурасы және т.б.); ② Ақаулық диагностикасы (мысалы, ақаулардың 200-ден астам түрін автоматты түрде анықтау «судың жоғары температурасы» және «төмен май қысымы» және итергіш ерітінділер); ③ Пайдалану және техникалық қызмет көрсету туралы еске салғыштар (жұмыс уақытына негізделген техникалық қызмет көрсету туралы хабарландыруларды автоматты түрде итеру), пайдалану қиындықтарын азайту және ауыр жүкті қондырғыларға қызмет көрсету.

4. Ұзақ батареяның қызмет ету мерзімі және қауіпсіздік дизайны

• Жанармай және диапазон: 1000-5000 л үлкен сыйымдылықтағы жанармай багымен жабдықталған (304 баспайтын болаттан жасалған, коррозияға қарсы), ол 48-72 сағат бойы толық жүктеме жұмысын қолдайды. Реттелетін ауыр мұнай отын жүйесі (үйлесімді тұтқырлығы ≤180cSt ауыр маймен), ауыр майды қыздыру, сүзу және тасымалдау модульдерімен жабдықталған, азайту үшін қашықтағы өндірістік сценарийлердегі отын шығындары; Сыртқы май көзінің интерфейсі (DN50 фланец), қолдаушы қосылым шексіз төзімділікке қол жеткізу үшін үлкен мұнай сақтау резервуарлары.

• Қауіпсіздікті қорғау: 8 қорғаныс қабатымен жабдықталған, соның ішінде «шамадан тыс жүктеме, қысқа тұйықталу, асқын кернеу, төмен кернеу, судың жоғары температурасы, төмен май қысымы, шамадан тыс жылдамдық және газдың ағуы (жарылыстан қорғалған модель)», Кез келген параметр стандарттан асып кетсе, құрылғы дереу өшіп, дабыл береді. Жоғары вольтты модель «аралдануға қарсы қорғаныспен, шамадан тыс токтан қорғаумен және жерге тұйықтаудан қорғаумен» жабдықталған жоғары вольтты таратуға арналған қауіпсіздік стандарттары. Жанармай жүйесі авариялық өшіру клапанымен жабдықталған (ол өрт кезінде автоматты түрде жабылады) және түтін дабылымен байланыстырылады.

5. Ыңғайлы орналастыру және техникалық қызмет көрсету

• Біріктірілген дизайн: үлкен және ауыр жүкті модельдер контейнерлік интеграцияны қолданады (өлшемдері жолға сәйкес келеді) тасымалдау стандарттарына сәйкес және борттық жүк көліктерімен тасымалдауға болады), біріктірілген генератор қондырғыларымен, отын цистерналарымен, салқындату жүйелері және ішіндегі басқару жүйелері. Келгеннен кейін оларды жай ғана кабельдерді қосу арқылы пайдалануға болады отын құбырлары (орналастыру уақыты ≤6 сағат). «Модульдік дизайнды» қолдайды (қозғалтқыш, генератор және басқару жүйесі болуы мүмкін бөлек бөлшектелген), ауыр бөлшектерге техникалық қызмет көрсетуді және ауыстыруды жеңілдетеді.

• Техникалық қызмет көрсетуді оңтайландыру: үлкен май сыйымдылығы (қуаты 300-800 кВт модельдер үшін май сыйымдылығы 50-100л, ал май ауыстыру циклі 1000 сағатты құрайды, бұл қарапайым ауыр жүкті қондырғыларға қарағанда 20% ұзағырақ). The осал бөлшектер (сүзгілер, белдіктер) стандартталған дизайнды қабылдайды (Вэйчай мен зауыттың бастапқы зауыттарымен үйлесімді) Камминдер) және жергілікті жерден сатып алуға болады. Фюзеляж техникалық қызмет көрсетуге арналған орынмен (ені ≥1,5 метр) сақталған үлкен техникалық қызмет көрсету құралдарының жұмысын жеңілдету.

Қолдану әдісі (ауыр жүкті қондырғыларға арналған стандартты жұмыс)

1. Іске қосу алдындағы тексеру (кәсіби пайдалану және техникалық қызмет көрсету персоналы жүзеге асырады, 30 минут ішінде аяқталады)

2. Іске қосу операциясы (төмен вольтты және жоғары вольтты үлгілерде бар, екі адам арасындағы ынтымақтастықты қажет етеді)

(1)Төмен вольтты үлгі (380В/660В)

1. Алдын ала қыздыруды іске қосу: контроллерді «қолмен» режимге ауыстырып, «үш алдын ала қыздыру» жүйесін іске қосыңыз (қозғалтқыш майы алдын ала қыздыру, салқындатқышты алдын ала қыздыру, отынды алдын ала қыздыру). Төмен температуралы ортада 30-дан 60 минутқа дейін алдын ала қыздырыңыз (қозғалтқыш майының температурасы ≥20℃).

2. Құрылғыны іске қосыңыз: «Бастау» түймесін басыңыз, айналу жылдамдығын қадағалаңыз (біртіндеп 1500р/мин), май қысым (≥0,3МПа) және су температурасы (біртіндеп 70℃ дейін көтеріледі). Параметрлер тұрақтанғаннан кейін (шамамен 5-10 минут), генератордың шығыс қосқышын жабыңыз.

3. Жүктеу процесі: «өнеркәсіптік жүктеме басымдылығы» бойынша кезең-кезеңімен жүктеу (бірінші негізгі жабдық, мысалы, ұсатқыштар/реакторлар, содан кейін қосалқы жабдық). Бастапқы жүктеме номиналды қуаттың 50% аспауы керек. Кейін 30 минут бойы жүгіру, бірте-бірте толық жүктемеге дейін арттыру (бір реттік жүктеме 20% -дан аспауы керек).

(2) Жоғары вольтты үлгілер (6кВ/10кВ)

1. Жоғары вольтты дайындау: техникалық қызмет көрсету персоналы A жоғары вольтты ажыратқыш шкафты тексереді (бұл «жерге қосқыш» ажыратылған және «сөндіргіш» ашық) және техникалық қызмет көрсету персоналы B іске қосады. контроллердің соңында алдын ала қыздыру.

2. Құрылғыны іске қосу: төмен вольтты үлгілердегідей іске қосу процесін орындаңыз. Параметрлер тұрақты болғаннан кейін, техникалық қызмет көрсету персоналы A жоғары вольтты ажыратқыш шкафта жұмыс істейді: «ажыратқышты» жабыңыз → «сұлбаны» жабыңыз ажыратқыш» → жоғары вольтметрді (6кВ±5%/10кВ±5%) бақылаңыз.

3. Торға қосылу жұмысы (қажет болса): Контроллердегі «Торға қосылу» түймесі арқылы фаза және электр қуатының жиілігі автоматты түрде анықталады. Фазалар айырмасы ≤5° болғанда, желілік қосылым болады автоматты түрде жүзеге асырылады. Торға қосылғаннан кейін жүктеме біртіндеп жүктеледі (жүктеме жылдамдығы ≤80%).

3. Жұмысты бақылау (24 сағаттық үздіксіз бақылау)

• Нақты уақыттағы бақылау: негізгі параметрлерді сағатына бір рет жазып алыңыз: кернеу (380В±5%/6кВ±5%), ток (≤ номиналды ток), жиілік (50Гц±0,1Гц), су температурасы (≤95℃), май қысымы (≥0,2МПа), отын шығыны (ауытқу ≤5% жобалау құны);

• Қашықтан бақылау: «Kecheng Heavy Duty Operation and Maintenance» арқылы құрылғының күйін тексеріңіз. Платформа» параметрінің шекті дабылдарын орнатыңыз (мысалы, су температурасы ≥98℃ болғанда дабыл), жүктемені дереу азайтыңыз және дабыл пайда болғанда өшіріп, ақаулықтарды жойыңыз.

• Жүктемелерді басқару: Өнеркәсіптік жүктемелер айтарлықтай өзгергенде (мысалы, шахталық ұсатқыштардың үзіліссіз жұмысы кезінде), жүктеменің кенеттен ұлғаюын немесе азаюын болдырмау үшін (бір реттік жүктеменің өзгеруі ≤30%) кезекшілікке арнайы персоналды тағайындаңыз, және қажет болса, жүктемені қолмен азайтыңыз.

4. Өшіру операциясы (қалыпты өшіру/төтенше өшіру болып бөлінеді)

(1) Қалыпты өшіру

1. Иерархиялық түсіру: Алдымен қосалқы жабдықты өшіріңіз → содан кейін негізгі жабдықты өшіріңіз → Жүктеме 0-ге дейін төмендейді;

2. Төмен вольтты модель: генератордың шығыс қосқышын ажыратыңыз → Қозғалтқышты 5-10 минут бос күйде іске қосыңыз (салқындату үшін қозғалтқыш) → «Тоқтату» түймесін басыңыз.

3. Жоғары вольтты модельдер: Техникалық қызмет көрсету персоналы A «ажыратқышты» ашады → «ажыратқышты» ашады → «жерге қосқыш» жоғары вольтты ажыратқыш шкафта, ал техникалық қызмет көрсету персоналы В машинаны тоқтататын жерде тоқтатады. контроллердің соңы.

4. Қауіпсіздікті жабу: жанармай клапанын жабыңыз (ұзақ уақыт өшіру үшін), контроллердің қуат көзін ажыратыңыз, құрылғыдағы кез келген ағып кетуді немесе құрамдас бөліктің зақымдалуын тексеріңіз және жұмыс деректерін жазып алыңыз.

(2) Төтенше жағдайда өшіру (ақаулық немесе қауіпті жағдайда)

1. Құрылғының «Авариялық тоқтату» түймесін дереу басыңыз (жанармай беруді өшіріп, шығысты ажыратыңыз. коммутатор);

2. Жоғары вольтты үлгілер үшін бір уақытта «ажыратқышты» ашу және «жерге қосуды» жабу қажет. қосқышты» жоғары вольтты ажыратқыш шкафта.

3. Ақаулықтарды жою (мысалы, судың жоғары температурасы → Салқындату жүйесін тексеру, газдың ағуы → ағызуды бастау). Тек ақаулар жойылғаннан кейін қайта іске қосыңыз.

Қауіпсіздік және қорғаныс (ауыр машина қондырғыларын жоғары тәуекелді басқару)

1. Орнату қауіпсіздігі (өнеркәсіптік қауіпсіздік стандарттарына сәйкес)

• Сайтты таңдау және орналасу:

① Орнату алаңы ашық от көздерінен (≥20 метр) және халық тығыз орналасқан жерлерден (≥50) алыс болуы керек. метр). Жердегі жүк көтергіштігі құрылғының салмағынан ≥ 1,5 есе артық болуы керек (мысалы, 20 000 кг үшін бірлігі, ол ≥ 30 000 кг /㎡ болуы керек, іргетасы темірбетонды және қалыңдығы ≥500мм).

② Жоғары вольтты үлгілерді орнату GB 50060 «3-110кВ жоғары вольтты жобалау коды» сәйкес болуы керек. Коммутаторлық қондырғылар». Жоғары вольтты қосқыш шкафы мен қондырғы арасындағы қашықтық кем болмауы керек 2 метр. Қауіпсіздік қоршауын (биіктігі 1,2 метрден кем емес) және «Жоғары вольтты қауіп» орнату керек. белгі ілінуі керек.

③ Жарылыстан қорғалған модельдерді орнату аймағында жақсы желдету болуы керек (сағат сайынғы желдету көлемі құрылғының көлемінен 30 есе кем емес) және газдың ағуы дабылымен (сезімталдығы жоқ) жабдықталуы керек. 0,1%-дан астам VOL), оны шығару жүйесімен байланыстыру керек.

• Электр қауіпсіздігі:

① Төмен вольтты модельдің жерге қосу кедергісі ≤4Ω (мырышталған жалпақ болатты пайдалану, жерге қосу электродының тереңдігі ≥2,5 метр, саны ≥2 дана). Жоғары вольтты модельдердің жерге қосу кедергісі ≤10Ω (тәуелсіз жерге қосу тор, төмен вольтты жерге қосу торынан ≥5 метр қашықтықта).

② Жоғары вольтты кабельдерді кабельдік траншеяларға (құм және кірпішпен) немесе мырышталған болат құбырлар арқылы төсеу керек. механикалық зақымдануды болдырмау. Кабельдің көлденең қимасының ауданын сәйкестендіру қажет (мысалы, 1000кВт/10кВ үшін үлгілерде ≥70мм² мыс кабель қажет).

③ Ол найзағайдан қорғау жүйесімен (найзағай, найзағай сөндіргіш) жабдықталған. ашық кеніштердегі жиі найзағай ортасы және инфрақұрылымдық құрылыс сценарийлері.

• Өртке қарсы қорғаныс конфигурациясы:

① Орнату аймағы 4 8 кг ABC құрғақ ұнтақты өрт сөндіргіштерімен жабдықталған (5 метрден аспайтын қашықтықта). қондырғы), 1 өрт құм шұңқыры (көлемі 2 текше метрден кем емес) және 1 өрт шлангі (ұзындығы кем емес) 20 метрден астам).

② Жанармай багы дербес орнатылған (құрылғыдан кемінде 10 метр қашықтықта), ағып кетуге қарсы бассейнмен жабдықталған. (HDPE сүзуге қарсы мембранамен төселген) және сұйықтық деңгейін өлшейтін құралмен және авариялық өшіру клапанымен жабдықталған.

③ Төтенше өртке қарсы әрекет ету жоспарын әзірлеу және тоқсан сайын бір рет өрт сөндіру жаттығуларын ұйымдастыру (қатысуымен). өрт сөндіру және эвакуациялау тәртібін меңгеру үшін пайдалану және техникалық қызмет көрсету персоналы).

2. Пайдалану қауіпсіздігі (сертификаттары бар кәсіби қызметкерлер кезекшілікте)

• Персоналға қойылатын талаптар:

① Операторларда «Жоғары вольтты электрик сертификаты» және «Арнайы жабдық операторы сертификаты» болуы керек. (ауыр жүкті бөлімшелер үшін ерекше) және Kecheng ұсынған мамандандырылған дайындықтан (16 сағат) өту Өз лауазымдарына кіріспес бұрын электр қуаты.

② Лицензиясы жоқ қызметкерлерге немесе алкогольдік ішімдік ішкендерге құрылғыны басқаруға қатаң тыйым салынады. Жоғары вольтты жұмыс екі адамның ынтымақтастығын талап етеді (бір адам жұмыс істейді, екіншісі қадағалайды). Бұрын операция, «Операция билетінің» дұрыс екеніне көз жеткізіңіз.

③ Жұмыс кезінде жоғары вольтты оқшаулағыш киім, оқшаулағыш аяқ киім және оқшаулағыш қолғап киіңіз (төзімділігі бар). кернеу деңгейі ≥10кВ) және оқшаулағыш құралдарды қолданыңыз (төзімді кернеу сынағынан өткен).

• Жұмысқа қарсы көрсетілімдер:

① Құрылғы жұмыс істеп тұрған кезде жоғары вольтты ажыратқыш шкафтарды ашуға, бөлшектеуге қатаң тыйым салынады. жарылыстан қорғалған құрамдас бөліктерге немесе жоғары температуралы бөлшектерге тиюге (мысалы, ≥500℃ температурасы бар шығару құбырлары), күйік тудыруы мүмкін).

② Жоғары вольтты модельдер үшін желіге қосылу және ажырату қатаң түрде келесі ережелерге сәйкес орындалуы керек. «Операция билеті». Ажыратқышты жүктеме астында тартуға қатаң тыйым салынады (доғаның күйіп қалуын болдырмау үшін).

③ Жанармай құю немесе салқындатқышты қосу кезінде машинаны өшіру керек. Бұрын құрылғы ≤40℃ дейін суығанша күтіңіз осылай жасау. Жанармай құю үшін пластикалық шелектерді пайдалануға қатаң тыйым салынады (статикалық электр тогының тұтануына жол бермеу үшін). үшін жарылыстан қорғалған үлгілерде жұмыс кезінде күкіртсіздендіру құралы мен сүзгіні ауыстыруға қатаң тыйым салынады.

• Төтенше әрекет ету:

① Жоғары вольтты ағып кету: "Апатты тоқтату" түймесін дереу басыңыз → Оқшаулағыш жабдықты киіңіз → жоғары вольтты ажыратқышты ажырату үшін оқшаулағыш штанга → Ағып кету нүктесін (кабельдің зақымдалуы сияқты) табыңыз, содан кейін жөндеу, оқшаулау кедергісін өлшеу үшін мегаомметрді пайдаланыңыз. Ол біліктіліктен кейін ғана машина болуы мүмкін қайта іске қосылды.

② Жанармай ағуы: машинаны өшіріңіз → Жанармай клапанын жабыңыз → Шығару жүйесін іске қосыңыз (жарылыстан қорғалған үлгі) → Ағып кеткен жанармайды майды сіңіретін мақтамен және өртке қарсы құммен тазалаңыз → Ағып кету орнын тексеріңіз (егер фланец тығыздағыш зақымдалған болса, оны ауыстырыңыз) және ағып кетудің жоқтығын растағаннан кейін ғана машинаны іске қосыңыз.

③ Өрт оқиғасы: машинаны өшіріңіз → Өртті сөндіру үшін құрғақ ұнтақты өрт сөндіргіштерді пайдаланыңыз (суды пайдаланбаңыз) жанармай өрттерін сөндіру) → 119 нөміріне қоңырау шалу → Айналадағы адамдарды эвакуациялау → Төтенше жағдайды жою жоспарын іске қосу (мысалы, айналадағы электрмен жабдықтауды тоқтату және жанғыш материалдарды оқшаулау).

3. Қауіпсіздікті қамтамасыз ету (кәсіби команда орындайды)

• Техникалық қызмет көрсету алдындағы дайындықтар:

① Құрылғының негізгі қуат көзін ажыратыңыз (төмен вольтты және жоғары вольтты ажыратқыштар ашық), отынды жабыңыз клапанды орнатыңыз және «Қызмет көрсетілуде, іске қоспаңыз» деген ескерту белгісін іліп қойыңыз.

② Жоғары вольтты модельдер үшін «жерге қосқыш» жабық болуы керек. Электр қуатының жоқтығын растағаннан кейін кернеу детекторы, техникалық қызмет көрсету жүзеге асырылуы мүмкін.

③ Техникалық қызмет көрсету құралдарын дайындаңыз (оқшаулағыш кілттер, жоғары вольтты сынау аспаптары, жарылыстан қорғайтын шамдар), қосалқы бөлшектер (түпнұсқа Kecheng сүзгілері, тығыздағыш тығыздағыштар) және қорғаныс құралдары (оқшаулағыш қолғаптар, көзілдірік).

• Техникалық қызмет көрсету операциясының техникалық сипаттамалары:

①Қозғалтқыш майын ауыстырған кезде оны құрылғы суығаннан кейін (≤40℃) жасау керек. Пайдаланылған май болуы керек арнайы контейнерде қайта өңделеді (өңдеу үшін білікті мекемеге тапсырылады, қоршаған ортаға жауап береді қорғау талаптары).

②Жоғары вольтты ауыстырып-қосқыш шкафтарына қызмет көрсету кезінде жоғарғы деңгейдегі қуат көзін ажырату керек. 2500 В пайдаланыңыз оқшаулау кедергісін тексеру үшін мегаомметрді (≥100МΩ) және контактілерді тазалаңыз (жұқа тегістеуішпен жылтыратыңыз және өткізгіш пастаны қолданыңыз).

③Жарылыстан қорғалған үлгілерге қызмет көрсету кезінде ұшқын шығаратын құралдарды пайдалануға қатаң тыйым салынады (мысалы, болат кілттер; орнына мыс кілттерді пайдалану керек). Техникалық қызмет көрсетуден кейін газ өткізбейтіндігін тексеру қажет (жарылыстан қорғалған бетке сабынды су жағыңыз; көпіршіктер болмаса, ол жарамды).

• Кәсіби техникалық қызмет көрсету

①Қозғалтқыш клапанының саңылауын реттеу, генератордың оқшаулауын сынау және жоғары вольтты реле сияқты кешенді техникалық қызмет көрсету қорғанысты калибрлеуді Kecheng Electric Power компаниясының сатудан кейінгі ауыр жүкті инженерлері орнында жүргізуі керек. (жылына бір рет, тегін қызмет көрсету).

②Техникалық қызмет көрсетуден кейін "жүктеме сынағы" (номиналды қуаттың 80% дейін жүктеу және 1 сағат бойы жұмыс істеу) жүргізілуі керек. Тек бақылау параметрлерінде ауытқулар болмаған кезде оны іске қосуға болады.

Техникалық қызмет көрсету циклінің кестесі (ауыр жүкті үлгілер үшін ерекше)
