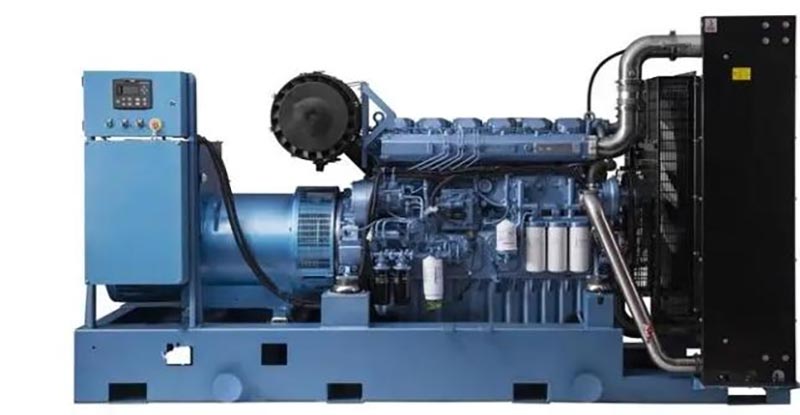

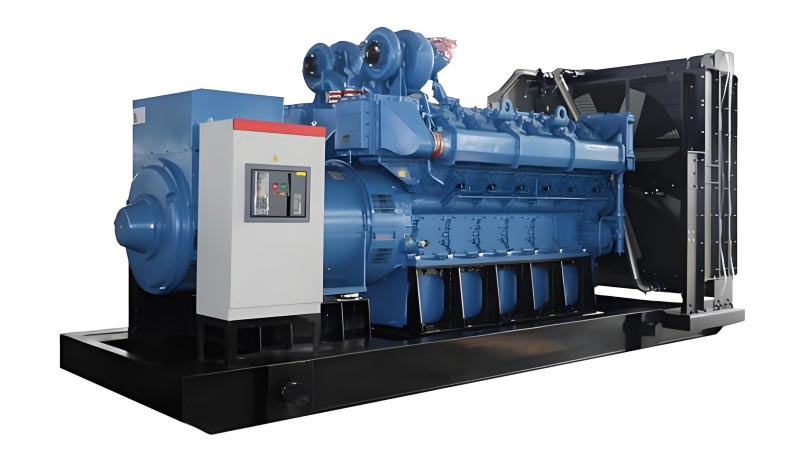

Жоғары қуатты дизельдік генераторлар жинағы

Қытайда Kecheng жасаған жоғары қуатты дизельдік генератор жиынтығы ауыр жүктемені іске қосу және үздіксіз қажеттіліктерді қанағаттандыра алады операция. Ол көп машиналық параллельді қолдау үшін өздігінен әзірленген жоғары вольтты интеллектуалды контроллерді біріктіреді. қосылу және жоғары вольтты бақылау, ал жұмыс тұрақты және сенімді. Қорғаныс құрылымы жабдық берік және әртүрлі қоршаған орта жағдайларына бейімделе алады. Өнім ұлттық талаптарға қатаң сәйкес келеді техникалық стандарттар. Негізгі компоненттер ұзағырақ кепілдік мерзімімен қамтамасыз етілген және қуат неғұрлым көп болса, соғұрлым ұзағырақ болады кепілдік уақыты. Ол ірі зауыттардағы, шахталардағы негізгі, резервтік немесе ең жоғары қырыну қуат көзіне жақсы бейімделуі мүмкін. ауыр инфрақұрылым, энергетикалық базалар және басқа да орындар, әсіресе жоғары жүктемесі бар ауыр жүкті қолдану сценарийлері үшін қолайлы электрмен жабдықтаудың стандарттары мен үздіксіз талаптары. Отандық зауыт ретінде Kecheng қамтамасыз етуге міндеттенеді осындай маңызды талаптарға арналған кәсіби электрмен жабдықтау шешімдері.

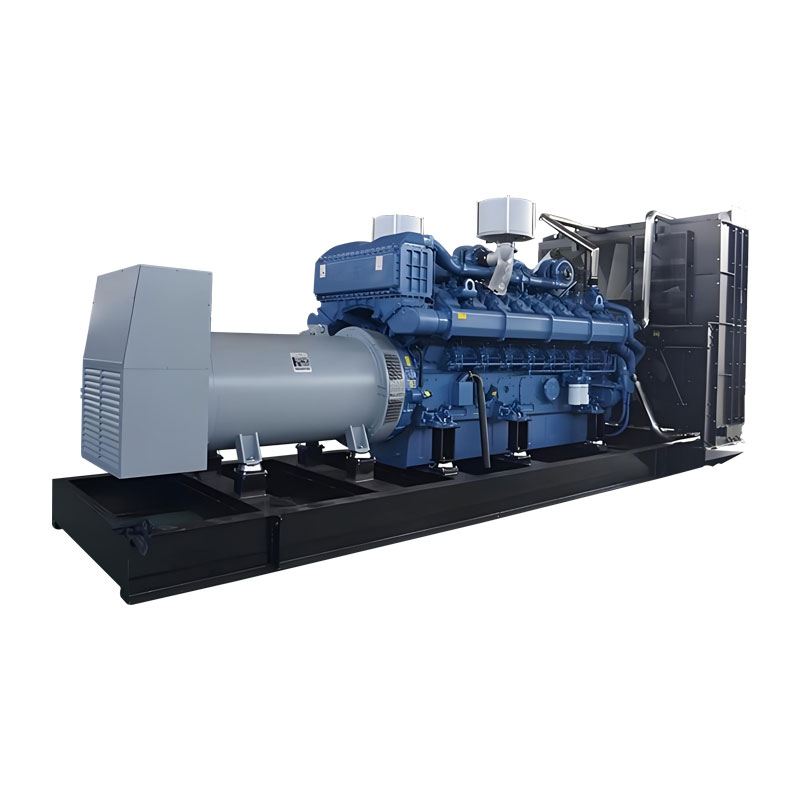

Kecheng 800-3000KW жоғары қуатты дизельдік генераторлық қондырғылар талаптарға жауап ретінде жасалған негізгі жабдық болып табылады. үш қуат диапазонын қамтитын «өнеркәсіптік ауыр жүкті электрмен жабдықтау + энергетикалық жүйе кепілі»: 800-1500 кВт (үлкен), 1500-2000КВт (өте үлкен) және 2000-3000КВт (ауыр жүк) төмендегідей:

Қолдану сценарийлері (жоғары қуатқа арналған бейімделу)

1. Кең ауқымды өнеркәсіптік өндіріс сценарийлері (800-2000КВт)

• Қолданылатын сценарийлер: автокөлік өндірушілері (штамптау өндірістік желілері, дәнекерлеу роботтары топтары), металлургиялық зауыттар (болат балқытуға арналған домна желдеткіштері, болат прокат жабдықтары), химиялық өнеркәсіптік парктер (ірі реакциялық ыдыстар, айналмалы су сорғысының кластерлері)

• Негізгі мән: номиналды іске қосу тоғының үш есесіне төтеп бере алады (ауыр мотор жабдығымен үйлесімді, мысалы, 2000 кВт қондырғысы 6000 кВт қозғалтқышты іске қосуы мүмкін болғандықтан, құрылғының сөнуіне жол бермейді. 24 сағат үздіксіз жұмысты қолдайды толық жүктемеде жұмыс (жылдық жұмыс уақыты ≥ 8 000 сағат) өндірістік желі үзілмеуін қамтамасыз етеді. Ол Жыл сайынғы энергияны үнемдеу жылдамдығымен «жүктемені қажетінше реттеуге» қол жеткізу үшін зауыттық DCS жүйесімен байланыстыруға болады 8%-дан 12%-ға дейін.

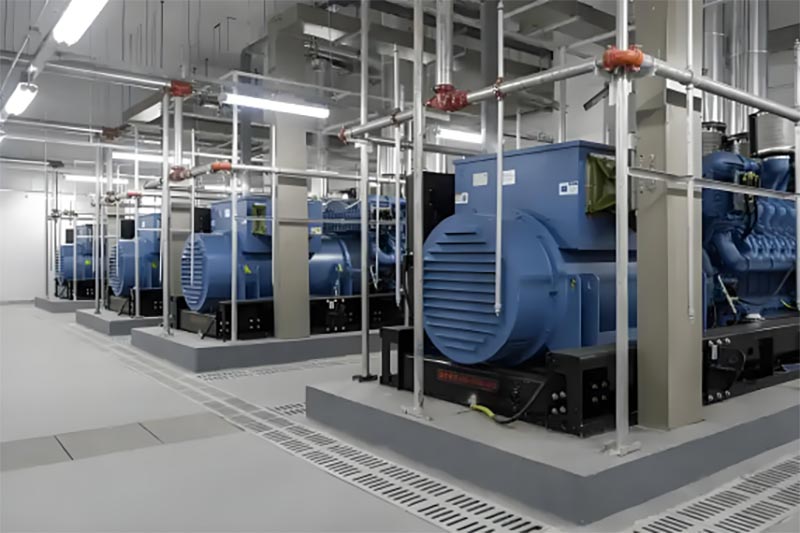

2. Өте үлкен деректер орталығының сценарийлері (1500-3000KW)

• Қолданылатын сценарийлер: трансшекаралық бұлтты есептеу орталықтары (100 000 + кабинеттік сервер кластерлері, 10кВ/35кВ жоғары вольтты электр қуатын тарату), қаржылық деректер орталықтары (негізгі сауда жүйелері үшін резервтік қуат көзі, нөл үзіліс талаптары)

• Негізгі мән: жоғары вольтты модельдер (10кВ/35кВ) жоғары вольтты қуат таратуға тікелей қосылған. төмендеу шығындарын азайту (төмен вольтты қондырғылармен салыстырғанда энергияны 5%-8% үнемдеу) деректер орталығының жүйесі. Жоғары қуат сапасы (кернеудің бұрмалану жылдамдығы ≤2%, жиілік тұрақтылығы ≤±0,1Гц), дәл серверлерді қорғау; Параллельді қолдайды кеңейту талаптарын қанағаттандыратын бірнеше блоктарды қосу (тандемде жұмыс істейтін үш 1000 кВт қондырғысы сияқты) деректер орталықтары. Бір блоктың істен шығуы жалпы қуат көзіне әсер етпейді.

3. Тау-кен және ресурстарды дамыту сценарийлері (1000-2500КВт)

• Қолданылатын сценарийлер: Ашық кеніштер (тау-кен уатқыштары, тау-кен машиналарына арналған зарядтау жүйелері), жерасты көмір шахталары (вентиляторлар, дренаждық сорғылар, жарылыстан қорғалған түрлері), түсті металл кеніштері (минералды өңдеу жабдықтары, балқыту пештері)

• Негізгі мән: жарылыстан қорғалған модель Ex dⅡB T4 стандартына сәйкес келеді және жанғыш және шахталардағы жарылғыш орталар; Қозғалтқыш «ауыр май/дизельді қос отынмен ауыстырып қосуды» (қосымша) қабылдайды, ол шалғайдағы шахталар үшін отын тасымалдау құнын төмендету. Корпус жоғары берік марганец болаттан жасалған (соққыға төзімді және коррозияға төзімді), шахта шаңының ауыр жұмыс жағдайларына төтеп беруге қабілетті және діріл, MTBF ≥ 15 000 сағат.

4. Порт және ауыр инфрақұрылым сценарийлері (800-2000КВт)

• Қолданылатын сценарийлер: халықаралық порттар (контейнерлік айлақ крандар, портал крандар), көлденең көпірлер (көпірлер) жарықтандыру, бақылау жүйелері, желге төзімді жабдықтар), темір жол тораптары (жоғары вольтты тартқыш қуат көзі жүрдек теміржол вокзалдары)

• Негізгі мән: «жиі старт-тоқтауға + құбылмалы жүктемеге» төзімді (мысалы, айлақ крандарының үзіліссіз жұмысы), кернеудің ауытқуын болдырмайтын қондырғының жауап беру жылдамдығы ≤1 секунд; Жоғары вольтты шығыс (10кВ) мыналармен үйлесімді порттардың жоғары вольтты тарату желісі, трансформаторлардың конфигурациясын азайту. IP54 қорғау (IP65 үшін кейбір үлгілер) жоғары тұзды шашырату және порттардағы ылғалды орта үшін қолайлы, бүкіл жұмыс уақытында тоқтап қалу туралы алаңдамаңыз. жыл.

5. Энергия базасы және қырынудың шыңы сценарийлері (1500-3000КВт)

• Қолданылатын сценарийлер: фотоэлектрлік/жел станциялары (үзілістерді толтыру үшін энергияны сақтауға арналған резервтік қуат көздері электр қуатын өндірудегі бос орындар), газ электр станциялары (торлық жүктеменің ауытқуын тегістеуге арналған қырыну резервтік қондырғылары), Шалғай аудандардағы тәуелсіз электр желілері (аралдар, үстірттер, негізгі қуат көзі сияқты)• Негізгі құндылық: шыңы қырыну жауап беру уақыты ≤10 секунд, бұл электр желісінің жүктеме аралығын тез толтыра алады (мысалы, жел қуаты төмендегенде күрт); Биіктік үлгісі үшін қуатты түзету коэффициенті (5000 метр биіктікте) ≥0,85, ал Төмен температура үлгісі үшін іске қосу сәттілігі (-30℃) ≥99% құрайды. Электр желісімен байланысты қолдау диспетчерлік жүйе «ең жоғары алқаптағы электр энергиясының бағасын оңтайландыруға» қол жеткізу және энергияны пайдалану шығындарын азайту.

Өнімнің артықшылықтары (жоғары қуатты негізгі бәсекеге қабілеттілік)

Техникалық параметрлері (Толық қуат диапазоны 800-3000КВт)

Техникалық ерекшеліктері (жоғары қуатты эксклюзивті дизайн)

1. Жетілдірілген қуат жүйесі

• Қозғалтқышты оңтайландыру:

① 800-1500КВт: Yuchai YC6C «жоғары қысымды ортақ рельсті (2000бар) + турбокомпрессорлық салқындатуды» қабылдайды, ол артады жану тиімділігін 15%-ға арттырады және май ауыстыру циклін 1000 сағатқа дейін ұзартады.

② 1500-2000KW: Cummins QSK60 V-типті 16 цилиндрлі құрылымды ұсынады. Цилиндр блогы вермикуладан жасалған ауыр жүктемелерге төтеп бере алатын графит шойын (беріктігі қарапайым шойыннан 70% жоғары). әсерлері.

③ 2000-3000КВт: MAN D2876 шығарындыларды кейінгі тазарту жүйесі (SCR+DPF), Еуро V/АҚШ 4-деңгейінің соңғы шығарылымына сәйкес келеді стандарттар және қоршаған ортаны қорғаудың жаһандық талаптарына бейімделу.

• Генератор технологиясы:

①Жоғары вольтты генератор (6кВ/10кВ/35кВ) температураға төзімділігі бар эпоксидті шыны мата түтіктермен оқшауланған. дәрежесі H (180℃) және қысқа тұйықталуға төзімділік уақыты ≥2 секунд.

② Импортталған қоздыру жүйелерімен жабдықталған (мысалы, Стэнфорд, Марафон), кернеуді орнату уақыты ≤0,3 секунд, кернеуді реттеу жылдамдығы ≤±0,5% және ол жүктеме соққысына күшті қарсылыққа ие.

2. Жоғары вольтты таратудың интеграциялық технологиясы

• Жоғары вольтты тарату құрылғылары: ABB/Siemens вакуумдық ажыратқыштарымен және релелік қорғаныс құрылғыларымен біріктірілген (шамадан тыс ток, асқын кернеу, жерге тұйықтаудан қорғау), ол GB 50060 «3-110кВ жоғары вольтты жобалау коды» сәйкес келеді. Коммутатор қондырғылары» және пайдаланушының жоғары вольтты электр желісіне тікелей қосылуы мүмкін.

• Тор қосылымын басқару: PCC нүктесімен жабдықталған мемлекеттік желі/кәсіпорын микроторымен желілік қосылымды қолдайды. (жалпы қосылым нүктесі) бақылау құрылғысы, GB/T 19939 «Желіге қосылуға арналған техникалық талаптарға» сәйкес келеді. Дизельдік генераторлардың жұмысы», және желіге қосылу кезінде ағындық ток болмайды;

• Оқшаулауды бақылау: жоғары вольтты орамалардың оқшаулау кедергісін нақты уақытта бақылау (≥100МΩ), жоғары вольтты апаттардың алдын алу үшін оқшаулау төмендеген кезде автоматты дабыл.

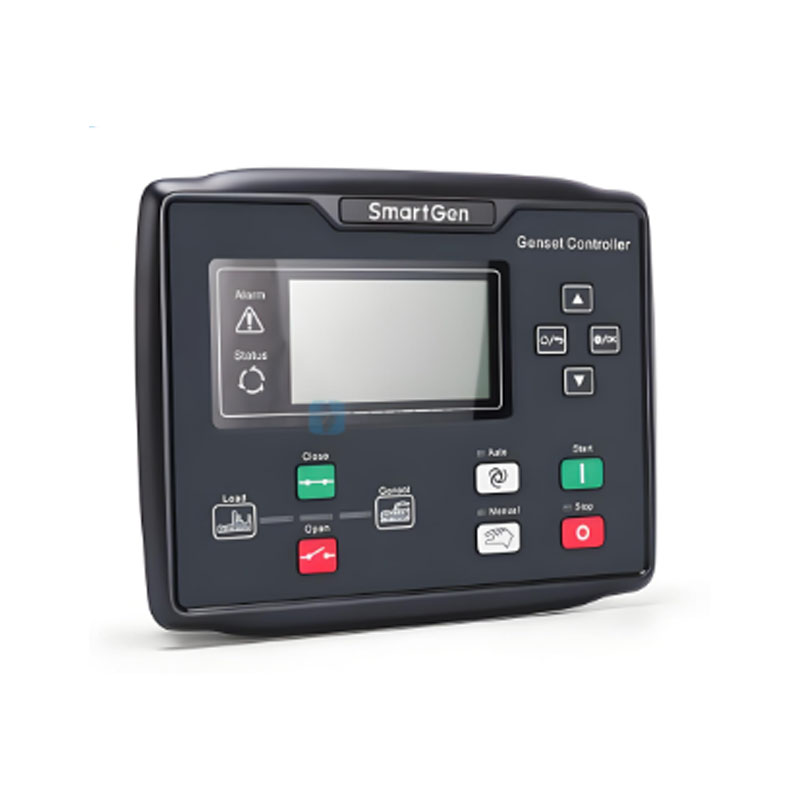

3. Интеллектуалды басқару жүйесі (KCPLC-06 жоғары вольтты нұсқасы)

• Негізгі функциялар:

① Параметрлерді толық бақылау: жоғары кернеу/ток, қуат коэффициенті, қуат өндіру, қозғалтқыш суын көрсету температура/май қысымы және басқа 30+ параметрлер, деректерді сақтауды қолдау (1 жылдық тарихи деректер);

② Көп машинаның параллель жұмысы: 8 бірлік параллель жұмысты қолдау, жүктеме балансының ауытқуы ≤5% (мысалы, 3 1000 кВт жалпы жүктемесі 2800КВт, бір жүктеме ауытқуы ≤70КВт болатын қондырғылар);

③ Қашықтан пайдалану және техникалық қызмет көрсету: 4G/спутниктік желі арқылы ол қашықтан іске қосу мен тоқтатуды, параметрді жүзеге асыра алады мобильді APP/ДК-де тексеру және ақаулықтарды басу және өнеркәсіптік DCS/электр желісінің диспетчерлік жүйесімен байланысты қолдау.

④ Қырыну шыңын оңтайландыру: шығыс қуатын шың мен алқаптың электр қуатына сәйкес автоматты түрде реттеңіз тордың бағасы (ең жоғары уақытта толық жүктеме, алқап уақытында жүктемені азайту), жылдық 10%-дан 15%-ға дейін үнемдеу электр шот.

4. Ауыр жүкті қорғау және қоршаған ортамен үйлесімділік

• құрылымды қорғау:

① Корпустың жақтауы 16Mn марганец болатымен дәнекерленген (созылу беріктігі ≥510МПа), беті мырыш + шашыратылған коррозияға қарсы бояу (тотқа төзімділік дәрежесі ≥10), тұзды шашырату сынағы ≥1000 сағат;

②  Жарылыстан қорғалған түрдегі барлық электрлік құрамдас бөліктер Ex dⅡB T4 дәрежесі және жарылысқа төзімді тығыздағыш. ұшқынның ағып кетуін болдырмау үшін кабель интерфейстері үшін қосылыстар қолданылады;

• Экстремалды орталарға бейімделу

① Жоғары температура ортасы (50℃): Жылуды тәуелсіз тарату үшін қос салқындату мұнараларымен жабдықталған құрылғы толық жүктемеде жұмыс істей алады.

② Төмен температура ортасы (-30℃): Қозғалтқыш майын алдын ала қыздырғыштың, салқындатқыш сұйықтықтың "үш алдын ала қыздыру" жүйесін орнатыңыз алдын ала қыздырғыш және отын жылытқышы, іске қосу сәттілігі ≥99%.

③ Үстірт ортасы (5000 метр) : Қуатпен қабылдау жүйесін оңтайландыру (көтеру қысымын 20%-ға арттыру) жоғары биіктікте қуаттың әлсіреуін болдырмау үшін ≥0,85 түзету коэффициенті.

5. Батареяның ұзақ қызмет ету мерзімі және ыңғайлы техникалық қызмет көрсету

• Жанармай жүйесі: 3000-5000L (304 тот баспайтын болаттан жасалған) үлкен сыйымдылығы бар жанармай багымен жабдықталған, толық жүктеме диапазоны 20-30 сағат. Шексіз батареяға қол жеткізу үшін сыртқы май цистерналарын (DN100 фланецті интерфейс) қолдайды өмір. Қос отындық нұсқаларды (дизель/ауыр май) ауыстыруға болады, ал ауыр мұнайдың құны бұрынғысынан 30% төмен. дизель.

• Техникалық қызмет көрсету және оңтайландыру:

① Үлкен май сыйымдылығы (қуаты 800-1500 кВт модельдер үшін май сыйымдылығы 200-300 л, ал май ауыстыру цикл 1000 сағат);

② Осал бөлшектер (сүзгілер, белдіктер) стандартталған дизайнды қабылдайды, халықаралық брендтермен үйлесімді және жергілікті жерден сатып алу керек.

③ Машинаның корпусы үлкен тексеру есігімен (ені ≥1,5 метр) сақталған, бұл ауыр жөндеу құралдарын пайдалану. Тексеру уақыты ұқсас өнімдермен салыстырғанда 30%-ға қысқарды.

Қуатты таңдау (жоғары қуатты дәл сәйкестендіру)

1. Негізгі таңдау негізі

2.Типтік сценарийлер үшін қуат ұсынысы

Қолдану әдісі (жоғары қуат үшін ерекше операция)

1. Іске қосу алдындағы тексеру (кәсіби топ жүргізеді, 60 минут ішінде аяқталады)

2. Іске қосу операциясы (жоғары вольтты және желіге қосылған үлгілерде бар, екі адамдық ынтымақтастықпен)

(1) Жоғары вольтты желіге қосылмаған модель (өнеркәсіптік негізгі және резервтік қуат)

1. Алдын ала қыздыруды іске қосу: контроллер «қолмен» режимге ауысады және «үш алдын ала қыздыру» жүйесін іске қосады. (төмен температуралы ортада 60-120 минут алдын ала қыздыру, май температурасы ≥20℃);

2. Қозғалтқышты іске қосыңыз: «старт» түймесін басыңыз (гидравликалық іске қосу), жылдамдықты қадағалаңыз (біртіндеп 1500р/мин дейін көтеріліңіз), май қысымы (≥0,3МПа), су температурасы (біртіндеп 70℃ дейін көтеріледі) және параметрлер 10 минут бойы тұрақты;

3. Жоғары кернеуді жабу: Пайдалану және техникалық қызмет көрсету персоналы A параметрлердің қалыпты екенін растайды контроллердің соңы, пайдалану және техникалық қызмет көрсету персоналы B жоғары вольтты тарату құрылғысында жұмыс істейді: жабыңыз «ажыратқыш» → «вакуумдық ажыратқышты» жабыңыз → жоғары вольтметрді (6кВ/10кВ±5%) бақылаңыз;

4. Бағалы жүктеме: «20%→50%→80%→100%» деңгейлі жүктемеге сәйкес (кезеңдік интервалға 10 минут), соққыдан аулақ болыңыз жүк.

(2) Торға қосылған модельдер (Қорынудың ең жоғары қуаты/Дерек орталығы)

1. Торға қосылған дайындық: контроллер «торға қосылған» режиміне ауысады және желіге қосылғанын орнатады. параметрлері (кернеу, жиілік және фаза торға сәйкес);

2. Синхронды анықтау: контроллер құрылғы мен тордың синхрондылығын автоматты түрде анықтайды (кернеу айырмашылық ≤5%, жиілік айырмашылығы ≤0,1Гц, фазалар айырмашылығы ≤5°) және автоматты түрде желі қосылымын шығарады шарттарды орындағаннан кейін нұсқау беру;

3. Торға автоматты қосылу: вакуумдық ажыратқыш автоматты түрде жабылады, құрылғы қуат көзіне қосылады. тор, ал контроллер шығыс қуатын автоматты түрде реттейді (электр желісінің жүктеме сұранысына сәйкес).

4. Жұмыс мониторингі: желіге қосылған қуат пен қуат коэффициентін нақты уақыт режимінде бақылау (қазіретті сақтау 0,8-0,9) артық токтың және асқын кернеудің алдын алу үшін.

3. Жұмысты бақылау (тәулік бойы үзіліссіз, арнайы персонал кезекшілікте)

• Нақты уақыттағы бақылау: әр 30 минут сайын жазу: жоғары кернеу (6кВ/10кВ±5%), ток (≤ номиналды ток), жиілік (50Гц±0,1Гц), қозғалтқыш суының температурасы (≤95℃), май қысымы (≥0,2МПа), оқшаулау кедергісі (≥100МΩ);

• Ерекше жағдайды өңдеу:

① Жоғары вольтты оқшаулаудың төмендеуі: жүктемені дереу азайтып, машинаны өшіріңіз және генераторды тексеріңіз орамдар (шаңды тазалап, оқшаулауды сынау);

② Қозғалтқыштағы судың жоғары температурасы: Салқындату жүйесіндегі таразыны тазалап, салқындату мұнарасының желдеткішін тексеріңіз.

③ Торға қосылған қуат ауытқуы: электр желісінің диспетчеріне хабарласыңыз, құрылғының шығысын реттеңіз және желіден ажырату;

• Апаттық өшіру: «жоғары вольтты қысқа тұйықталу», «қозғалтқыш қашып кету» немесе «майдың қатты ағуы» жағдайында, дереу «Төтенше өшіру» түймесін басыңыз (отынды өшіріп, жоғары вольтты ажыратқышты ажыратыңыз).

4. Өшіру операциясы (жоғары вольтты апаттарды және құрамдас бөліктердің зақымдануын болдырмау үшін

1. Иерархиялық түсіру: Торға қосылмаған үлгілер үшін: Біртіндеп 20% жүктемені азайту → Жүктемені 0-ге дейін түсіру; Торға қосылған модельдер: Ажырату үшін электр желісін диспетчерлеуге жүгініңіз → Контроллер жүктемені автоматты түрде 0-ге дейін азайтады→ Торға қосылған автоматты ажыратқышты ажыратыңыз.

2. Жоғары вольтты өшіру: техникалық қызмет көрсетуші В жоғары вольтты ажыратқыш шкафта жұмыс істейді: «вакуумды ашыңыз ажыратқыш» → «ажыратқышты» ашыңыз → «жерге қосқышты» жабыңыз (разряд).

3. Өшіру және салқындату: Қозғалтқышты 15-20 минут бос режимде іске қосыңыз (цилиндр блогы мен турбокомпрессорды салқындату үшін) және содан кейін «Өшіру» түймесін басыңыз.

4. Қауіпсіздікті жабу: жанармай клапанын жабыңыз (ұзақ уақыт өшіру үшін), контроллердің қуат көзін ажыратыңыз, жоғары қысымды жүйеде ағып кетуді немесе құрамдас бөліктердің зақымдалуын тексеріңіз және жұмыс деректерін (қуат генерация, отын шығыны, ақаулар).

Қауіпсіздік және қорғаныс (жоғары қуат және жоғары вольтты сипаттамалар)

1. Орнату қауіпсіздігі (жоғары вольтты және ауыр жұмыс сипаттамалары)

• Сайтты таңдау және орналасу:

① Орнату аймағын ашық оттан (≥15 метр) және жанғыш және жарылғыш заттардан (≥20) алыс ұстау керек. метр). Жоғары вольтты қосқыш шкафы мен құрылғы арасындағы қашықтық ≥3 метр болуы керек. Қауіпсіздік қоршауы (≥1,2 метр) орнатылып, «Жоғары кернеу қаупі» белгісін ілу керек.

② Жердегі жүк көтергіштігі құрылғының салмағынан 1,5 есе кем болмауы керек (мысалы, 20 000 кг бірлік, ол 30 000 кг / ㎡ кем болмауы керек). Темірбетон іргетасы (қалыңдығы кем емес 500 мм-ден астам) қабылдануы керек, ал іргетас пен іргетас арасында серіппелі діріл оқшаулағыштары орнатылуы керек. бірлік (діріл беруді азайту үшін).

③ Жоғары вольтты кабель төсеу: кабельдік траншеяларды (құм және кірпішпен) пайдаланыңыз немесе мырышталған болат құбырлардан (қабырға) өтіңіз. қалыңдығы ≥5мм) және кабель қимасына сәйкес келеді (мысалы, 10кВ/2000КВ модельдер үшін, ≥120мм² мыс кабельдер қажет) механикалық зақымдануды болдырмау үшін.

• Жоғары вольтты қауіпсіздік

① Құрылғыны жерге тұйықтау: жоғары вольтты жағында жерге тұйықтау кедергісі ≤10Ω, ал төмен вольтты жақта жағы, ол ≤4Ω болуы керек. Ол тәуелсіз жерге қосу торына қосылуы керек (қашықтығы ≥5 метр басқа жабдықтың жерге қосу торлары).

② Оқшаулау сынағы: Орнатқаннан кейін жоғары вольтты оқшаулау кедергісін тексеру үшін 2500 В мегаомметрді пайдаланыңыз. орама (≥100МΩ). Тек сынақтан өткеннен кейін ғана қуат беруге болады.

③ Найзағайдан қорғау: найзағайларды (қорғау радиусы құрылғының өлшемінен ≥ 1,5 есе үлкен) және найзағайды орнатыңыз. жоғары вольтты құрамдас бөліктердің найзағай соғуынан зақымдануын болдырмау үшін (жоғары вольтты жағында параллельді) тоқтатқыштар.

• Өртке қарсы қорғаныс конфигурациясы:

①Орнату алаңы 4 8 кг ABC құрғақ ұнтақты өрт сөндіргіштерімен, 2 CO₂ өрт сөндіргіштерімен жабдықталған. (арнайы жоғары қысымды жабдық үшін) және 1 өрт құмы (көлемі ≥5 м³).

② Жанармай багы дербес орнатылған (құрылғыдан кемінде 15 метр қашықтықта), ағып кетуге қарсы бассейнмен жабдықталған. (HDPE сүзуге қарсы мембранамен төселген) және сұйықтық деңгейін өлшейтін құралмен және авариялық өшіру клапанымен жабдықталған.

③ Төтенше өртке қарсы әрекет ету жоспарын әзірлеу және тоқсан сайын бір рет өрт сөндіру жаттығуын ұйымдастыру (толық қатысумен) пайдалану және техникалық қызмет көрсету тобы).

2. Жұмыс қауіпсіздігі (жоғары вольтты және ауыр жұмыс тәуекелін бақылау)

• Персоналға қойылатын талаптар:

①Операторларда «Жоғары вольтты электрик сертификаты» және «Арнайы жабдық операторы сертификаты» болуы керек. (Ауыр жүк бөлімшесі)», және жұмысқа кіріспес бұрын Кеченг 32 сағаттық мамандандырылған дайындықтан кейін бағалаудан өтеді. хабарламалар.

② Жоғары вольтты жұмыс екі адамның ынтымақтастығын талап етеді (бір адам жұмыс істейді және бір адам бақылайды). Жұмыс алдында «Жоғары вольтты пайдалану билетін» толтырып, қателер жоқтығын растағаннан кейін, жалғастыру.

③Жұмыс істеу кезінде жоғары вольтты оқшаулағыш киім, оқшаулағыш аяқ киім және оқшаулағыш қолғап киіңіз (төзімділігі бар). кернеу деңгейі ≥10кВ) және оқшаулағыш құралдарды (төзімділік кернеу сынағынан өткен және шегінде) пайдаланыңыз. жарамдылық мерзімі).

• Жұмысқа қарсы көрсетілімдер:

① Лицензиясы жоқ қызметкерлерге және алкогольдік ішімдік ішкендерге жоғары вольтты жүйені басқаруға тыйым салынады.

② Ажыратқышты жүктеме астында тартпаңыз (доғаның күйіп қалуын және жабдықтың зақымдалуын болдырмау үшін).

③ Жоғары қысымды құрамдас бөліктерді бөлшектеуге немесе жоғары температуралы бөлшектерге (мысалы, шығатын газдар сияқты) тиюге қатаң тыйым салынады. құбыр температурасы ≥500℃) құрылғы жұмыс істеп тұрғанда.

④ Найзағай кезінде жоғары вольтты жұмыстарды орындауға қатаң тыйым салынады. Жоғары вольтты қуат көзі болуы керек ажыратылған және разряд үшін жерге тұйықталған.

• Төтенше әрекет ету:

① Жоғары вольтты ағып кету: дереу «Апатты тоқтату» түймесін басыңыз → оқшаулағыш жабдықты киіңіз → жоғары вольтты ажыратқышты ажырату үшін оқшаулағыш штанга → Жерден төгу → ағып кету нүктесін табу (мысалы, кабель) зақымдану, орамның бұзылуы).

② Жанармай ағуы: машинаны өшіріңіз → Жанармай клапанын жабыңыз → Шығару жүйесін іске қосыңыз (жарылыстан қорғалған үлгі) → Майды сіңіретін мақта және өртке қарсы құммен тазалаңыз → Ағып кету орнын тексеріңіз (фланецті тығыздағыш, май құбыры сияқты) жыртылу).

③ Өрт оқиғасы: машинаны өшіріңіз → Жоғары вольтты қуат көзін ажыратыңыз → Құрғақ ұнтақты/CO₂ отын қолданыңыз өртті сөндіру үшін сөндіргіштер → 119 нөміріне қоңырау шалыңыз → Адамдарды эвакуациялаңыз → жанғыш материалдарды айналаңыздан оқшаулаңыз.

3. Қауіпсіздікті қамтамасыз ету (жоғары вольтты және ауыр жүкті құрамдас бөліктерге арналған

• Техникалық қызмет көрсету алдындағы дайындықтар:

① Құрылғының негізгі қуат көзін ажыратыңыз (жоғары вольтты және төмен вольтты ажыратқыштар ашық), отынды жабыңыз клапанды орнатыңыз және «Қызмет көрсетілуде, іске қоспаңыз» деген ескерту белгісін іліп қойыңыз.

② Жоғары вольтты жүйе үшін «жерге қосқышты» жабыңыз. А-мен электр қуатының жоқтығын растағаннан кейін кернеу детекторы, техникалық қызмет көрсету.

③ Техникалық қызмет көрсету құралдарын дайындаңыз (оқшаулағыш кілттер, жоғары вольтты сынау аспаптары, ауыр жүк көтеру жабдықтары), қосалқы құралдар бөлшектер (Кеченгтің түпнұсқалық жоғары вольтты компоненттері, тығыздағыш тығыздағыштар) және қорғаныс құралдары (оқшаулағыш қолғаптар, көзілдірік, қорғаныс каскалары).

• Техникалық қызмет көрсету операциясының техникалық сипаттамалары:

① Қозғалтқышқа техникалық қызмет көрсету: Қозғалтқыш майын ауыстырған кезде арнайы май сорғысын пайдаланыңыз (ауыр салмақты үлгілерде үлкен май бар) көлемі), ескі қозғалтқыш майын жою үшін білікті мекемеге тапсырыңыз. Клапанның саңылауын реттеу үшін, а бұрау кілті (бастапқы зауыттық стандартты моментке сәйкес) қажет.

② Жоғары вольтты генераторға техникалық қызмет көрсету: Орамның шаңын тазалаңыз (0,3МПа қысымда сығылған ауаны пайдаланып), оқшаулауды тексеріңіз қарсылық (≥100MΩ) және қоздырғыш көмір щеткасын ауыстырыңыз (тозу ≤1/3).

③ Жоғары вольтты ажыратқыш шкафтарына техникалық қызмет көрсету: Вакуумдық ажыратқыштардың контактілерін тазалаңыз (оларды майдалап сүртіңіз. тегістеу қағазын сүртіңіз және өткізгіш пастаны қолданыңыз) және релелік қорғаныс құралдарын калибрлаңыз (мысалы, артық ток орнату және қосу уақыты).

• Кәсіби техникалық қызмет көрсету

① Қозғалтқыштың тереңдігін тексеру (цилиндрдегі қысым, инжектордың тозаңдауы), жоғары вольтты техникалық қызмет көрсету сияқты күрделі техникалық қызмет көрсету генератордың оқшаулауын жөндеуді және желіге қосылу жүйесін калибрлеуді Кеченг орнында орындауы керек сатудан кейінгі инженерлер (жоғары вольтты сертификатталған) (жылына бір рет, тегін қызмет көрсету).

②Техникалық қызмет көрсетуден кейін "жүктеме сынағы" (номиналды қуаттың 80% дейін жүктеу және 2 сағат бойы жұмыс істеу) жүргізілуі керек. Тек бақылау параметрлері қалыпты болғанда және жоғары вольтты оқшаулау жарамды болғанда ғана оны орнатуға болады. операция.

Техникалық қызмет көрсету циклінің кестесі (жоғары қуат үшін)
