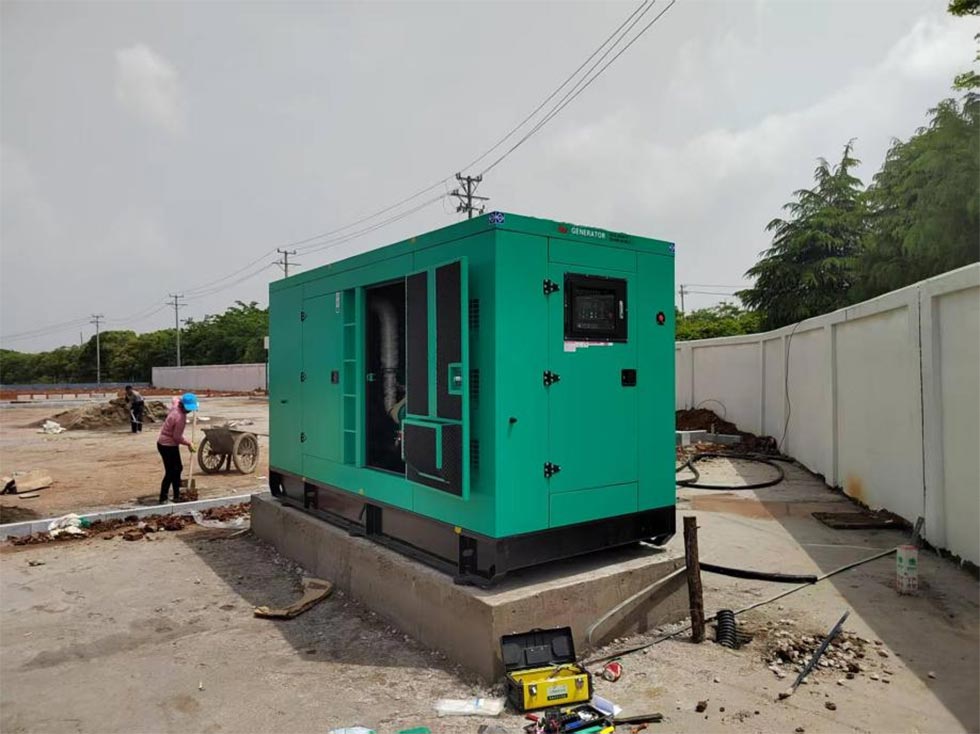

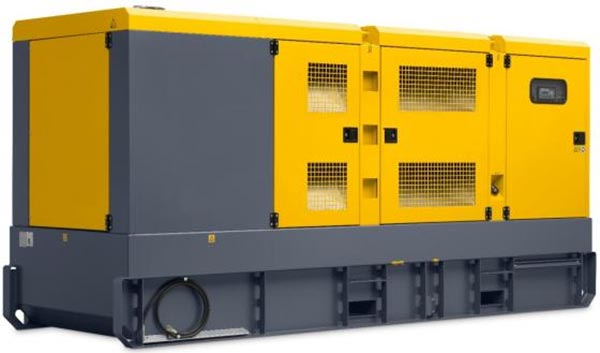

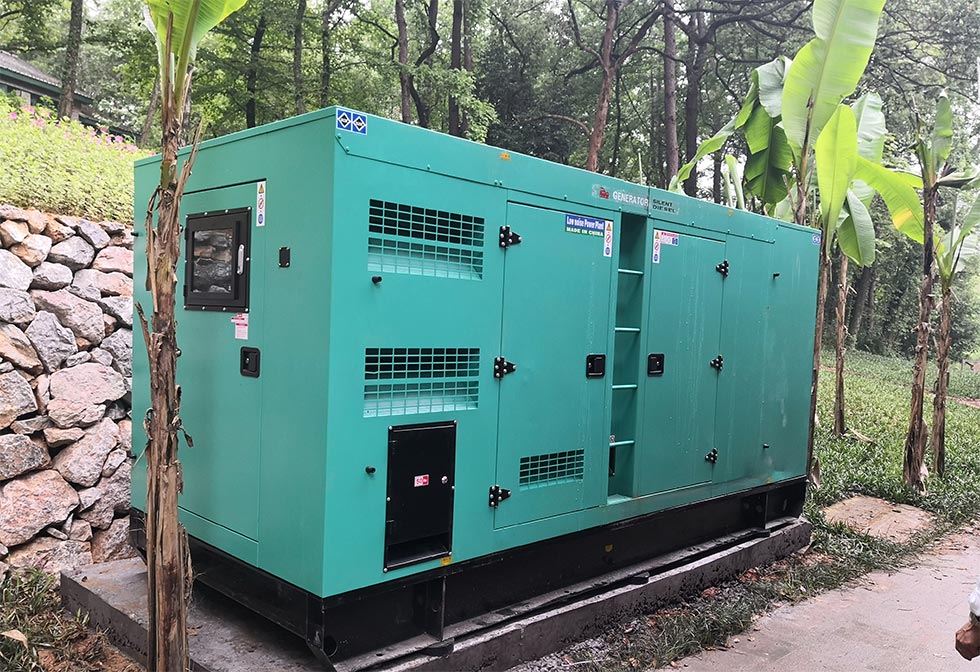

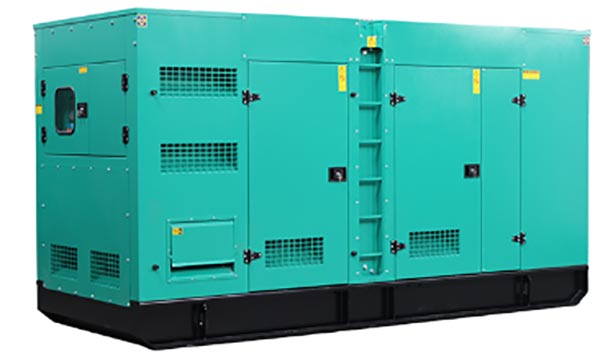

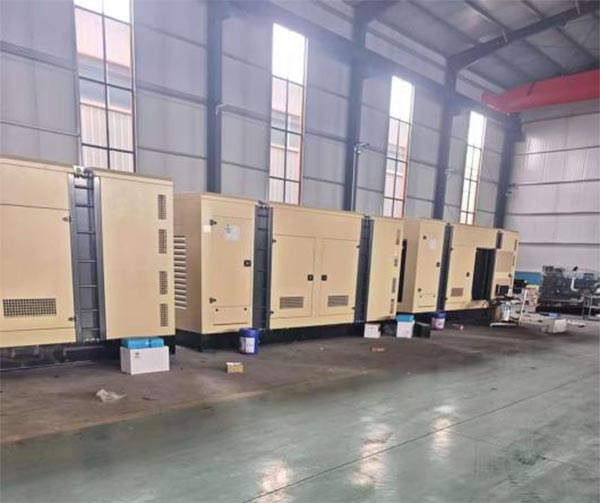

Үнсіз дизельдік генератор жинағы

Қытайдан келген Kecheng дыбыссыз дизельдік генератор жинағы электрмен жабдықтауды біріктіретін қуат өндіру жабдығы болып табылады сенімділік және төмен шулы жұмыс. Бұл өнімдер сериясы 20 кВт-тан 2000 кВт-қа дейінгі қуат ауқымын қамтиды. Олар а градиентті дыбыссыз жүйе және қоршаған ортаны қорғаудың толық құрылымы, ол жұмыс шуды 65 дейін басқара алады 10 метр қашықтықта 80 децибел, көптеген зауыт шекараларының шу стандарттарына сәйкес келеді. Құрылғы жабдықталған көп блокты параллель жұмысты және жоғары вольтты қолдайтын дербес әзірленген интеллектуалды контроллермен бақылау, жұмыс істеуге және басқаруға ыңғайлы. Оның негізгі компоненттері екі сапа кепілдігімен келеді жыл немесе 8000 сағаттан астам. Қуат неғұрлым көп болса, кепілдік соғұрлым кеңірек болады. Ауылға болсын тұрмыстық электрмен жабдықтау, коммерциялық ғимараттардың резервтік көшірмесі немесе өнеркәсіптік өндірістегі негізгі немесе төтенше қажеттіліктер, бұл дыбыс өткізбейтін қорап құрылғысы қоршаған ортаға шу кедергісін тиімді азайта отырып, тұрақты қуатты қамтамасыз ете алады қоршаған орта. Бұл кеңінен бейімделетін және практикалық қуат көзі шешімі.

Жинақ үш негізгі қуат диапазонын қамтиды:

Қолдану сценарийлері (Толық қуат ауқымы үшін ерекше бейімделу)

1. Шағын және орта азаматтық сценарийлер (20-200 кВт)

• Қолданылатын сценарийлер: ауылдық елді мекендерді орталықтандырылған электрмен жабдықтау (жарықтандыру/құралдар үшін 10-30 үй), ескі қауымдастықтар (жедел лифттер/су сорғылары), шағын үйлер (қонақ бөлмелеріндегі кондиционер/ыстық су)

• Негізгі мәндер: Шу ≤70дБ@10 метр (күнделікті сөйлесу көлемі), тұрғындардың мазасыздану туралы шағымдары жоқ; Көшіру үшін икемді, қуаты 20-дан 50 кВт-қа дейінгі қосымша тіркеме түрі (жүк сүйреу). Ол жабдықталған 100-300 л отын багы бар және толық жүктемеде 8-15 сағат жұмыс істей алады, қысқа мерзімді апаттық қажеттіліктерді қанағаттандырады. азаматтық пайдалану.

2. Орта және үлкен коммерциялық сценарийлер (200-800КВт)

• Қолданылатын сценарийлер: ірі супермаркеттер (суық тізбек кластерлері/эскалаторлар), жоғары жұлдызды қонақ үйлер (халықаралық конференц-орталықтар/қонақ бөлмелері, үшінші сатыдағы ауруханалар (амбулаториялық ғимараттар/зертхана бөлімдері)

• Негізгі мән: шу ≤75dB@10 метр, коммерциялық шу шектеулеріне сәйкес; 24 сағат үздіксіз жұмысты қолдайды пайдалану (ішкі 500-1000л отын багы және сыртқы май көзі бар); Оны бизнеспен байланыстыруға болады қашықтан бақылау және пайдалану және техникалық қызмет көрсету, еңбек шығындарын азайту үшін барлау жүйелері.

3. Ірі өнеркәсіптік сценарийлер (800-2000КВт)

• Қолданылатын сценарийлер: өнеркәсіптік парктер (өндірістік желілерді/айналымдағы суды негізгі және резервтік қуат көзі сорғылар), үлкен деректер орталықтары (10кВ жоғары вольтты тарату/сервер кластерлері), шахтаның қосалқы құралдары (вентиляторлар/дренаждар) сорғылар, жарылысқа төзімді түрі)

• Негізгі мән: номиналды іске қосу токынан 3 есе көп төзімділік (өнеркәсіптік ауыр жүктерге жарамды); Жоғары вольтты модель GB/T 13540 стандартына сәйкес келеді және өнеркәсіптік электр желісіне тікелей қосылған. Контейнерленген интеграция өнеркәсіптердің өндірісті жылдам іске қосу талаптарын қанағаттандыра отырып, орнату мерзімін 50%-ға қысқартады.

4. Қоғамдық төтенше жағдайлар және инфрақұрылым сценарийлері (толық қуат сегменті)

• Қолданылатын сценарийлер: Қалалық су басатын дренаж (20-100КВт тіркеме түрі), апаттан кейінгі қалпына келтіру (200-500КВт) уақытша электрмен жабдықтау), автомобиль жолдарының қызмет көрсету аймақтары (100-300 кВт зарядтау қадалары)

• Негізгі құндылық: шағын үлгілерді келгеннен кейін 2 сағат ішінде пайдалануға болады, ал үлкен үлгілер параллельді қолдайды. бірнеше блоктың жұмысы (тандемде жұмыс істейтін екі 1000 кВт қондырғысы сияқты). IP54-IP65 қорғанысы, ауырларға жарамды жаңбыр және шаңды орта; Оны -30℃ төмен температурада бастауға болады (қосымша

алдын ала қыздырғыш), ауа райының барлық төтенше жағдайларын қамтиды.

5. Қашықтан және арнайы сценарийлер (толық қуат ауқымы)

• Қолданылатын сценарийлер: таулы аймақтағы базалық станциялар (50-200 кВт резервтік қуат көзі), үстірт тау-кен аймақтары (500-1000 кВт үстірт модификациясы), аралдағы балық аулайтын ауылдар (теңіз суын тұщыту электрмен жабдықтау 200-500 кВт)

• Негізгі мән: 5000 метр биіктіктегі биіктік үлгілері үшін қуатты түзету коэффициенті ≥0,85. The жанармай шығыны үлкен үлгілер үшін 195 г/(кВт · сағ) төмен, ал ұзақ мерзімді пайдалану құнын бақылауға болады. Батареяның қызмет ету мерзімін ұзарту үшін күн сәулесінің көмегімен зарядтауды (шағын үлгілер үшін) қолдайды.

Өнімнің артықшылықтары (барлық қуат ауқымындағы негізгі бәсекеге қабілеттілік)

Техникалық параметрлер (Толық қуат диапазоны: 20-2000КВт)

Техникалық мүмкіндіктер (Толық қуат диапазонының градиент дизайны)

1. Градиентті дыбыссыз жүйе (қуатқа бейімделген)

• Шағын секция (20-200КВт) : «Қос қабатты суық илектелген болат табақ (сыртқы қабат 2мм/ішкі қабат 1,5мм) +50мм тығыздығы жоғары дыбыс жұтатын мақта (тығыздығы 48кг/м³)», ауа кірісі математикалық типті дыбыс жұтатын құрылғымен жабдықталған. саңылау, ал ауа шығаратын бөлік шуды ≥35дБ төмендететін, теңгерімдеуші шағын кедергісі бар өшіргішпен жабдықталған. тыныштық пен тасымалданғыштық.

• Орташа және үлкен секциялар (200-800КВт): «Үш қабатты композиттік құрылым (сыртқы 2,5 мм болат пластина + ортаңғы 80 мм) дыбыс жұтатын мақта + ішкі 2 мм демпферлік пластина) + тәуелсіз жылуды тарату камерасы», шудың алдын алу үшін салқындатқыш желдеткіш ағып кетпесе, дыбыс өшіргіштің көлемі 100 л дейін ұлғайып, шуды азайту ≥40 дБ болады.

• Үлкен секция (800-2000КВт): Контейнер түріндегі дыбыссыз (80 мм тас жүннен жасалған сэндвич-панель), ауа қабылдау/шығару порттары бөлімдерге бөлінген, шығару құбыры үлкен дыбыс өшіргішпен жабдықталған (шуды азайту ≥45дБ), 100мм қораптың ішіне дыбыс жұтатын мақта жапсырылған, дірілді беру жылдамдығы ≤5% (серіппелі діріл оқшаулағыш + резеңке төсем).

2. Толық қуатқа бейімделу

• Шағын секция: қозғалтқыш шағын ығысуы жоғары қысымды ортақ рельс түрін (жанармай бүрку қысымы) қабылдайды. 1600bar), қысқа мерзімді төтенше жағдайда пайдалануға жарамды (тәулігіне 5-тен көп емес). Генератор щеткасыз кернеуді орнату уақыты 0,5 секундтан аспайтын, азаматтық дәлдікке жарамды өздігінен қозғалатын түрі жабдық.

• Орташа және үлкен сегменттер: қозғалтқыш турбокомпрессорлық салқындату жүйесіне жаңартылды (қабылдау көлемімен). 30%-ға ұлғайту, төмен жылдамдықта (≥800N · м 1500р/мин) үлкен айналу моментін қамтамасыз етеді, үздіксіз жұмыс істеуге жарамды (тәулігіне ≥8 сағат). Генератор әртүрлі талаптарды қанағаттандыра отырып, төмен вольтты/жоғары вольтты коммутацияны қолдайды коммерциялық сценарийлер.

• Үлкен бөлім: қозғалтқыш күшейтілген поршеньдері бар (тозуға төзімді) ауыр салмақты модель (цилиндр саңылауы ≥150мм) қорытпасы + хромдау) және өнеркәсіптік ауыр жүктемелерге төтеп беруге қабілетті сумен салқындатылған сору коллекторлары. The генератор жоғары вольтты типті (6кВ/10кВ), қысқа тұйықталуға төтеп беру уақыты ≥2 секунд және үйлесімді өнеркәсіптік электр желілерімен.

3. Интеллектуалды басқару жүйесі (KCPLC-05 толық қуат нұсқасы)

• Негізгі функциялар:

① Толық параметрлерді бақылау: шағын бөлім негізгі параметрлерді көрсетеді, ал орташа және үлкен бөлімдер қосылады жоғары вольтты параметрлер және көп машиналық параллельді параметрлер.

② Көп блокты байланыс: 200-2000 кВт жүктемені теңестіру ауытқуы ≤5% болатын параллельді 8 блокты қолдайды (мысалы, 2 бірлік 1000КВт жалпы жүктемесі 1800КВт, бір блоктың ауытқуы ≤45КВт).

③ Жоғары вольтты қорғаныс: Үлкен бөлім «артық кернеуден, төмен кернеуден және жерге тұйықталу», жоғары вольтты тарату стандарттарына сәйкес келеді.

④ Қашықтан пайдалану және техникалық қызмет көрсету: Толық қуат сегменті 4G/WiFi желісін қолдайды, ал үлкен сегментті бақылаусыз жұмыс істеу үшін өнеркәсіптік DCS жүйесіне қосылған.

4. Қоршаған ортаны қорғау және орналастыру жобасы

• Қорғау градиенті: шағын сегмент IP54, орташа және үлкен сегмент IP54 (жарылыстан қорғалған IP65 қосымша), үлкен IP65 сегменті (жарылыстан қорғалған үлгі Ex dⅡB T4), барлығы ≥500 сағат бойы тұзды бүрку сынағынан өтті;

• Орналастыру әдісі: 20-50 кВт шағын секциялар үшін тіркемеге орнатылған түрі (тартқыш ілмек + тірек аяғы) қол жетімді. Орташа және үлкен секциялар үшін бекітілген түр немесе контейнер түрі бар. Үлкен бөліктер үшін контейнер түрі болып табылады стандартты (автомобильдік тасымалдауға жарамды және келгеннен кейін 12 сағат ішінде пайдалануға болады).

Қуатты таңдау (барлық қуат диапазонында дәл сәйкестік)

1. Негізгі таңдау негізі

2.Типтік сценарийлер үшін қуат ұсынысы

Қолдану әдісі (Толық қуат диапазоны қадамдық операция)

1. Іске қосу алдындағы тексеру (қуаты бойынша сараланған)

2. Іске қосу операциясы (қуатты бөлу процесі)

(1) 20-200КВт (қолмен/автоматты)

1. Қолмен: Жанармай клапанын ашыңыз → Контроллер "Қолмен" → 30 секундқа алдын ала қыздырыңыз → Бастау → 3 минут бойы бос режимде → Жабу қосқыш → Жүктеме ≤50%.

2. Автоматты: АТС «Автоматты» → Ток үзілген кезде автоматты түрде іске қосылады → Жүктемелер (аралаусыз) қажет).

(2) 200-800КВт (қос кернеу/көп ​​бірлік)

1. Бір блок: Кернеу ауқымын растау → 60 секундқа алдын ала қыздыру → Бастау → Жоғары вольтты оқшаулауды тексеру → Жабу жоғары вольтты қосқыш → Жүктеме ≤30%;

2. Көп блок: Хостты іске қосу → Слайдты іске қосу → «параллель» режимі → Жүктемені автоматты түрде бөлу → Сұраныс бойынша жүктеу.

(3) 800-2000КВт (Жоғары кернеу/ауыр жүк)

1. Жоғары вольтты дайындау: Ажыратқыш шкафтың «жерге қосқышын» ашыңыз → «ажыратқышты» жабыңыз → Тексеріңіз электр қуаты жоқ үшін.

2. Іске қосу: Гидравликалық іске қосу → Жылдамдық 1500р/мин→ Май қысымын/су температурасын тексеру → Жоғары вольтты тізбекті жабу ажыратқыш → Қадамдық жүктеу (20%→50%→80%→100%).

3. Жұмысты бақылау және өшіру

• Бақылау фокусы: Шағын бөліктер үшін шу мәндеріне назар аударыңыз; орта және үлкен бөлімдер үшін назар аударыңыз жоғары вольтты параметрлер және параллель теңгерімдеу.

• Өшіру процесі:

① 20-200КВт: түсіру → өшіру → 5 минут бойы жұмыс істемеу → өшіру → Жанармай клапанын жабыңыз.

② 800-2000KW: кезең-кезеңмен түсіру → жоғары вольтты ажыратқышты бұзу → «жерге қосқышты» жабу → 10 минут бойы жүктемесіз → өшіру.

Қауіпсіздік және қорғаныс (Толық қуат сегменттері үшін бағалау сипаттамалары)

1.Орнату қауіпсіздігі (қуат бойынша жіктеледі)

2. Жұмыс қауіпсіздігі (Негізгі тәуекелді алдын алу және бақылау

• Шағын бөлік: жұмыс кезінде дыбыссыз қақпақты ашпаңыз. Жанармай құю кезінде машинаны салқындату үшін тоқтатыңыз.

• Үлкен бөлім: Жоғары вольтты жұмыс үшін екі адам бірлесіп жұмыс істеуі керек (оқшаулағыш киім + оқшаулағыш құралдар). Ажыратқышты жүктеме астында тартуға қатаң тыйым салынады.

• Төтенше жағдайға жауап беру: жоғары вольтты ағып кету орын алғанда, жоғарғы деңгейдегі қуат көзін ажыратыңыз → оқшауланған жабдық → Ақаулықты жою. Қорғаныссыз байланысқа қатаң тыйым салынады.

3. Қауіпсіздікті сақтаңыз (толық қуат диапазонындағы цикл айырмашылығы)

•20-200КВт: Сүзгі экранын жүйелі түрде тазалаңыз, дыбыс жұтатын мақтаны тексеріңіз және қозғалтқыш майын әр 500 сайын ауыстырыңыз. сағат.

800-2000 кВт үшін: жоғары вольтты жүйелерді оқшаулау тоқсан сайын сыналады және релелік қорғаныс калибрленеді жыл сайын. Мұны Kecheng-тің сатудан кейінгі қызметі жүзеге асырады.

Техникалық қызмет көрсету циклінің кестесі (толық қуат ауқымы үшін ерекше)
