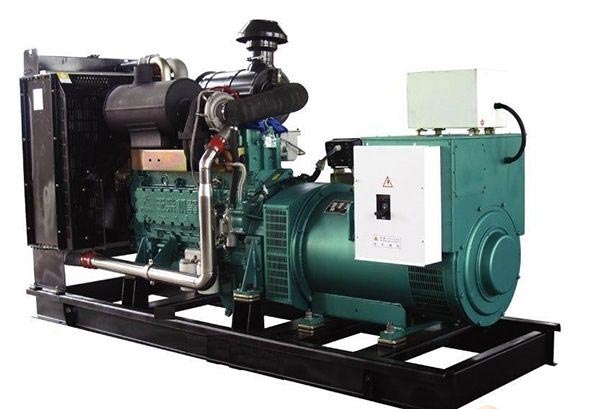

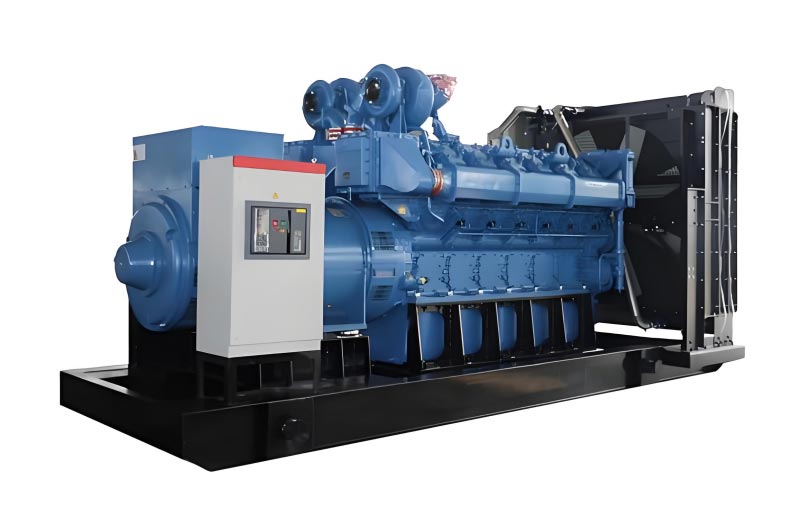

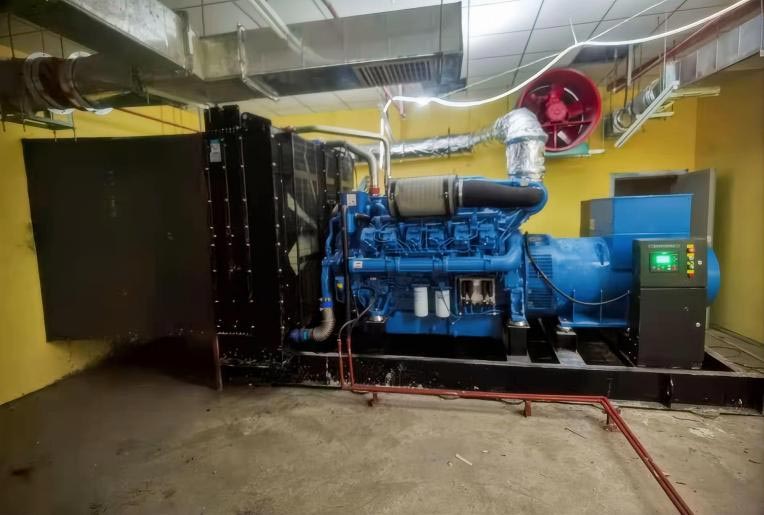

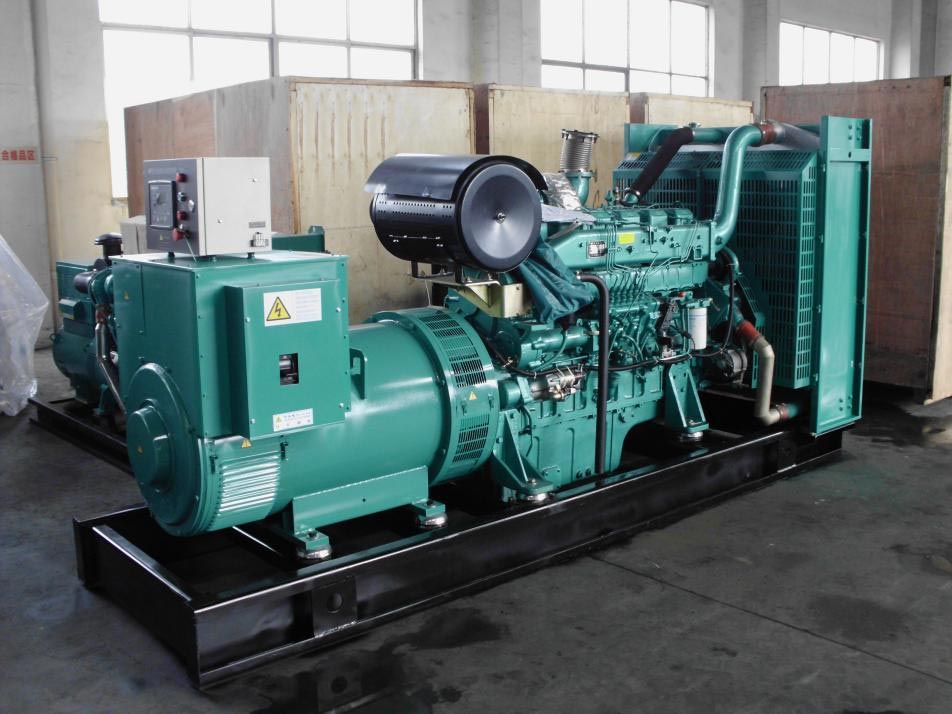

Yuchai дизельдік генератор жинағы

Кеченг кәсіпқой зауыт ретінде орнатқан Ючай дизельдік генераторы - бұл электр энергиясын өндіруге арналған жабдықтың жиынтығы нарықта ұзақ мерзімді расталған және тұрақты өнімділікке ие. Бұл қондырғылар сериясы Ючай сериясының қозғалтқыштарын қабылдайды қуат өзегі. Олардың кең нарықтық қолдану негізіне сүйене отырып, олар салыстырмалы түрде төмен сәтсіздікке ие және жақсы отын үнемдеу. Өнімнің қуаты әртүрлі қоршаған ортаға бейімделуге қабілетті 20-дан 1500 киловаттқа дейін. тұрмыстық резервтік көшірмеден және коммерциялық төтенше жағдайларға дейін әртүрлі сценарийлердің электр энергиясына сұраныстарын қанағаттандыру өнеркәсіптік өндіріс және инженерлік құрылыс. Құрылғы тиісті ұлттық стандарттарға сәйкес қатаң түрде шығарылады стандарттар. Негізгі компоненттер екі жылдық кепілдікпен қамтылған. Қуат неғұрлым көп болса, соғұрлым жан-жақты болады кепілдік. Кәдімгі қуат көзі немесе төтенше жағдайдың резервтік көшірмесі ретінде пайдаланылғанына қарамастан, бұл өнім өте маңызды болды Yuchai-мен ынтымақтаса отырып, сенімді қуат қолдауын қамтамасыз ете алады.

Ол үш қуат диапазонын қамтиды: шағын (20-100 кВт), орташа (100-500 кВт) және үлкен (500-1500 кВт)

Қолдану сценарийлері (Yuchai Power үшін эксклюзивті бейімделу)

1. Азаматтық және қоғамдық төтенше жағдайлар сценарийлері (20-100КВт)

• Қолданылатын сценарийлер: ескі қауымдастықтар (лифттер мен су сорғыларын апаттық қуатпен қамтамасыз ету), тұрғын үйлер қауымдастықтар (қоғамдық жарықтандыру/электр қуатын өшіру кезінде зарядтау үйінділері), шағын қарттар үйлері (негізгі медициналық жабдықтар/тұрмыстық құралдар)

• Негізгі мән: Yuchai YC4F қозғалтқышының істен шығу деңгейі жылына ≤0,5% құрайды. Ол қуаттан кейін ≤15 секунд ішінде басталады істен шығу, лифттің қысылуын болдырмау және қарт адамдарға арналған медициналық жабдықтың үзілуі. Құрылғының шуы ≤70dB@10 метр (шағын үлгілер үшін), бұл тұрғын аудандар үшін шу стандарттарына сәйкес келеді. Толықпен отын багы болса, ол 8-ден 12 сағатқа дейін жұмыс істей алады, азаматтық мақсаттағы қысқа мерзімді төтенше қажеттіліктерді қанағаттандырады және қажет емес жиі техникалық қызмет көрсету.

2. Коммерциялық және қызмет көрсету орындарының сценарийлері (50-300КВт)

• Қолданылатын сценарийлер: супермаркеттер желісі (салқын тоңазытқыштар/резервтік касса жүйелері), жұлдызды қонақ үйлер (бөлмедегі ауаны баптау/халықаралық конференц-орталық жабдықтары), қоғамдық емханалар (инфузиялық сорғылар/негізгі сынақтар құралдар)

• Негізгі мән: Yuchai YC6B/YC6L қозғалтқыштарының отын шығыны 205 г/(кВт · сағ) және жылдық жұмыс құны ұқсас бірліктерге қарағанда 15%-20% төмен. Kecheng Intelligent ATS арасында соққысыз ауысуға мүмкіндік береді «электр қуаты» және «қуат блогы» (≤0,5 секунд), суықта электр қуатының үзілуіне байланысты тағамның нашарлауын болдырмайды. тізбек. Мобильді қолданба арқылы қашықтан бақылауды қолдайды және бір адам бірнеше дүкен бірліктерін басқара алады.

3. Өнеркәсіптік және өндірістік сценарийлер (300-1500КВт)

• Қолданылатын сценарийлер: жеңіл өнеркәсіп зауыттары (тоқыма/тамақ өндірісінің резервтік көшірмелері), автокөлік бөлшектері зауыттары (дәл станоктарды авариялық электрмен жабдықтау), шағын және орта химиялық цехтар (қосалқы қуат реакциялық ыдыстарды жеткізу)

• Негізгі мән: Yuchai YC6MK/YC6C қозғалтқыштары 24 сағат бойы үздіксіз толық жүктеме жұмысына төтеп бере алады (жылдық жұмыс уақыт ≥ 8000 сағат), оларды өнеркәсіптік үздіксіз өндіріске жарамды етеді. Жоғары вольтты модель (6кВ) болып табылады өнеркәсіптік электр желісіне тікелей қосылып, кернеуді төмендететін жабдыққа инвестицияны азайтады. Ючай Қозғалтқыштың сатылымнан кейінгі желісі бүкіл елді қамтиды және ақауға жауап беру уақыты 4 сағаттан аспайды.

4. Инженерлік және инфрақұрылымдық сценарийлер (100-1000КВт)

• Қолданылатын сценарийлер: тас жол құрылысы (араластырғыш қондырғылар/қорап арқалық құю жабдығы), қалалық метро құрылысы (қалқан машиналары/туннельді желдету үшін қосалқы электрмен жабдықтау), ауылдық сумен жабдықтау жобалары (сорғы станциясы) резервтік/құбыр қысымын сынау жабдығы)

• Негізгі құндылық: Ючай қозғалтқыштарында күшейтілген поршеньдер мен иінді біліктері бар, олар іске қосуға 2,5 есе төтеп бере алады. ток (инженерлік қозғалтқыш жүктемелері үшін жарамды), іске қосу кезінде тоқтап қалуды болдырмайды. Кеченгтің дірілге қарсы құрылымы (шанақтың жақтауы 8 мм-ге дейін қалыңдатылған), құрылыс алаңдарында бұдырлы тасымалдауға жарамды. IP54 шаң мен су төзімділік, инженерлік шаң мен жаңбыр ортасына төзімді.

5. Шалғай аумақтар және сыртқы сценарийлер (50-500КВт)

• Қолданылатын сценарийлер: таулы аймақтардағы байланыс базалық станциялары (сигнал жабдығы үшін резервтік қуат көзі), шекара заставалары (тұрмыстық мақсаттағы және жылытуға арналған қосалқы қуат), аралдағы балық аулайтын ауылдар (теңіз суы үшін төлем) тұзсыздандыру жабдықтары және балық аулау қайықтары)

• Негізгі мән: Ючай қозғалтқыштары -30 ℃ температурада жұмыс істей алады (алдын ала қыздырғыш қосымша болып табылады), бұл оларды қашықтан басқаруға қолайлы етеді. төмен температуралы орталар. Жанармай тұтыну жылдамдығы 200 г/(кВт · сағ) (орта өлшемді үлгілер үшін) және орнында ұзақ мерзімді пайдалану құны бақылауға болады. Ючайдың сервистік желісі шалғай аудандарды және қосалқы бөлшектерді қамтиды жеткізу ыңғайлы, сондықтан сатудан кейінгі мәселелер туралы алаңдаудың қажеті жоқ.

Өнімнің артықшылықтары (Yuchai Power компаниясының негізгі бәсекеге қабілеттілігі)

Техникалық параметрлер (Толық қуат диапазоны: 20-1500КВт)

Техникалық мүмкіндіктер (Yuchai Power үшін эксклюзивті дизайн)

1. Ючай қозғалтқыштарының негізгі технологиялары

• Шағын үлгілер (20-100КВт, YC4F/YC6B):

① «жоғары қысымды ортақ рельс (1600бар) + турбокомпрессорлық салқындату» технологиясын қабылдау, жану тиімділігі 12%-ға артты. Төмен температурада іске қосу кезінде оны кірісті алдын ала қыздыру арқылы бастауға болады аша (-20℃ іске қосуға болады).

② Жеңіл дизайн (YC4F жалпы салмағы небәрі 320 кг), құрылғының жалпы көлемі шағын, ол шектеулі кеңістіктегі қауымдастық пен ыңғайлы дүкен сценарийлері үшін қолайлы.

③Мұнайды тұтыну жылдамдығы 0,5 г/(кВт · сағ) төмен, бұл майды толтыру және азайту жиілігін азайтады. техникалық қызмет көрсету шығындары.

• Орташа өлшемді үлгілер (100-500KW, YC6MK/YC6L):

①Yuchai YC6MK «айнымалы геометриялық турбокомпрессормен (VGT)» жабдықталған, ол төмен жылдамдықтағы моментті 30%-ға арттырады (крутящий моменті ≥1200N · m 1500r/мин), оны инженерлік қозғалтқыштарды іске қосу үшін қолайлы етеді.

② Қосарланған таратқыш білік (DOHC) дизайны клапанның дәлірек басқаруын қамтамасыз етеді және Ұлттық III эмиссиясына сәйкес келеді. стандарттар, бұл қоршаған ортаны қорғау талаптары жоғары коммерциялық сценарийлер үшін қолайлы етеді.

③ Ючайдың бастапқы зауыттық салқындату жүйесі (су сорғысы + желдеткіш) жоғары жылуды тарату тиімділігіне ие және жұмыс істей алады 50℃ жоғары температуралық ортада толық жүктемеде.

• Үлкен үлгілер (500-1500КВт, YC6C/YC6K):

①Yuchai YC6C - бұл 6 цилиндрлі ауыр салмақты қозғалтқыш. Оның цилиндр блогы вермикулярлы графит құймасынан жасалған ауыр өндірістік жүктемелерге төтеп бере алатын темір (беріктігі қарапайым шойыннан 70% жоғары). әсерлері.

② Ұлттық IV/Euro V эмиссия стандарттарына сәйкес келетін шығарындыларды тазарту жүйесі (SCR+DPF) қоршаған ортаны қорғаудың қатаң талаптары бар индустриалды парктер;

③ Ючайдың интеллектуалды ECU басқару жүйесі нақты уақытта қозғалтқыштың жұмыс жағдайын бақылай алады. Ақаулық кодтары ақауларды жылдам жоюды жеңілдететін Kecheng контроллері арқылы оқуға болады.

2. Kecheng теңшелген интеграция технологиясы

• Интеллектуалды контроллер (KCPLC сериясы):

① Шағын үлгі (KCPLC-03): Кернеу, ток және су температурасы сияқты негізгі параметрлерді көрсетеді және қолдайды негізгі ақау дабылы (судың жоғары температурасы, майдың төмен қысымы);

② Орташа өлшемді модель (KCPLC-04): Жаңа мүмкіндіктерге мобильді қолданба арқылы қашықтан бақылау (4G желі қосылымы) және пик-валлей қуатын тұтынуды басқару (шығыс қуатын автоматты реттеу).

③ Үлкен масштабты модельдер (KCPLC-05): Жоғары вольтты параметрлерді бақылауды (6кВ кернеу/ток), көп машиналы параллель басқару (жүктемені теңестіру ауытқуы ≤5%) және өнеркәсіптік DCS жүйелеріне қосылуы мүмкін.

• Қорғау және бейімделу құрылымы:

①Шаң және су өткізбейтін: Шағын және орта өлшемді модельдер IP54 қорғанысын ұсынады (корпусты екі қабатты тығыздау + 50 торлы шаң сүзгісі), ал үлкен модельдер қосымша IP65 (толығымен жабылған, қысқа мерзімді әсерге төзімді) жабдықталуы мүмкін. батыру).

② Дірілдеуге және коррозияға қарсы: Орта және үлкен өлшемді модельдердің корпусының жақтауы 16Mn марганецпен дәнекерленген болат, ал беті мырыш + коррозияға қарсы бояумен шашыратылады (тұзға төзімділік сынағы ≥1000 сағат), инженерлік және жағалау сценарийлері үшін қолайлы.

③ Ыңғайлы орналастыру: Шағын үлгілер үшін тіркеме түрі (жүк сүйреу) қол жетімді. Үлкен үлгілер үшін, a орнату мерзімі 4-тен аспайтын модульдік дизайн (блокты тасымалдау және орнында құрастыру) қабылданған. сағат.

3. Ючай үшін эксклюзивті бейімделу және оңтайландыру

• Жанармай жүйесі: Yuchai қозғалтқыштарының талаптарына сәйкес келеді, ол бастапқы отын сүзгі элементін қабылдайды Yuchai (сүзу дәлдігі 10 мкм) және отын құбыры майға төзімді резеңке шлангтарды пайдаланады (белгіленген бренд Yuchai) отын қоспаларынан туындаған қозғалтқыштың істен шығуын болдырмау үшін.

• Майлау жүйесі: Yuchai арнайы қозғалтқыш майы (YC-40, API CJ-4 стандартына сәйкес) қолданылады. Майдың ауысуы цикл жалпы қозғалтқыш майына қарағанда 20% ұзағырақ, бұл қозғалтқыштың тозуын азайтады.

• Сатудан кейінгі байланыс: Kecheng контроллері Yuchai қозғалтқыштарының ECU ақаулық кодын оқи алады. Ақаулық орын алған кезде, ол Yuchai сатылымнан кейінгі жүйесіне синхронды түрде итеріледі, «ақаулық диагностикасы - қосалқы бөлшектерді бөлу – орнында техникалық қызмет көрсету».

Қуатты таңдау (Yuchai Power Precise Matching)

1. Негізгі таңдау негізі

2.Типтік сценарийлер үшін қуат ұсынысы

Қолдану әдісі (Ючай бірліктері үшін эксклюзивті операция)

1. Іске қосу алдындағы тексеру (Yuchai қозғалтқыштары үшін негізгі нүктелер)

2. Іске қосу операциясы (қуатты бөлу процесі)

(1) Шағын үлгілер (20-100КВт, YC4F/YC6B)

1. Алдын ала қыздыруды бастау: отын клапанын ашыңыз → Kecheng контроллерінің «Қолмен» режиміне ауысыңыз → түймесін басыңыз. Төмен температуралы ортадағы «Алдын ала қыздыру» түймесі (Yuchai алдын ала қыздыру штепсельі жұмыс істейді және шам өшеді. процесті аяқтаңыз) → «Бастау» түймесін басыңыз.

2. Күйді тексеру: қозғалтқыш іске қосылғаннан кейін айналу жылдамдығын (1500р/мин±50р/мин) және май қысымын қадағалаңыз (≥0,3МПа, түпнұсқа Yuchai манометрімен) және оларды 3 минут бойы тұрақты ұстаңыз.

3. Жүктеу операциясы: шығыс қосқышын жауып, бірте-бірте жүктеңіз (алдымен жүктемені 50%-ға дейін арттырыңыз, 5 минут бойы іске қосыңыз. содан кейін Yuchai қозғалтқышына әсер етпеу үшін 100% дейін арттырыңыз.

(2) Үлкен үлгілер (500-1500КВт, YC6C/YC6K)

1. Жоғары вольтты дайындау: Жоғары вольтты ажыратқыш шкафының «жерге қосқышы» ашық екеніне көз жеткізіңіз → «ажыратқыш» жабық → Электр тогының жоқтығын тексеріңіз.

2. Іске қосу процесі: Гидравликалық іске қосу → Қозғалтқыш жылдамдығы 1500р/мин дейін көтеріледі→ Yuchai ECU параметрлерін тексеріңіз (су). температура мен май қысымы қалыпты) → Жоғары вольтты ажыратқышты жабыңыз;

3. Кезеңді жүктеу: «20%→50%→80%→100%» (әр кезең арасында 5 минуттық интервалмен) ретімен жүктеңіз және Kecheng контроллері арқылы Yuchai қозғалтқышының жүктеме жылдамдығын (≤100%) бақылаңыз.

3. Жұмысты бақылау және өшіру (Ючай қозғалтқышын қорғау)

• Бақылау фокусы: Ючай қозғалтқышының ECU параметрлерін нақты уақытта қарау (су температурасы ≤95℃, май қысымы ≥0,2МПа, отын қысымы ≥0,8МПа) және Kecheng контроллерінде көрсетілген кернеу/ток.

• Ерекше жағдайды өңдеу:

① Қозғалтқыштың жоғары су температурасы: Yuchai салқындату жүйесін (салқындатқыш сұйықтық, желдеткіш) тексеріңіз және шаңды тазалаңыз. радиатор.

② ECU ақаулық коды: Kecheng контроллері арқылы ақау кодын оқыңыз және Yuchai сатудан кейінгі қызмет көрсету орталығына хабарласыңыз. ақауларды жою (мысалы, «P0234» турбокомпрессордың артық қысымын көрсетеді).

• Өшіру процесі:

① Жүкті түсіру: Жүкті ажыратып, оны бос күйге келтіріңіз.

② Салқындату: Yuchai қозғалтқышын 5-10 минут бойы бос күйде іске қосыңыз (турбокомпрессорды салқындату үшін);

③ Өшіру: «Тоқтату» түймесін басыңыз → Жанармай клапанын жабыңыз → Егер машина ұзақ уақыт сөндірілетін болса, отынды төгіңіз (қыста қатып қалмас үшін).

Қауіпсіздік және қорғаныс (Ючай бірлігінің техникалық сипаттамалары)

1. Қауіпсіз орнату (Yuchai қуатымен үйлесімді)

• Өткізілетін орны және бекіту:

① Ашық жалыннан (≥15 метр) алыс, жақсы желдетілетін жерге, Yuchai қозғалтқышының шығару порты бар орнатыңыз персонал жоқ жерге қаратыңыз (шығару температурасы ≥500℃).

② Жердегі жүк көтергіштігі құрылғының салмағынан 1,5 есе кем болмауы керек. Шағын үлгілері үшін тіркеме түрі, тірек аяқтарын түсіру қажет; модульдік орнатудың үлкен үлгілері үшін анкерлік болттар қажет бекітілуі керек.

• Электр қауіпсіздігі:

① Жерге қосу кедергісі ≤4Ω (төмен кернеу) /≤10Ω (жоғары кернеу) және жерге қосу электроды сенімді болуы керек Yuchai қозғалтқыш блогына қосылған (статикалық электр тогының болмауы үшін).

② Жоғары вольтты үлгілер (6кВ) Ючай бекіткен жоғары вольтты ажыратқыш шкафтармен жабдықталуы керек. Жұмыс істегенде, оқшаулағыш жабдықты киіңіз (төзімді кернеуі 10кВ).

• Өртке қарсы қорғаныс конфигурациясы:

① Екі 8 кг ABC құрғақ ұнтақты өрт сөндіргіштері (құрылғыдан 5 метрден аспайтын қашықтықта) жабдықталуы керек. Бұл Ючай қозғалтқышының айналасына жанғыш материалдарды жинауға қатаң тыйым салынады.

② "Yuchai Power, жұмыс істемейтін қызметкерлерге жақындауға тыйым салынады" деген ескерту белгісін іліңіз. Ашпаңыз қозғалтқыш жұмыс істеп тұрған кезде техникалық қызмет көрсету есігі.

2. Жұмыс қауіпсіздігі (Ючай қозғалтқышының техникалық сипаттамалары)

• Персоналға қойылатын талаптар:

①Операторлар Ючай мен Кеченнің бірлескен оқуынан өтуі керек, Ючайдың жұмыс істеу нормаларымен таныс болуы керек. қозғалтқыштарды пайдалануға және лицензиясыз пайдалануға қатаң тыйым салынады.

②Ючай қозғалтқышын іске қоспас бұрын, май деңгейін тексеру қажет (екеуі де цилиндрді болдырмау үшін қажет. тарту). Жұмыс кезінде жоғары температура құрамдас бөліктеріне (шығару коллекторы, турбокомпрессор) қол тигізбеңіз.

• Жұмысқа қарсы көрсетілімдер:

① Ючайге тән емес қозғалтқыш майын/сүзгі элементтерін пайдаланбаңыз (әйтпесе, Ючай кепілдігі жоғалады).

② Қозғалтқыш майы немесе салқындату сұйықтығы жоқ кезде Yuchai қозғалтқышын іске қоспаңыз.

③ Жүктеме кезінде жоғары вольтты ажыратқышты ажыратуға қатаң тыйым салынады (Ючайға әсер етпеу үшін генератор).

• Төтенше әрекет ету:

① Қозғалтқыштың өрті: машинаны дереу тоқтатыңыз → Жанармай клапанын жабыңыз → Өшіру үшін құрғақ ұнтақты өрт сөндіргішті пайдаланыңыз. от (суды пайдаланбаңыз);

② Майдың ағуы: машинаны өшіріңіз → Ючай мұнай құбырын тексеріңіз (түйіндері бос емес пе) → толтырыңыз Ючайға тән май, содан кейін қайтадан бастаңыз.

3. Қауіпсіздікті сақтау (Yuchai сатудан кейінгі стандарттар)

• Техникалық қызмет көрсету алдындағы дайындықтар:

① Құрылғының қуат көзін ажыратыңыз, жанармай клапанын жабыңыз және «Астында» деген ескерту белгісін іліп қойыңыз. техникалық қызмет көрсету, іске қоспаңыз».

② Yuchai қозғалтқыштарына техникалық қызмет көрсету түпнұсқа Yuchai құралдарын (арнайы кілттер сияқты) және қосалқы бөлшектерді пайдалануды талап етеді. бөлшектер түпнұсқа Yuchai өнімдері болуы керек (Кеченг сатып алу арналарын қамтамасыз етеді).

• Негізгі техникалық қызмет көрсету жобалары:

① Майды ауыстыру: Ючайге арналған майды әр 500-1000 сағат сайын ауыстырыңыз (Yuchai қозғалтқыш үлгісіне байланысты) және ескі майды кәдеге жарату үшін білікті мекемеге тапсырыңыз.

② Сүзгі элементін ауыстыру: бастапқы отын сүзгісі мен Yuchai ауа сүзгісі әр 500 сағат сайын ауыстырылуы керек, және май сүзгісін маймен бір уақытта ауыстыру керек.

③ Қозғалтқышты тексеру: Yuchai қозғалтқышының жанармай бүріккіштерінің клапанының тазалығын және тозаңдану күйін тексеріңіз әр 2000 сағат сайын (Ючайдың сатудан кейінгі инженерлері жүзеге асырады).

Техникалық қызмет көрсету циклінің кестесі (Ючай қондырғыларына арналған эксклюзивті)
